Водоснабжение: как правильно провести воду в частный дом, схема водопровода и рекомендации при монтаже

Уже на этапе строительства на участок нужно проводить воду в дом, как первую необходимую инженерную систему, наравне с электричеством. Без водоснабжения нельзя начинать возведение жилого или промышленного здания, так как основной объем работ требует прямого или косвенного участия жидкости. Тем более этот ресурс необходим во время эксплуатации жилья.

Обычно на эти два периода строятся разные проекты. Вначале используется специально вырытый колодец или временная врезка в центральную систему. Также можно попросить ближайшего соседа снабдить вас нужным количеством воды. На постоянную же основу потребуется другое водоснабжение, так как провести водопровод в частный дом бывает несложно, то можно составить схему своими руками. В этой статье мы расскажем особенности проектирования и монтажа этой инженерной системы.

Задача устройства – снабжение помещения водой

Вне зависимости от того, какой тип врезки или индивидуального обслуживания выбирает пользователь, требуется добиться основной цели конструкции – снабдить все водозаборные точки ресурсом - водой. Это следующие узлы:

  • раковина на кухне;

  • посудомоечная и стиральная машины;

  • ванная/душевая кабина;

  • все туалеты и умывальники;

  • система полива участка;

  • бассейн, сауна или иные объекты, которые требуют поставки влаги.

Перед тем как завести воду в дом, из водопровода при проектировании необходимо достигнуть следующих основных целей:

  • обеспечить беспрепятственную подачу жидкости во все узлы в любой момент суток;

  • сделать доступ к системе для ремонтных работ и профилактического обслуживания;

  • вмонтировать устройства, которые отвечают за автоматизацию процессов;

  • отметить на плане все точки врезки;

  • рассчитать суточную норму потребления ресурса;

  • снабдить инженерную систему приспособлениями для очистки и фильтрации;

  • обеспечить горячее водоснабжение, то есть на одном генплане отметить связь водопровода и отопительной системы;

  • выбрать материалы и устройства, которые будут использоваться при строительстве.

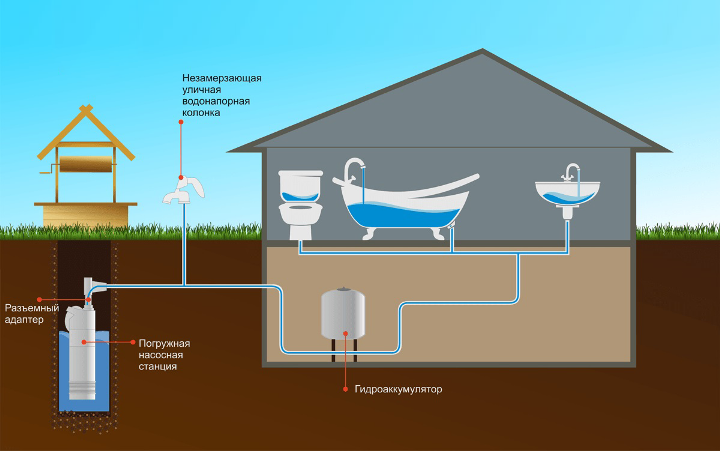

Схема снабжения водой

Как работает технология водоподачи

Вся система состоит из нескольких последовательно задействованных элементов. Гидроаккумулятор используется для поддержания стабильного напора и частичной автоматизации процессов. Он состоит из резервуаров, один из которых наполнен водой (бак), а второй – воздухом. Когда первый сосуд полностью наполняется, то воздушное пространство сжимается – на него действует тонкая чувствительная мембрана.

Такое изменение давления приводит к остановке работы насосного оборудования – оно перестает качать жидкость, наполняя бак. При использовании ресурса автоматически работа насоса возобновляется. За это отвечает электрореле. Такая схема постоянного пополнения резервуара отвечает за бесперебойный напор. Также решаются следующие проблемы:

  • автоматизация процесса наполнения емкости;

  • запас ресурса на некоторое время;

  • увеличение жизни насосного оборудования, так как оно работает не каждый раз, когда пользователь включает или отключает кран.

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии
3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии
Базовый САПР. Поддержка форматов DWG, DGN
Проектирование в ZWCAD наружных инженерных сетей : водоснабжения, канализации, газоснабжения, теплоснабжения.

Как сделать водоснабжение в своем доме – выбираем источник водозабора

Есть несколько вариантов подключения жилья к водному ресурсу:

  • центральная система;

  • частная скважина;

  • индивидуальный колодец;

  • использование каптажных камер на роднике.

Если у вас частный коттедж, то оптимальнее всего выбрать индивидуальную систему подачи, но часто такой вариант бывает более дорогостоящим. Рассмотрим самый распространенный тип водопроводного подключения.

Врубка в централизованный водопровод

Основные преимущества такого метода следующие:

  • Нет расходов на геодезические изыскание, бурение скважин, обустройство колодца, а также постоянное поддерживание ямы в надлежащем виде – очистка, предотвращение обвалов, углубление при необходимости, и пр. Вам потребуется внести некоторую сумму за использование центрального водоносителя, но она будет значительно меньше, чем при самостоятельных работах.

  • Если компания, поставляющая ресурс, работает качественно, то подведенная вода обладает хорошими санитарными характеристиками.

  • Нет нужды проводить лабораторные анализы жидкости из скважин.



Врубка в централизованный водопровод



Этапы, как правильно сделать водопровод в частном доме, если используется способ врезки из централизованной системы:

  • Подать заявление на подключение в ближайшую компанию по водоснабжению. Чаще всего разрешение дают без проблем, но представители фирмы могут попросить документацию, в том числе схему участка, его удаленность от линии, а также расчетные данные по планируемому объему поставок ресурса.

  • В этой же организации можно попросить план трубопровода, чтобы определить оптимальное место врезки.

  • Когда вы его узнали, определите, если ли на пути от него до вашего жилья другие линии инженерных систем. Это может быть сеть телефонии, проложенный интернетный кабель, подземный газопровод, канализация и прочее. Чтобы в момент монтажа системы не наткнуться на чужую линию, стоит заручиться согласием владельцев на работы, уточнить местонахождение трассировок, составить план, как их обойти. Программный продукт «ИНЖКАД» от ЗВСОФТ предлагает удобный инструмент работы с пересекающимися коммуникациями. С его помощью можно спроектировать оптимальные расстояния от одной системы до другой как на своем участке, так и за его пределами.

  • Работники водоканала должны предложить и согласовать с вами проект подключения. Они сами производят врезку, самостоятельно этого сделать нельзя.

  • Выкапываются траншеи, которые ведут от центрального водопровода до вашего участка.

  • Закладывается трубопровод с соблюдением норм обшивки – прокладка из теплосберегающих материалов предупредит возможное обледенение и защитит от механических воздействий.

  • Происходит врезка и подключение.

Так как проводить водопровод в частном доме можно только с разрешения представителей водоканала, то могут возникнуть трудности бюрократического характера.

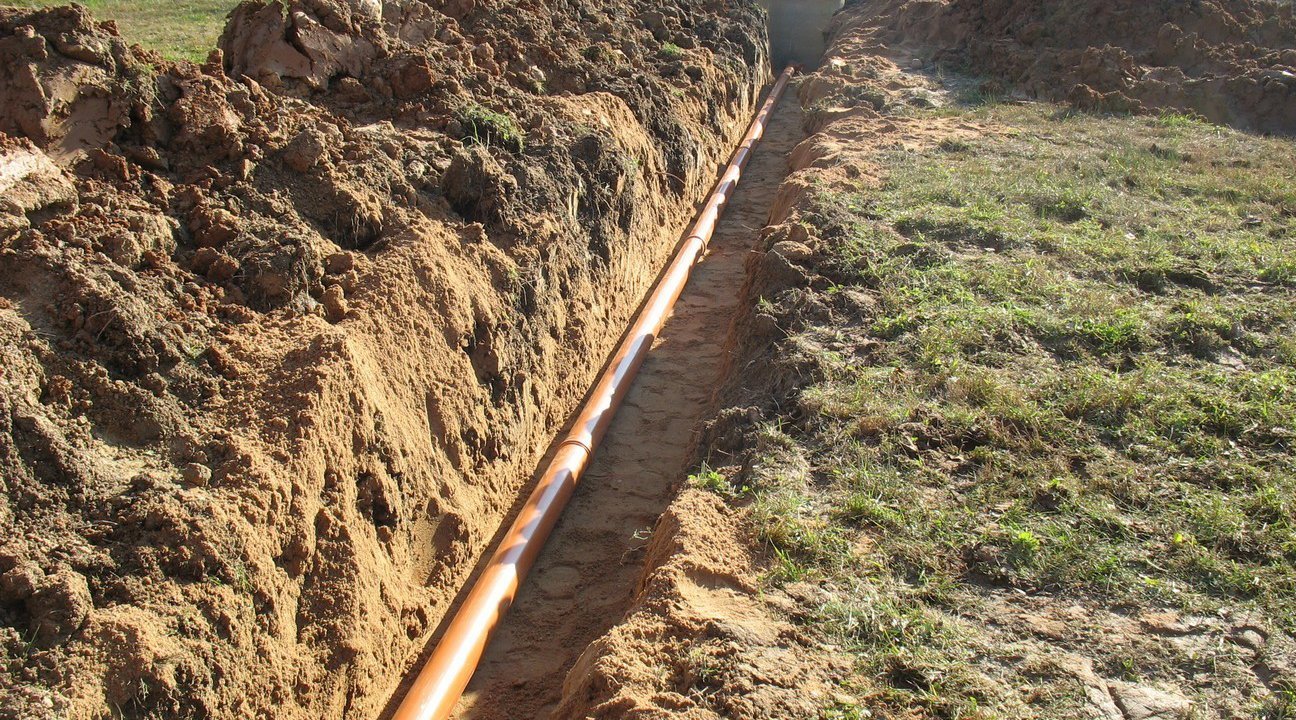

Прокладывание труб



Важные советы по монтажу:

  • Рыть траншеи и прокладывать трубы необходимо на уровне промерзания грунта, чтобы они не обледенели зимой. Если от снабжающей организации такую информацию получить не удалось, то стоит произвести геодезические изыскания.

  • Если грунт мягкий (песок или чернозем, не глина и не суглинок), то можно выполнить земляные работы своими руками без спецтехники. Для этого стоит выкопать несколько ям, а затем пустить сильный напор воды, чтобы она вымыла заглубление для трубопровода.

  • Если у вас нет подвала или цокольного этажа, то подключение будет идти на уровне земли, что плохо для состояния труб. В этом месте потребуется сильное утепление, чтобы не происходило перемерзаний жидкости зимой.

  • Для отвода грунтовых вод от траншеи наполните ров по всей длине подушкой из щебня и песка. Это защитит систему.

  • При прокладке водопровода в частном доме своими руками необходимо вырыть смотровой колодец вблизи точки врезки. Это поможет перекрывать напор, когда потребуются ремонтные работы.

Индивидуальный источник водозабора, разновидности и особенности

Из всех разновидностей частных систем выбирают тот, который соответствует особенностям участка. Для этого проводят геологические изыскания, необходимо узнать:

  • уровень грунтовых вод – УГВ;

  • качество почвы – песок, глина, суглинок, земля, наличие камней;

  • состояние влаги – наличие примесей;

  • близкое соседство производства, которое может портить водный ресурс на участке.

Такие изыскательные работы можно проводить с помощью программы Geonium. Это специализированный софт для проведения изысканий. Он автоматизирует процесс выпуска чертежей, в нем легко работать с местностью, отмечать особенности рельефа. Затем можно будет сделать выгрузку схемы и использовать ее в дальнейшем при проектировании водопровода.

Также важно определить назначение влаги – на домашнее использование, на оросительную систему.

Эта информация поможет вам выбрать наиболее подходящий вашему рельефу и местности вариант.

Основные требования к водозабору на участке:

  • расположение системы должно быть на расстоянии не менее 20 м от канализационного слива, уличного туалета, дренажа и другого потенциального источника загрязнения;

  • к колодцу (скважине) не должны подтекать паводковые воды и уличные стоки, например, ливневка на участке;

  • отмостка постройки должна иметь диаметр не менее 2 метров, состоять из твердого материала – бетонного кольца или каменной выкладки;

  • глубина устройства должна быть не менее метра, а возвышаться над землей на 0,5 – 0,8 м;

  • система должна быть выполнена из качественных стройматериалов, которые не будут загрязнять ресурс, это же относится к трубопроводу.

Рассмотрим основные варианты и их особенности.

Как правильно провести воду в частный дом с помощью скважины

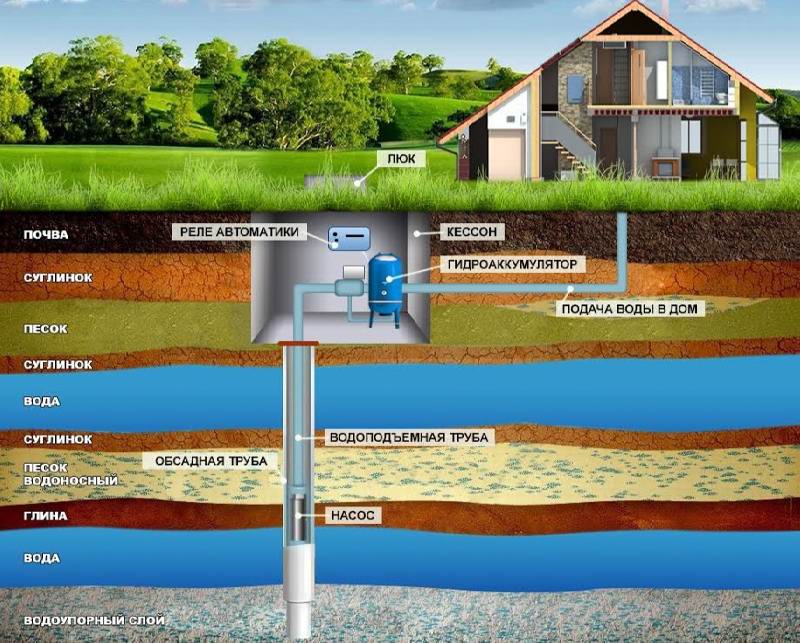

Водоснабжение с помощью скважины



Используется такое углубление, когда УГВ находится глубже 20 метров под землей. Они могут быть:

  • Артезианские – от 100 м и больше, отличаются хорошим чистым ресурсом, но их устройство имеет высокую цену. Также есть риск нарваться на высокий уровень минералов.

  • Абиссинские – для обычного пользования. Со временем могут заливаться, нужен резервуар для отвода излишков.

Устройство трехступенчатое:

  1. Устье, которое находится в кессоне – плотном кольце, которое защищает от внешних угроз.

  2. Ствол, его укрепляют стенками из пластмассы или стали.

  3. Водоприемник, оснащенный системой фильтрации.

Колодцы – особенности строения

Их выполняют из бетонных колец, реже – из деревянных балок. На дно следует уложить несколько фильтрующих слоев из песка и щебня. Если поступление влаги ведется с боков, то в конструкции предусматривают «окна» в стенках.

Наземная часть должна быть оснащена водоприемным оборудованием, а также насосом. Такую систему обычно устраивают для полива участка, реже – для подвода воды к дому с небольшими потребностями.



Как сделать монтаж водоснабжения с автоматической подачей воду в частном доме своими руками

При любом типе подключения потребуется следующее оборудование, чтобы автоматизировать процесс:

  • насосные приспособления;

  • внутренние и внешние фильтры разного уровня очистки;

  • накопительный резервуар;

  • наружный и внутридомовой водопровод – трубы;

  • смесители и другие устройства, которые будут обеспечивать подачу ресурса в точки пользования.

Насос выбирается по следующим факторам: количество ежедневно потребляемой влаги, желаемый напор, условия глубины залегания грунтовых вод. Основное отличие приспособлений – мощность и энергопотребление.

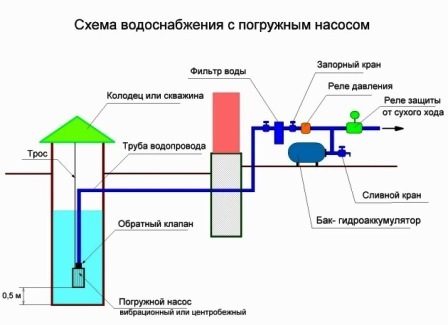

Схема водоснабжения с погружным насосом



Очистка происходит в зависимости от результатов лабораторного анализа. В некоторых случаях подойдет просто система фильтров, в других – более совершенная станция для водоподготовки.

Емкость для накопления воды необходима для экономии электроэнергии и облегчения работы насоса. Также она обеспечивает высокий напор.

Этапы монтажа водопровода в частном доме своими руками

Следует придерживаться следующего порядка:

  • обустройство скважины, колодца или установление точки врезки в центральный водоканал;

  • подведение наружного трубопровода;

  • разводка труб внутри дома на все источники потребления;

  • установление насосного и прочего оборудования для автоматизации процесса;

  • монтаж системы фильтрации;

  • проектирование и установка водонагревателя или подключение к отопительной линии.

Проектирование и монтаж внутреннего трубопровода

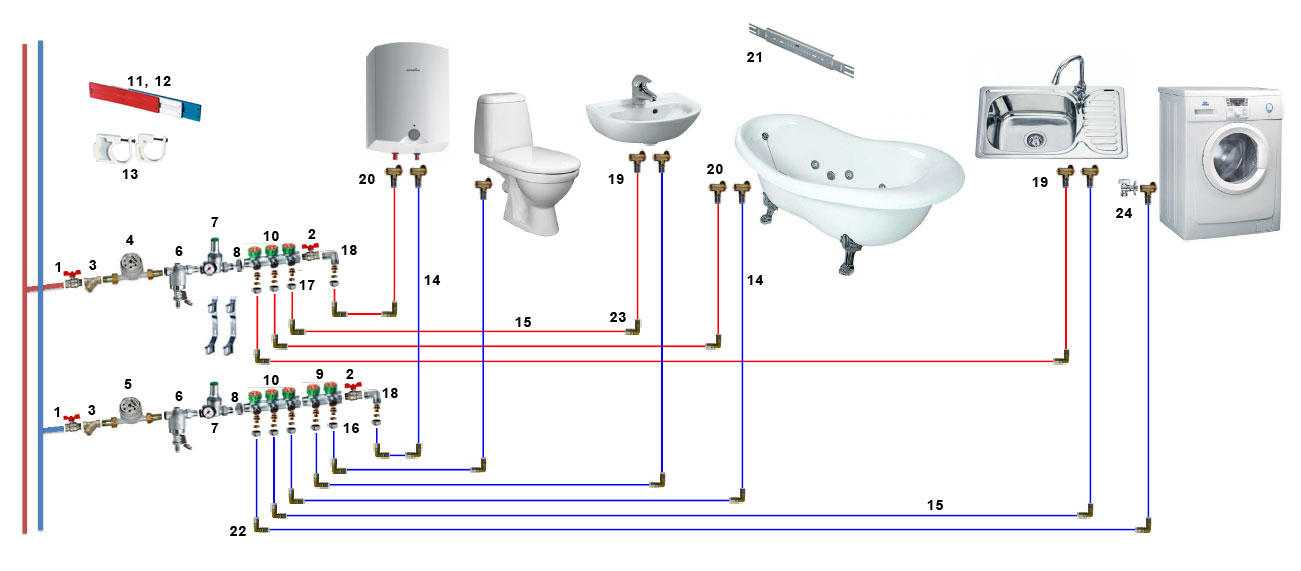

Необходимо создать схему водопровода. Она будет зависеть от конфигурации помещений, участков использования ресурса, количества этажей, типа сантехники. На предварительном этапе стоит сделать подробный поэтажный чертеж, на котором будут обозначены все эксплуатируемые предметы, чтобы определить требуемую мощность, а также сечения подводимых труб, место прокладке центрального трубопровода.

Также эффективно будет нанести эти линии на уже готовый план с другими коммуникациями – канализацией, электрификацией. Это поможет не допустить нежелательных пересечений, близкого соседства, чтобы, к примеру, не было коротких замыканий из-за протечки труб.



Объединение водоснабжения



Все это поможет сделать программное обеспечение ИНЖКАД. Софт устанавливается на базе САПРа ZWCAD. Особенность модуля:

  • автоматизация составления плана инженерных систем;

  • сводка всех линий с отметкой пересечений;

  • деталировка колодцев и точек врезки;

  • наглядная 3d модель подключений с прорисовкой запорной арматуры;

  • оформление проектной документации.

Проект можно выполнять и в базовом программном обеспечении – ZWCAD 2018 Professional. Его достоинства:

  • Поддержание чертежей в 2D и 3D.

  • Визуализация.

  • Работа с большинством используемых текстовых и графических форматов.

  • Понятный русскоязычный интерфейс.

Когда вы закончили с проектированием, можно переходить к монтажу. Несколько рекомендаций:

  • выполняйте все строго по схеме;

  • трубы фиксируйте кронштейнами;

  • соединяйте элементы пресс фитингами или с помощью сварки;

  • при подводе к дому с улицы установите шаровой кран;

  • вмонтируйте коллектор, после него будет происходить разводка на точки вывода.

Видео, как сделать водопровод в частном доме своими руками, можно посмотреть ЗДЕСЬ.
