ZWTextile Базовый модуль

Функции и опции программы:

• Создание контура модели с использованием основных функций ZWCAD
• Вставка специальных точек, отверстий, швов
• Создание нескольких размеров для созданной модели
• Вставка дополнительных элементов в линию шва и соединение углов с соответствующей формой
• Описание элемента
• Сбор необходимой информации о модели
• Создание раскладки лекал

ZWTextile имеет дружественную систему меню, которая может настраиваться пользователем. Также возможно настраивать символы, используемые в макете: стиль точек и ручек, заливка цветом. Программа разделена на четыре модуля:  Базовый - для разработки эскиза модели (выкройки), модуль для подготовки печати, модуль для конструирования одежды с использованием библиотеки авторских настраиваемых формs и модуль для импорта DXF-файлов.

ZWTextile позволяет создавать размерную сетку и сохранять размеры во внешний файл.

Создавать формы можно двумя путями: выбрав все элементы или выбрать внутреннюю область. Вы можете вставлять вырезы и вытачки в эскиз и автоматически размножить их в каждый размер. Создание эскиза позволяет создавать точки привязки, благодаря которым мы можем их потом модифицировать.

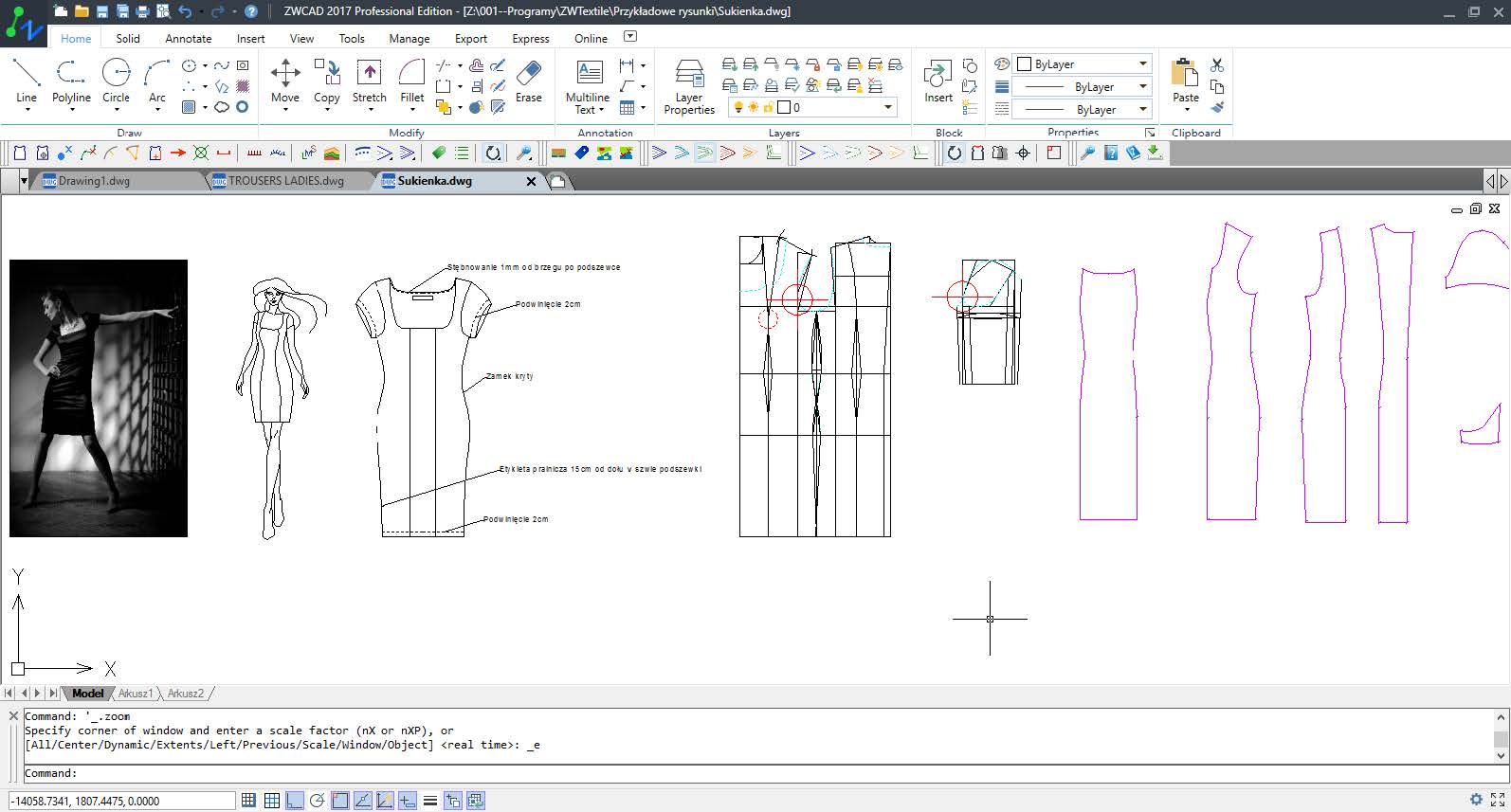

ZWTextile позволяет создать контур элемента, в котором мы используем основные функции программы рисования, встроенные в ZWCAD.

У нас есть возможность вводить специальные элементы в рисунок, например, специальную точку, отверстие или измерение расстояния.

Пользователь может создавать множество размеров своей модели.

Функция позволяет включить или выключать видимость каждого размера с точки зрения видимости каждой линии. В таблице первая линия - линия отреза, вторая - линия припуска на шов.

С помощью соответствующих функций можно автоматически разместить больше точек. Подробнее в видео

Допуск на швы можно выполнить двумя способами. Первый способ предлагает вставку линии допуска без размеров, а второй способ - вставку заранее обработанной формы с размерами.

Модуль Углы и Мультиуглы позволяет завершить обработку профиля созданных форм. Линия отреза должна быть правильно отрегулирована в зависимости от соединений со второй частью. Существует два способа выполнения: одиночный угол для элемента без размеров или отсортированная форма по всем размерам.

В описание добавляются имя файла, номер раздела, размер, вид материала и описание размера. Описание каждого элемента может быть отредактировано.

Завершающий этап - сборник всей необходимой информации о модели. Таблица содержит информацию о размерах для созданных форм и линий.

Используя функцию журнала, пользователь может ввести фактические размеры поверхности материала, которые будут напечатаны шаблонами для обрезки.  Вы можете легко проверить перекрытие элементов. Иногда их сложно заметить и эта функция сэкономит много времени.  Подробнее в видео

Также программа позволяет оцифровывать бумажные лекала, выкройки из книг и журналов
