Со своего основания в 1998 году компания ZWSOFT сосредоточена на решении пользовательских проблем в проектировании и стремится повысить эффективность проектирования, предоставляя всё более мощные функции и комфортную рабочую среду. В целом изменения в новом ZWCAD 2023 можно резюмировать тремя ключевыми словами: эффективный, удобный и интегрированный. Это дает четкое представление о том, в каких направлениях развиваются современные CAD-решения.
Эффективность

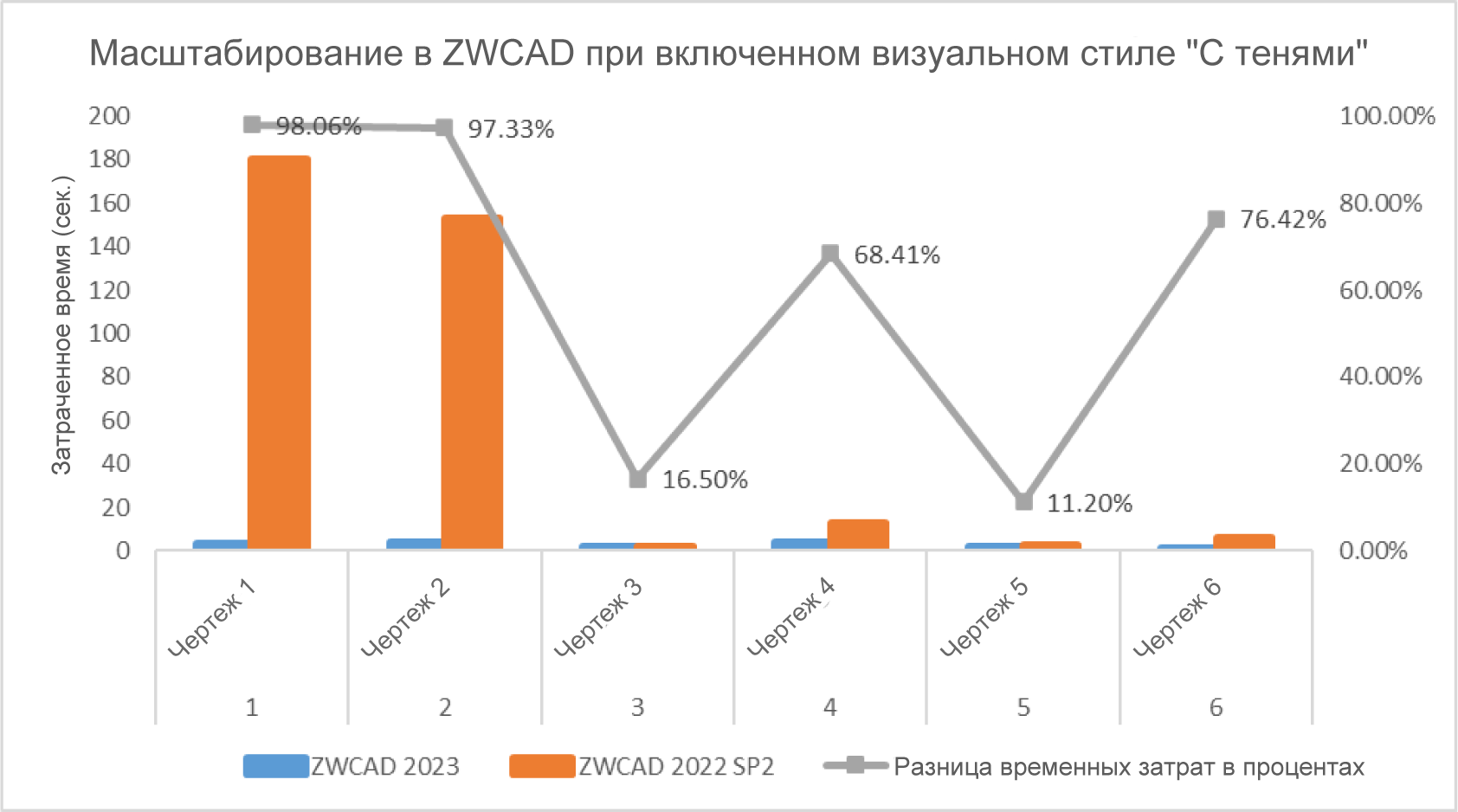

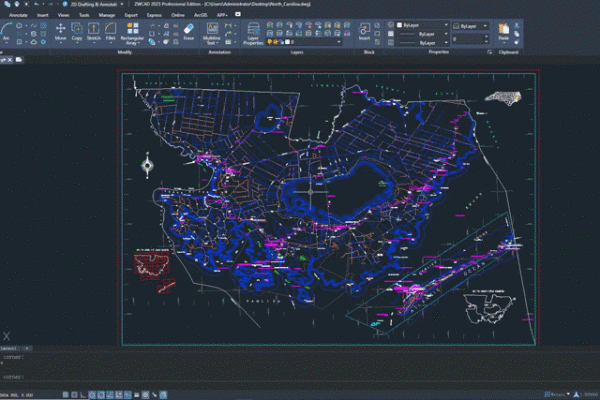

Эффективность часто используемых операций является ключевым фактором, влияющим на комфорт при работе. В ZWCAD 2023 по сравнению с предыдущей версией в 8 раз быстрее происходит выделение нескольких объектов на чертеже и в 5 раз быстрее – их удаление. Также в ZWCAD 2023 была значительно повышена эффективность открытия, панорамирования и масштабирования чертежей с большим количеством TTF шрифтов. Кроме того, следует обратить внимание, насколько плавным является масштабирование 3D-объектов при включенном визуальном стиле «с тенями». При наилучшей производительности время, затрачиваемое на навигацию по 3D-объектам, в версии 2023 года на 97% меньше, чем в версии 2022 года.
Некоторые другие важные операции, такие как выбор и удаление большого количества объектов также были оптимизированы.
Новые возможности
Диспетчер подшивок

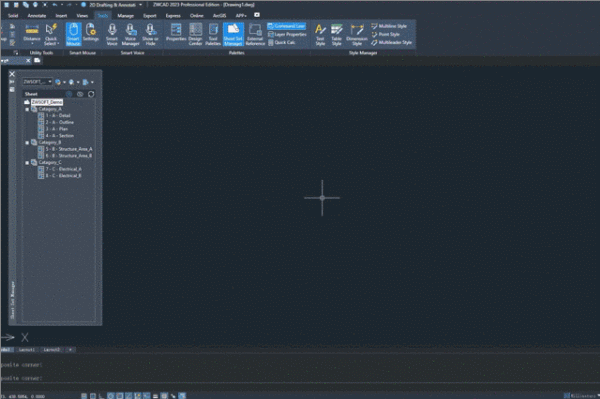

Диспетчер подшивок – это мощный инструмент для управления чертежами и вывода их на печать, особенно полезный для проектов с большим количеством чертежей. Обратите внимание, что менеджер подшивок используется только для управления чертежами в листе, поэтому требуется располагать каждый чертеж на одном листе.
Ниже приведены основные особенности диспетчера подшивок.

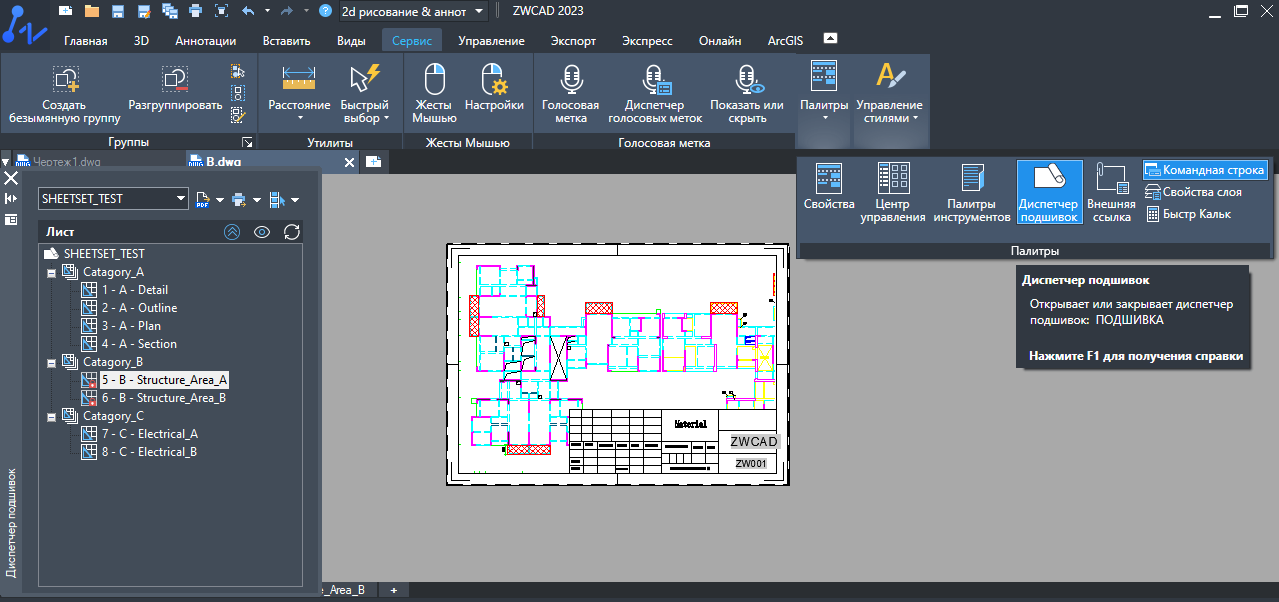

1) Управление чертежами с помощью древовидной структуры. Все чертежи перечислены на панели.

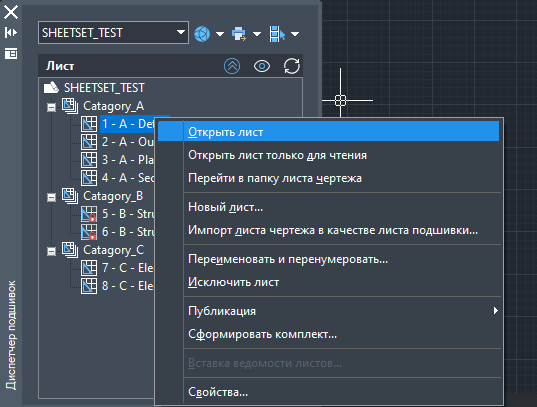

2) Большее удобство просмотра и редактирования чертежей – щелчком правой кнопкой мыши на чертеже можно вызвать меню редактирования или просмотра

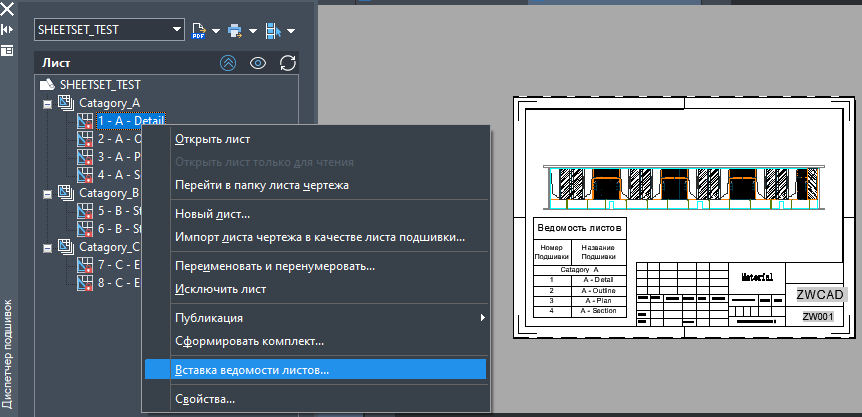

3) Создание ведомости листов в один клик – ведомость листов автоматически создается на основе дерева структуры и вставляется в чертеж. При создании ведомости можно выбрать все чертежи или некоторые из них для создания ведомости.

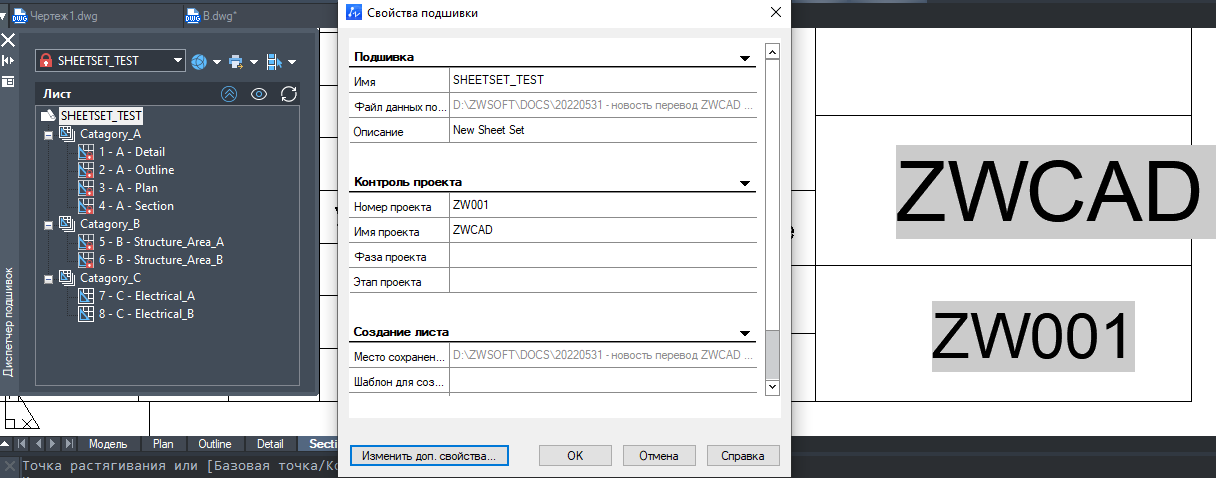

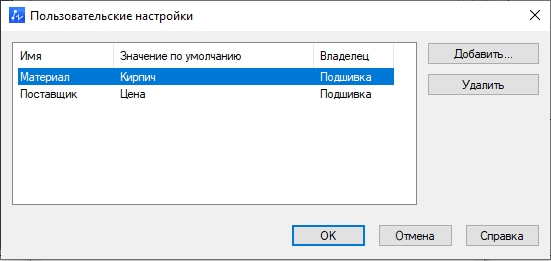

4) Изменение полей нескольких чертежей. Можно изменять поля без открытия чертежей, а кроме того, настраивать пользовательские поля в соответствии с индивидуальными задачами.
5) Удобство архивирования или построения списка чертежей для печати в несколько шагов – в дереве структуры можно выбрать публикацию чертежей напрямую или настроить список публикации и вывести щелчком правой кнопки мыши чертежи на печать. Диспетчер подшивок поддерживает физическую печать и виртуальную печать в форматы PDF, DWF и DWFX.
Оптимизация работы с таблицами

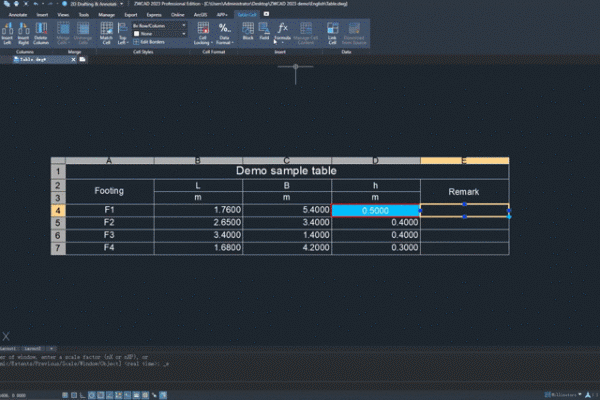

Создание и редактирование таблиц также является трудоемкой задачей. В новой версии ZWCAD 2023 данный инструмент был значительно усовершенствован для реализации индивидуальных потребностей различных отраслей промышленности.
1) Новое контекстное меню на ленте, вызываемое при щелчке по ячейке таблицы для более удобной настройки содержимого ячейки.
2) Новая функция «Формат по образцу» – копирование формата выделенной ячейки. Теперь поддерживает такие форматы как цвет фона, стиль границы и выравнивание текста.
появляется значок «Копирование свойств»

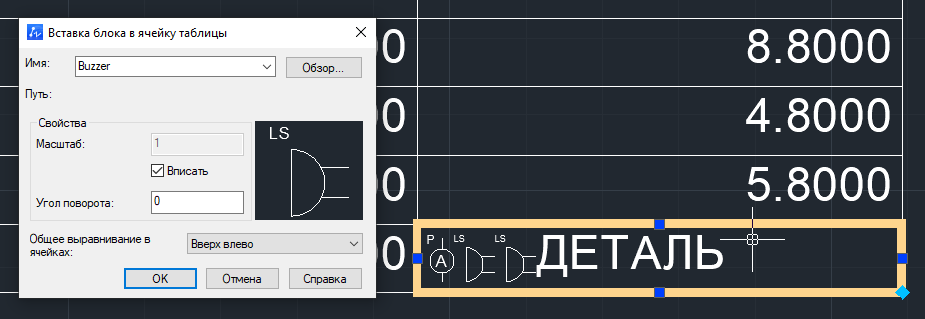

3) Вставка блоков в таблицу – возможность вставить несколько блоков в одну ячейку.

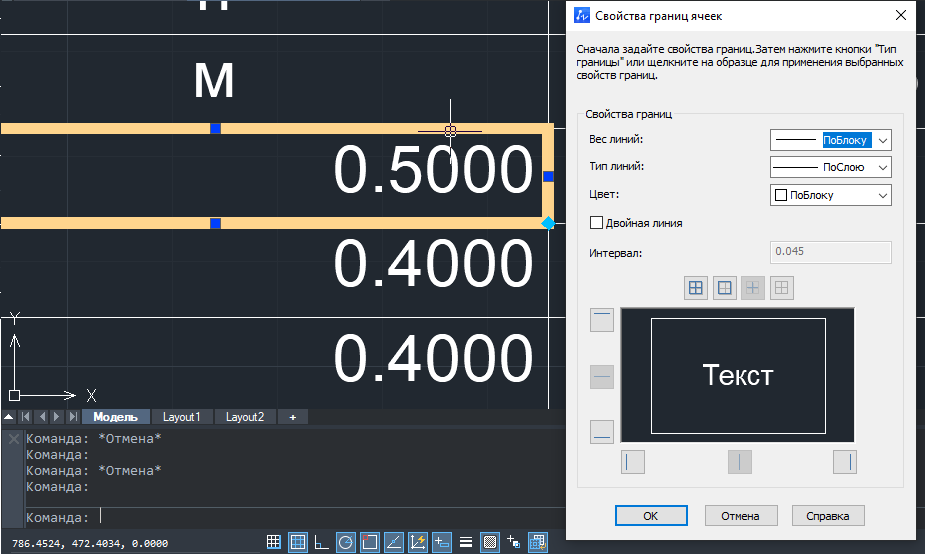

4) Регулируемые свойства границ ячеек
Редактирование трехмерных объектов с помощью ручек

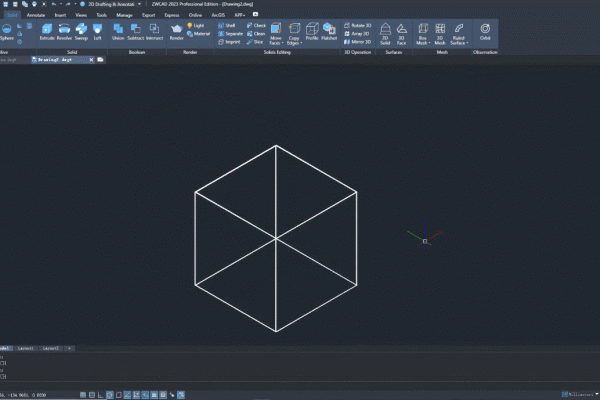

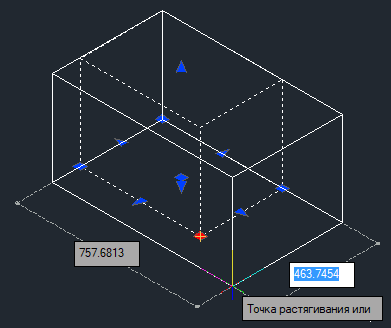

В ZWCAD 2023 присутствуют 3D-функции, в том числе просмотр 3D-модели и создание эскизов 3D-модели при проектирования продукта. Трехмерные тела (примитивы и твердотельные объекты) можно изменять по форме и размеру, перетаскивая ручки управления. Благодаря этой функции возможности 3D-проектирования значительно расширились.

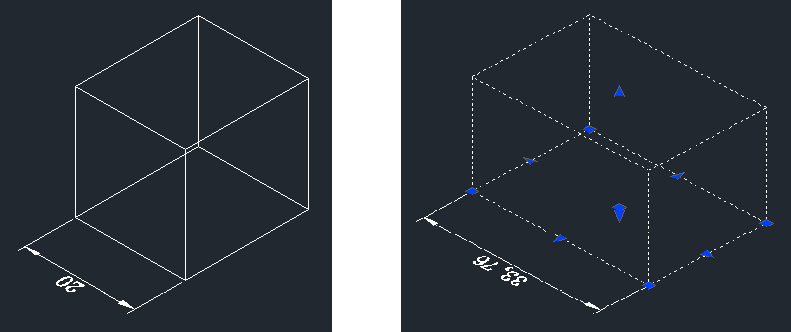

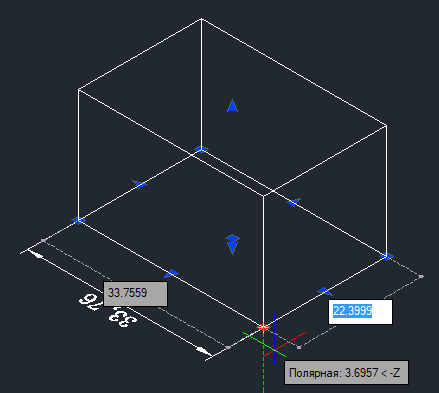

Размеры твердотельного тела являются ассоциативными и изменяются автоматически по мере изменения формы трехмерного тела. Более того, если включен динамический ввод, то при наведении курсора на ручку управления появится соответствующая информация о геометрии.
с помощью ручек управления

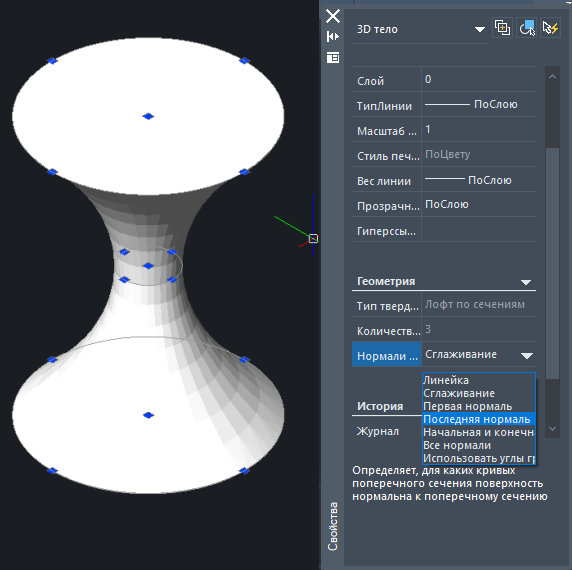

На панель свойств добавлен новый столбец, в котором можно изменять параметры.
Поддержка 3D мыши
ZWSOFT стремится создать экосистему отрасли. В этой системе интегрированы различное программное обеспечение, приложения и устройства, что позволяет отвечать требованиям различных сценариев использования для отраслей промышленности.
С ZWCAD 2023 совместимы некоторые модели 3D мышей от 3D Connexion®. На данный момент поддерживается 3 модели: «SpaceMouse Enterprise», «SpaceMouse Pro», «Space Pro». Пользователи могут задать часто используемые команды ZWCAD для кнопок мыши.
Поддержка Adobe® PostScript

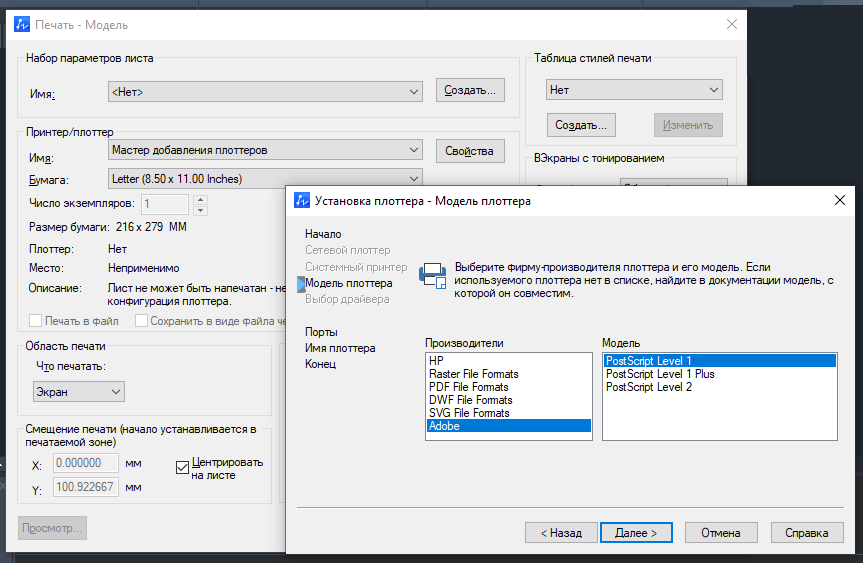

С помощью «Мастера добавления плоттеров» в список плоттеров можно добавить модели PostScript Level 1, PostScript Level 1 Plus и PostScript Level 2.

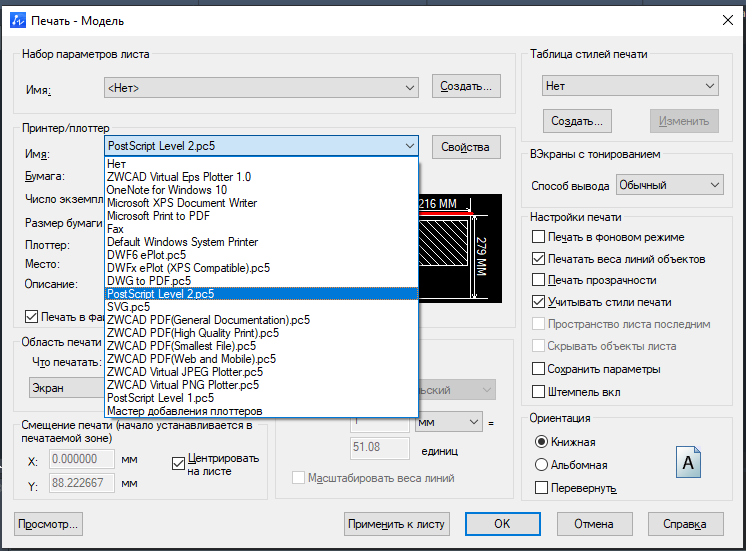

После добавления модель появится в списке плоттеров.

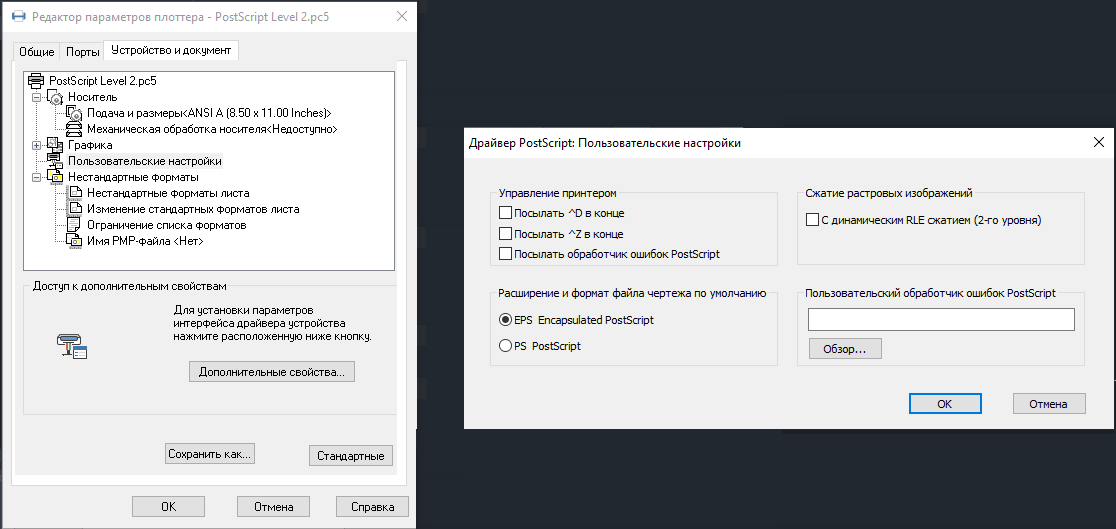

Свойства плоттера также можно изменять, устанавливая специальные настройки PostScript на панели пользовательских настроек.
Улучшения
Обновление всплывающих подсказок

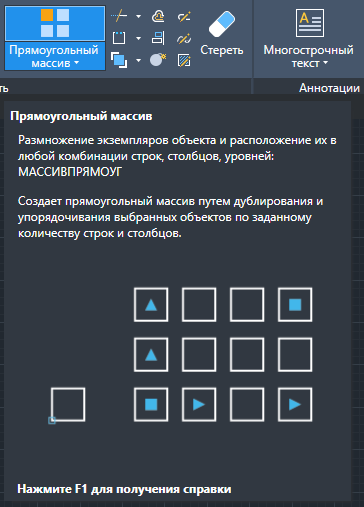

При наведении курсора на значок на ленте появится диалоговое окно всплывающей подсказки. Теперь во всплывающей подсказке вместе с текстовым описанием появится изображение, которое поможет пользователям легче понять, как использовать эту функцию.

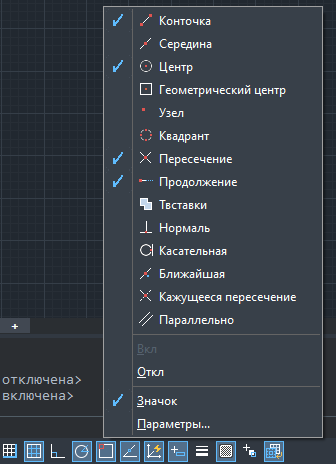

Быстрое меню объектной привязки
Быстрое меню вызывается щелчком правой кнопки мыши на кнопке объектной привязки для более удобного выбора типа объектной привязки.
ZWCAD не имеет обязательных ежегодных обновлений, поставляется в виде постоянных (в том числе сетевых) и годовых лицензий.
Профессиональная версия содержит, в отличие от Стандартной, основные возможности 3D моделирования, 3D-рендеринга, API для разработки собственных приложений и позволяет запускать сторонние приложения. В то же время, обе версии поддерживают работу с чертежами формата DWG, имеют привычный интерфейс, мощный набор инструментов для проектирования, широкие возможности настройки панели инструментов, позволяют быстро создавать спецификации и шапки чертежей.
Особенность Профессиональной версии ZWCAD 2023 - программные интерфейсы (API), которые включают в себя LISP, VBA, ZrX, SDS и .NET, что позволяет настраивать и создавать свои собственные приложения или последовательность команд, используя основную форму программирования. Это также позволяет использовать совместно с Профессиональной версией ZWCAD 2023 сторонние приложения, призванные автоматизировать решение часто используемых задач.
Приобретая ZWCAD сегодня, вы получаете мощную систему автоматизированного проектирования с уникальными функциями, дающими значительное удобство при работе: умная печать, умный выбор объектов, ввод команд с помощью жестов мышью, голосовые метки и т.д. Привлекательный привычный интерфейс и полная поддержка работы с форматом DWG позволят легко и без дополнительных затрат начать использовать ZWCAD в текущей работе, сократив период внедрения до минимума.
Для того, чтобы скачать пробную версию и ознакомиться с новой программой достаточно нажать на эту ссылку. Ознакомительная версия ZWCAD 2023 сохраняет полную функциональность в течение 30 дней с момента установки.
Для приобретения лицензионного продукта, демонстрации, поставки, сопровождения и обучения обращайтесь к менеджерам компании ZWSOFT.
