Расчет материалов для устройства скатных крыш

По заказу компании «Технониколь-Строительные системы» была разработана программа «ТН СКАТ»  для расчета количества материалов (гибкой черепицы и крепежа) для устройства скатных крыш. Проект выполнен компанией ИнфоСАПР.

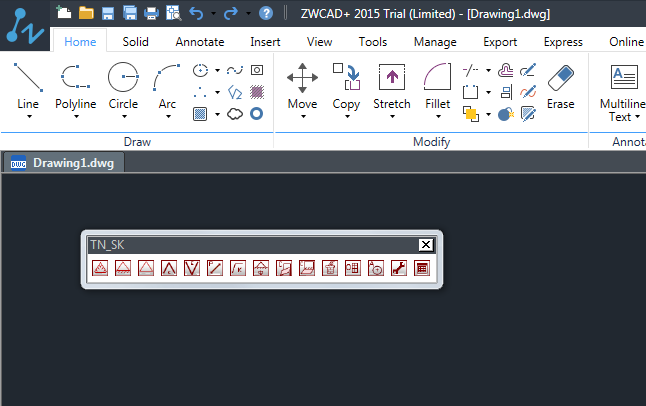

В качестве платформы для проектирования используется ZWCAD+ 2015 Professional.

Ниже вы найдете описание алгоритма работы программы.

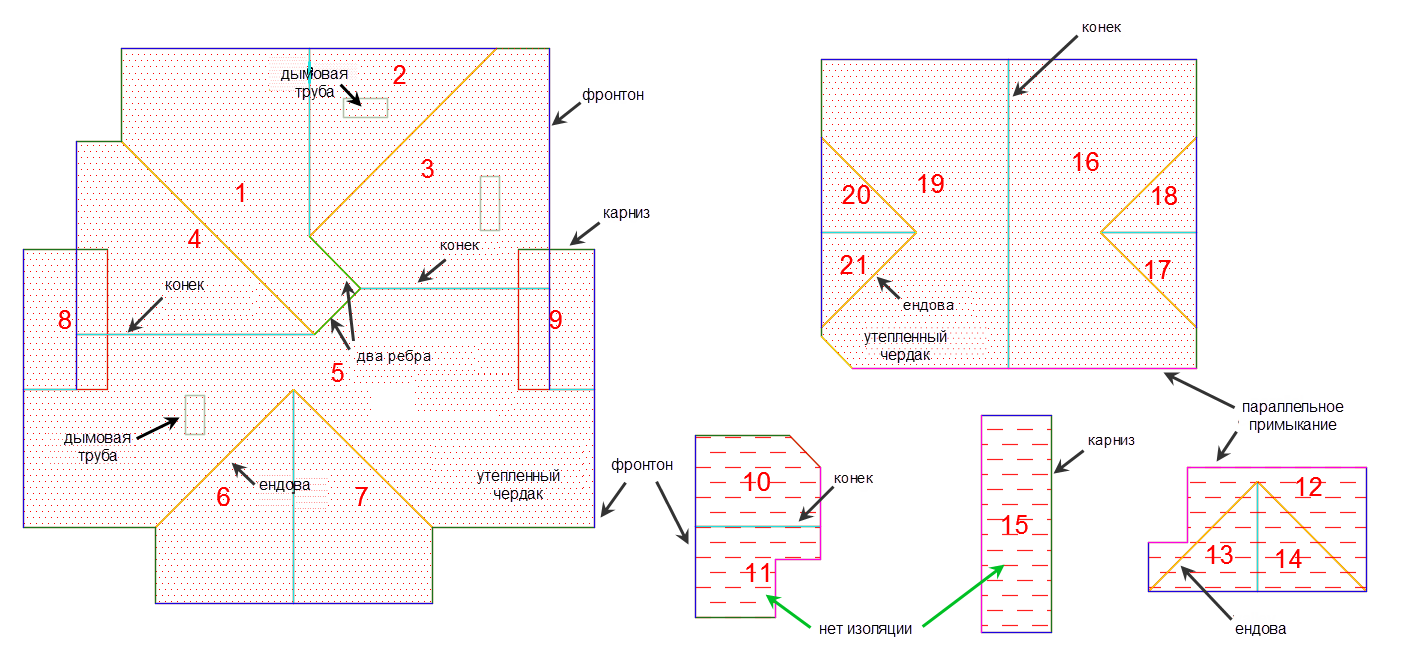

Первый этап – черчение плана крыши с указанием количества скатов и угла наклона каждого ската, а также черчения ендов, коньков, ребер и фронтонов в виде линий. Каждая линия и скаты кладутся на свой слой. Также на крыше чертятся отверстия для труб и мансардных окон, чтобы в последствии можно было исключить эти области из расчета. Все значения введенных углов наклона в дальнейшем можно редактировать.

Скаты, ребра, коньки, карнизы, ендовы, фронтоны начерчены с помощью программы ZWCAD

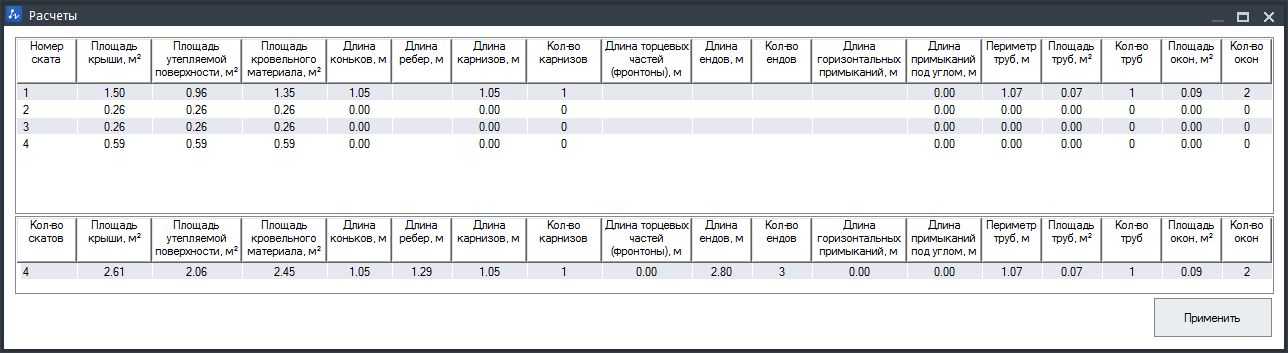

С получившегося чертежа программа снимает следующие данные:

• Длина всех коньков
• Длина всех ребер (с учетом угла наклона)
• Длина всех карнизов (с учетом угла наклона)
• Длина всех торцевых частей (с учетом угла наклона)
• Длина всех ендов (с учетом угла наклона)
• Длина всех примыканий к вертикальной стене (с учетом угла наклона)
• Суммарный периметр (площадь) всех отверстий (с учетом угла наклона
• Площади всех скатов

Программа в автоматическом порядке снимает все размеры крыши с учетом углов проекций и считает количество материалов, начиная от гибкой черепицы и заканчивая гвоздями для ее крепления и мастикой.

В окне «Настройка проекта» выбираются следующие параметры: Тип крыши (утепленная мансарда или «холодный чердак»), Коллекция гибкой черепицы и вид раскладки, Город и тип здания, Тип утеплителя, Толщину стен и вылеты карнизов и фронтонов, Материалы для подготовки кровельного покрытия, основания крыши, Материалы для гидроизоляции мансарды и другие виды материалов и расчётные коэффициенты.

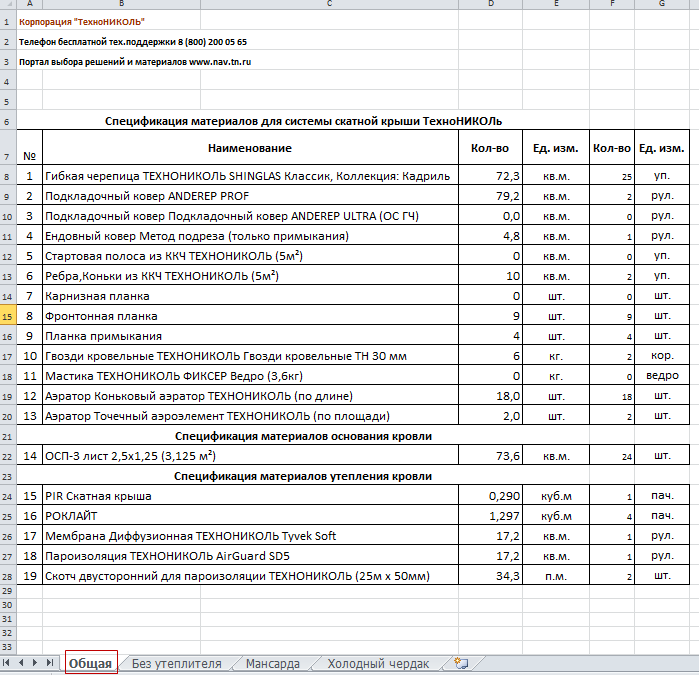

После этого пользователь по кнопке «Документация» получает Спецификацию материалов в формате Excel.
