Компания ZWSOFT продолжает искать способы расширить возможности и сделать процесс проектирования более комфортным и эффективным. Представляем несколько нововведений, благодаря которым пользователям будет еще легче и удобнее решать свои каждодневные задачи.
Новые возможности:
Режим выбора лассо
Режим выбора лассо это новый способ выделения объектов.

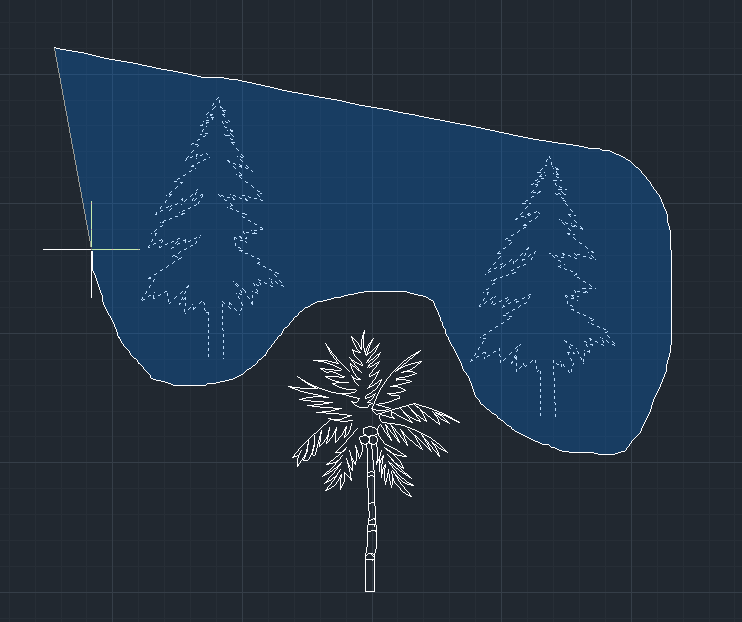

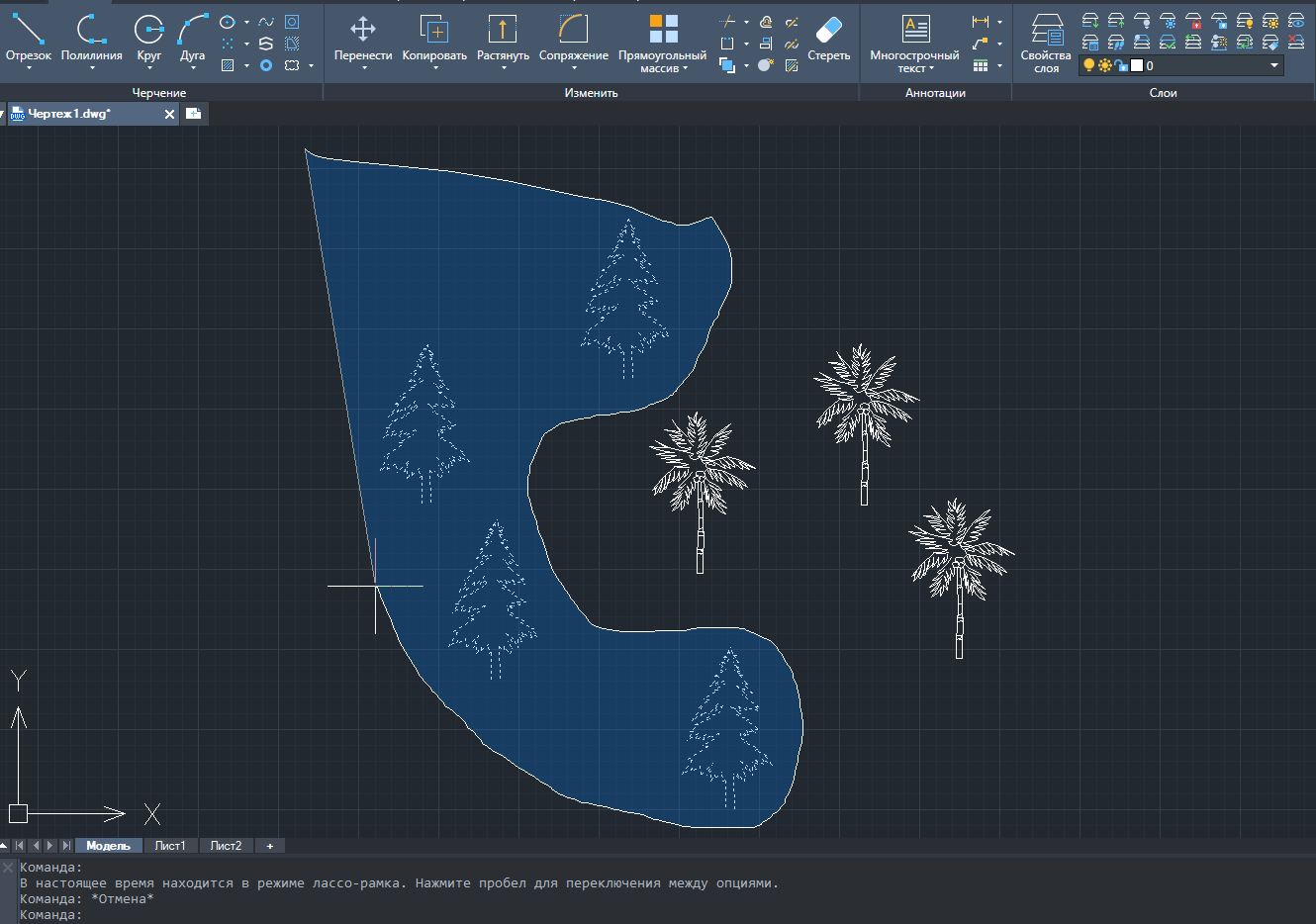

В отличие от традиционного способа, режим выбора лассо может создавать область произвольной формы для более удобного выбора нескольких объектов. Например, на рисунке ниже при помощи традиционного выбора невозможно выделить четыре одинаковых дерева одновременно. Однако, используя лассо, пользователи могут выделять область любой формы.

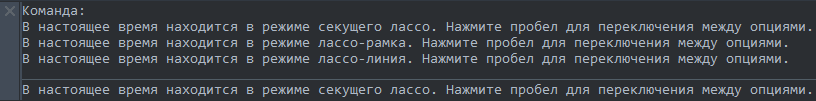

Существует три режима выбора лассо - «Лассо-рамка», «Лассо-линия» и «Секущее лассо». Переключаться между опциями можно нажатием клавиши «Пробел» во время выбора. Кроме того, лассо поддерживает режим предварительного просмотра. В процессе выбора выделенные объекты подсвечиваются.
Когда пользователю необходимо выбрать несколько объектов на крупноформатном сложном чертеже, режим выбора лассо дает возможность более свободного и гибкого выделения объектов.
Расширенный ординатный размер — команда EXDIMORDINATE
Ординатные размеры используются при проектировании во многих отраслях промышленности, но в функции ординатного размера предыдущих версий использовался только один стиль и недостаточно удобная компоновка.

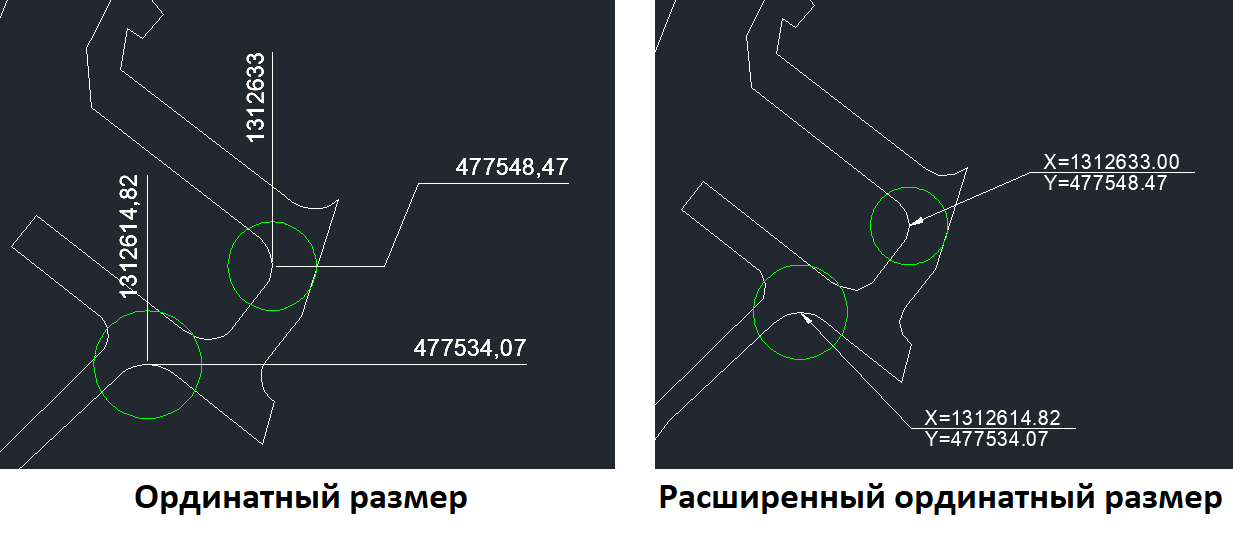

Благодаря улучшенной настройке стиля, ординатный размер, созданный с помощью новой функции, позволяет экономить место на чертеже в сравнении с аналогичными размерами предыдущих версий. Это делает чертеж более аккуратным и облегчает восприятие информации пользователями.

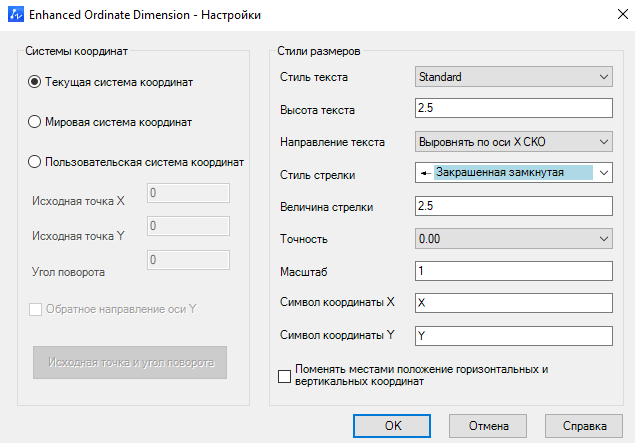

Для использования в различных сферах проектирования пользователи могут выбирать множество настроек. Например, можно изменять форму размерной стрелки, стиль текста, стиль префикса и т.д. Кроме того, настройки также предоставляют возможность создавать размеры в разных системах координат.

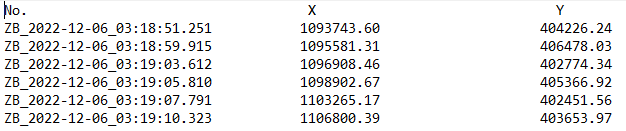

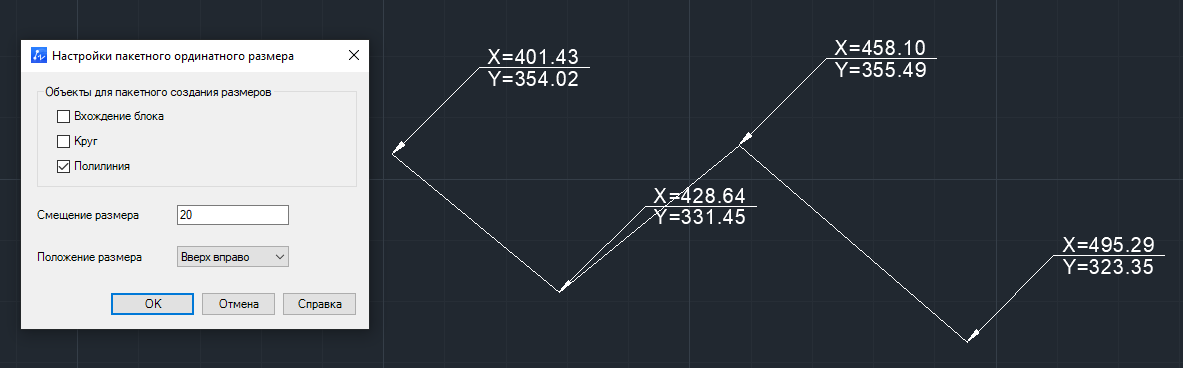

Для случаев, когда необходимо добавить много однотипных ординатных размеров, предназначена опция пакетный ординатный размер. В настоящее время пакетный ординатный размер поддерживает три типа объектов: Полилиния, Круг и Вхождение блока. Также данные размеров из чертежа можно экспортировать в текстовый файл (Блокнот), что удобно для хранения и дальнейшего использования данных.
Улучшения в ZWCAD 2023 SP2:

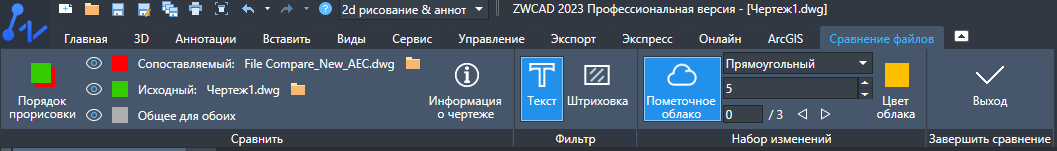

Оптимизированная функция сравнения файлов
Пользователям часто приходится обновлять версии чертежей во время работы над проектом, и иногда можно упустить различия между двумя версиями. Использование функции сравнения файлов позволяет автоматизировать и значительно ускорить поиск различий между чертежами и выявление связанных с этим проблем.
В новой версии были оптимизированы четыре аспекта функции сравнения файлов:
- Повышена эффективность и сокращено время сравнения крупноформатных и сложных чертежей.
- Повышена эффективность переключения фильтров - открытие и закрытие фильтра «Текст» или изменение внешнего вида пометочного облака на панели происходит более плавно.

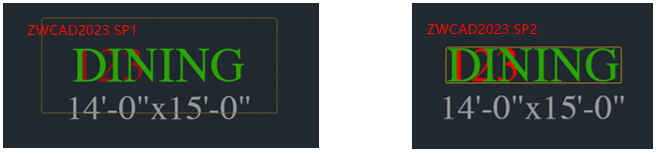

3. Откорректировано отображение результатов сравнения файлов, например, исправлены слишком большие рамки в процессе сравнения мультитекста, мультивыносок, размеров, ссылок на блоки, ссылки на блоки и т. д.

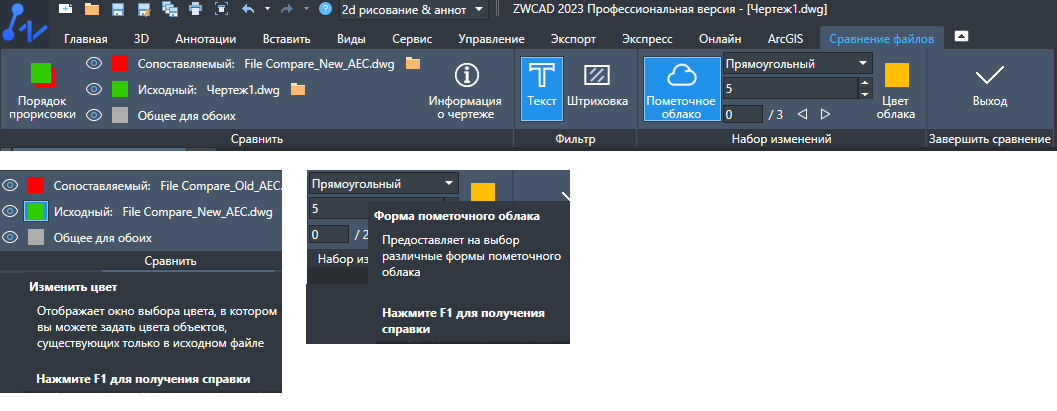

4. Добавлена строка состояния при сравнении файлов, возможность изменять цвет пометочного облака, а также всплывающие подсказки на панели настроек на ленте.
Оптимизированный процесс установки

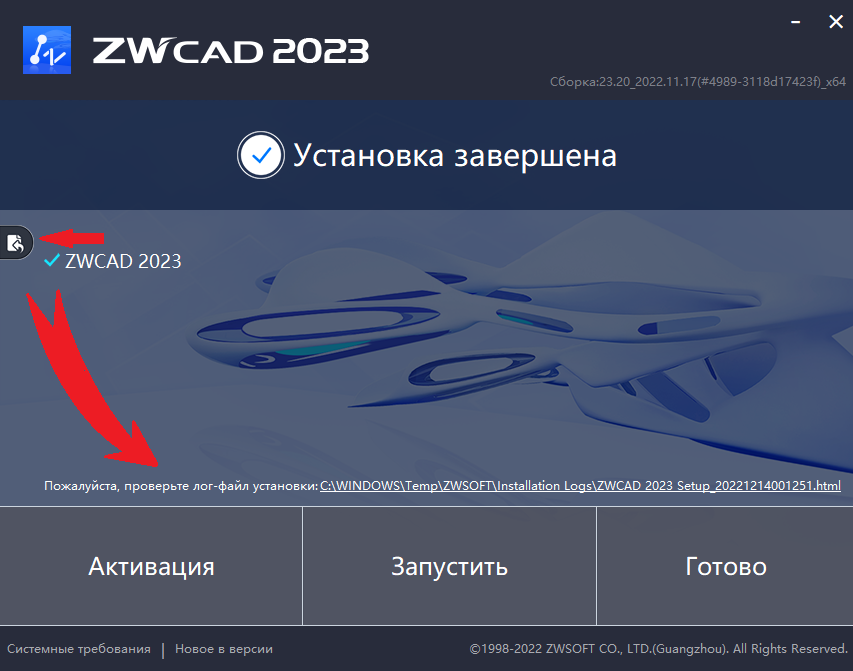

Установка - первый шаг пользователей к знакомству с программным обеспечением. Этот процесс должен быть как можно более простым и удобным. В новой версии отображение и содержимое журнала установки были оптимизированы. По сравнению с предыдущей версией журнал установки находить значительно удобнее, а содержание журнала разделено на три типа данных - «Предупреждение», «Информация» и «Ошибка», что позволяет пользователям быстро находить ошибки при неудачной установке.
Кроме того, при неудачной установке отображается страница часто задаваемых вопросов. На этой странице вы можете найти причину сбоя установки и соответствующее решение.
Новые команды и системные переменные
- EXDIMORDINATE – расширенный ординатный размер.
- ПОЛКОНВЕРТ - преобразование между компактными и подробными полилиниями на чертеже.
- SELECTIONPREVIEWLIMIT - определяет максимальное количество подсвеченных объектов в режиме предварительного просмотра при использовании Лассо-рамка и Секущего лассо.
- ZWREOPENACTION - определяет действия при повторном открытии ранее открытых чертежей.
- TXTEXPSWITCH - определяет способ конвертации текста в полилинии.
- OBJECTISOLATIONMODE - определяет, будут ли объекты изолированы/скрыты при переключении чертежа в скрытое состояние.
Чтобы скачать пробную версию ZWCAD 2023 и ознакомиться с новыми возможностями программой достаточно нажать на эту ссылку. Ознакомительная версия ZWCAD 2023 сохраняет полную функциональность в течение 30 дней с момента установки.
Для приобретения лицензионной версии ZWCAD 2023, демонстрации, поставки, сопровождения и обучения обращайтесь к менеджерам компании ZWSOFT.
