В ZWCAD 2024 SP1 включен масштабный пакет новшеств и улучшений, благодаря которым данное обновление можно назвать одним из самых революционных за последние годы. Новые возможности может увидеть и оценить пользователь любого уровня, так как они затронули как базовые средства проектирования (инструменты черчения примитивов и сплайнов, работа с буфером обмена), так и более продвинутые инструменты (подшивки, умная печать и т. п.).
Концентрические примитивы за один клик

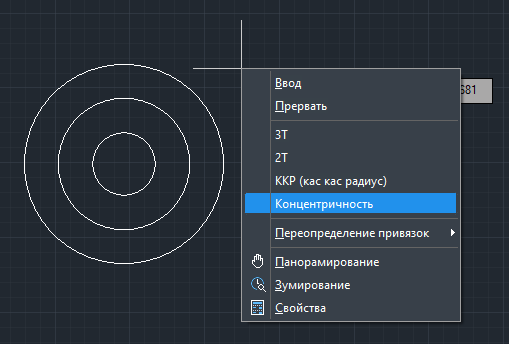

При черчении окружностей, эллипсов, многоугольников и прямоугольников теперь поддерживается параметр Концентричность. Он устраняет необходимость вручную создавать элементы по одному, позволяя сразу рисовать серию концентрических примитивов.

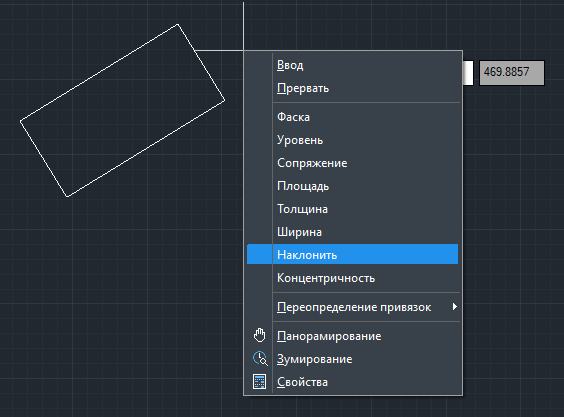

Прямоугольники под любым углом к осям
При черчении прямоугольника теперь доступен параметр Наклонить. С его помощью можно чертить прямоугольники под разными углами, а не только в традиционном горизонтальном или вертикальном направлении. Это очень важно при проектировании нестандартных зданий, знаков и других объектов с наклонными сторонами.

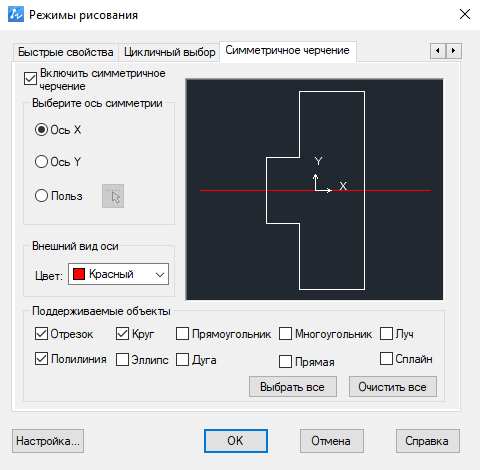

Двойная работа без усилий
Создать фигуру с горизонтальной, вертикальной или даже произвольной осью симметрии теперь можно вдвое быстрее чем раньше. Симметричное черчение повышает точность и производительность, поскольку не приходится чертить одну и ту же форму дважды.
Оптимизация работы с буфером обмена

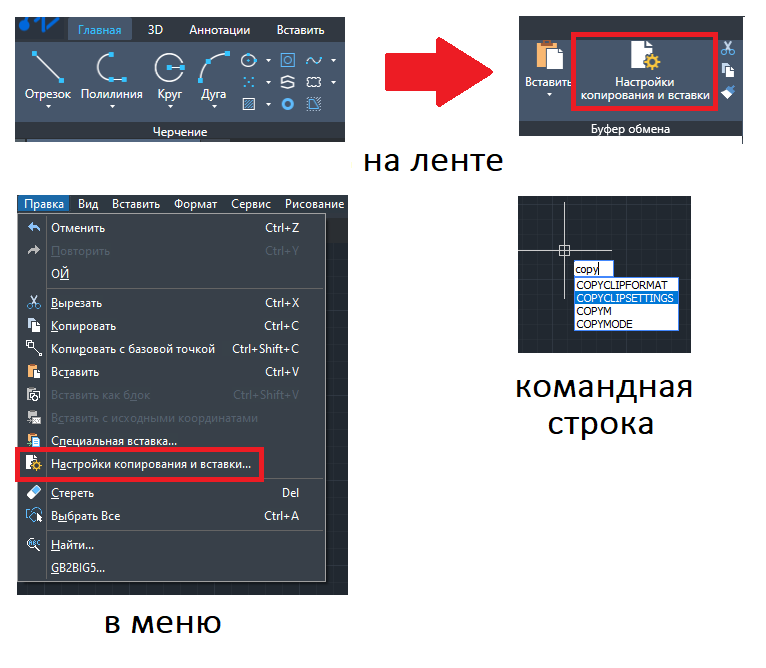

Процесс копирования и вставки стал вариативным и настраиваемым. Новое диалоговое окно предоставляет пользователю набор параметров, которые позволяют оперировать CAD элементами и изображениями, скопированными в буфер обмена. Открыть диалоговое окно Настройки копирования и вставки можно командой COPYCLIPSETTINGS, а также из ленты и классического меню.

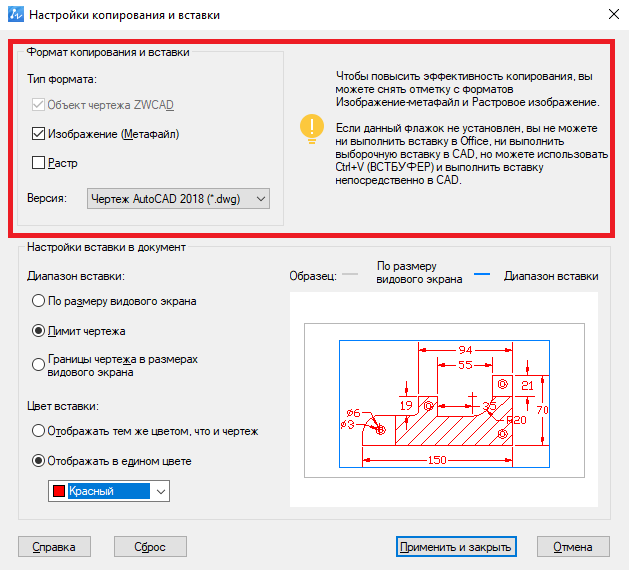

Формат вставки объектов из буфера обмена
По умолчанию скопированный объект имеет неизменяемый тип Объект чертежа ZWCAD, но можно выбрать другой формат данных, в том числе Изображение (Метафайл) и Растр. Изображение (Метафайл) предполагает хранение данных в виде метафайла и позволяет хранить объекты в виде векторной графики. Растр представляет собой растровый файл, это формат изображения по умолчанию в ОС Windows.
Диапазон вставки

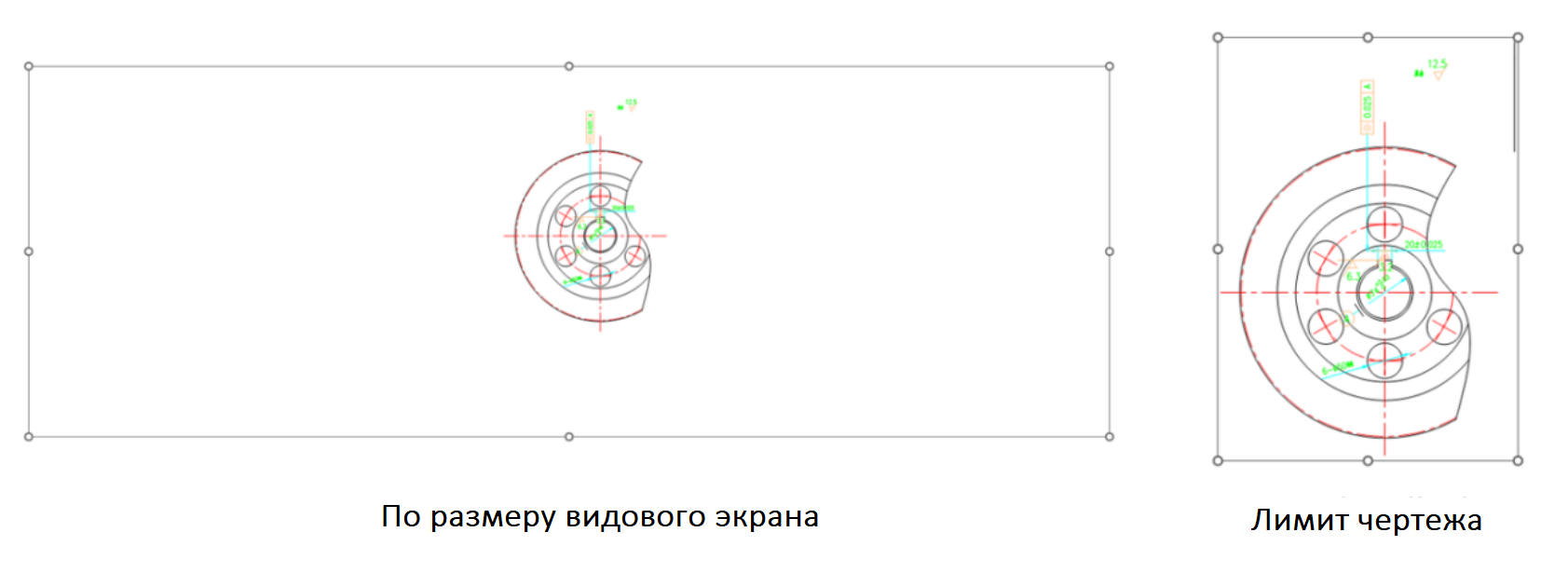

В диалоговом окне параметров пользователь может настроить тип границы изображения при вставке объектов в программу обработки документов. Доступно три режима: По размеру видового экрана, Лимит чертежа и Границы чертежа в размерах видового экрана. При выборе режима Границы видового экрана копируется весь видовой экран, таким образом, остается больше пустого пространства. При выборе режима Лимит чертежа или Границы чертежа в размерах видового экрана распознаются границы объектов и остается меньше пустого пространства.

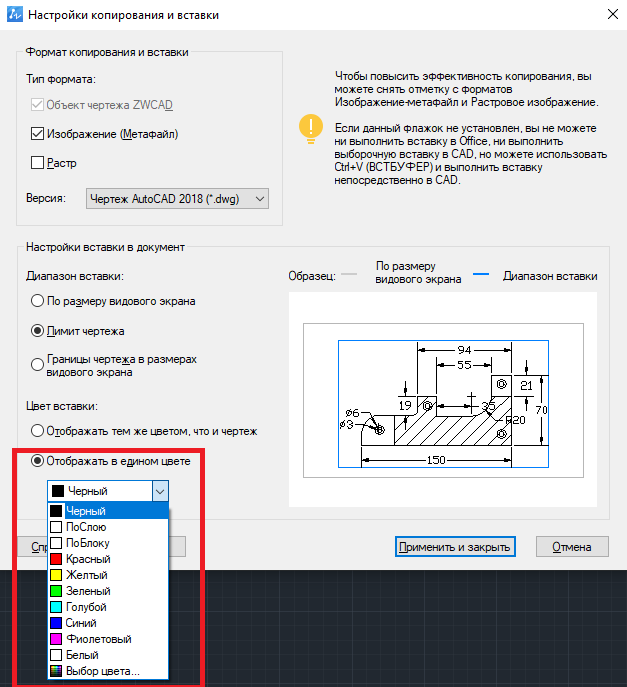

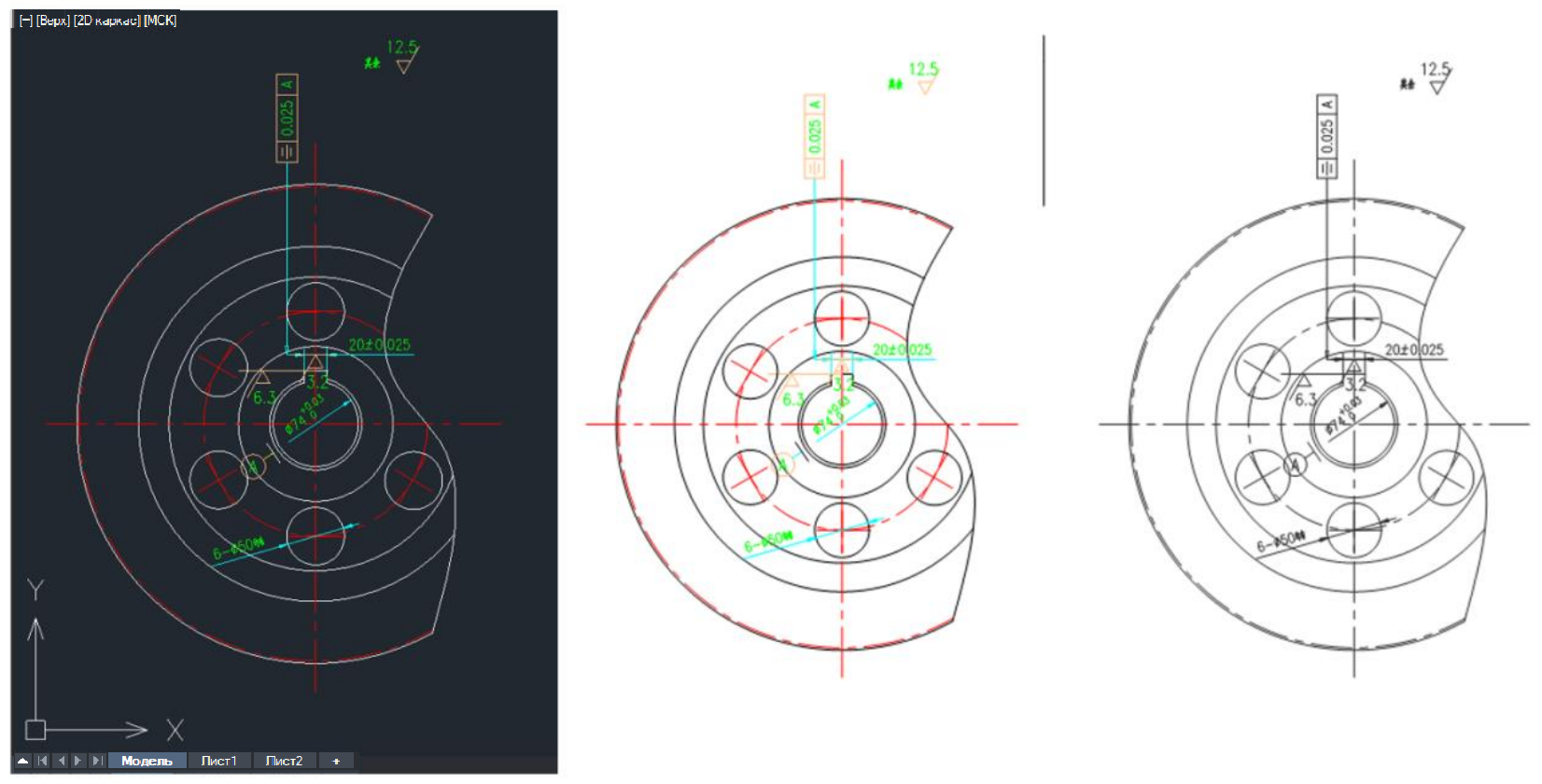

Цвет вставки
В диалоговом окне параметров можно настроить цвет изображения при вставке объектов в другие программы обработки графических данных. Можно сохранить исходные цвета или выбрать единый цвет.
Оптимизация сплайна
Функция сплайна предоставляет гибкий и эффективный инструмент для отрисовки сложных плавных кривых и поверхностей при решении различных задач. Сплайн является незаменимым инструментом для создания инженерных, архитектурных и иных чертежей. В этой версии функция сплайна была оптимизирована и усовершенствована, чтобы повысить удобство и эффективность работы с ним в разных ситуациях.
Новый подход к созданию плавных кривых

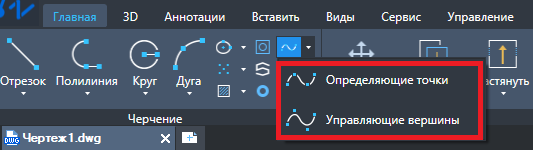

Теперь спирали, сплайны и некоторые другие объекты объединены в понятие сплайн для повышения удобства работы с плавными кривыми. В процесс создания сплайна добавлен параметр Метод, предлагающий на выбор два способа создания сплайнов: по определяющим точкам и управляющим вершинам. Для построения сплайна желаемым методом можно также выбрать соответствующую кнопку на ленте.

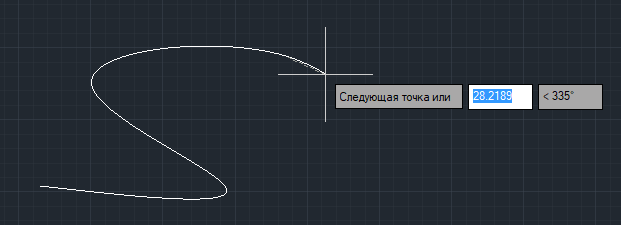

Если сплайн создается путем указания определяющих точек, каждая точка по умолчанию находится на кривой. Параметр Узлы позволяет выбрать один из математических методов размещения узлов сплайна: хорда, квадратный корень длины хорды и однородный, что дает больше гибкости при черчении.

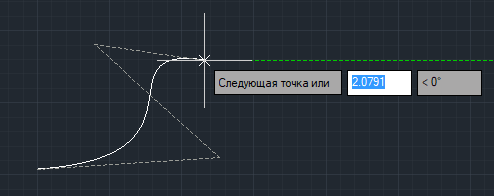

При создании сплайна путем указания управляющих вершин все точки, кроме конечных, расположены за пределами кривой, а пользователь регулирует направление кривой с помощью управляющих вершин. Кроме того, добавлен параметр Порядок сплайна. Пользователь может напрямую корректировать форму кривой, меняя значение порядка, чтобы добиться нужного эффекта.
Автоматическое создание сплайна

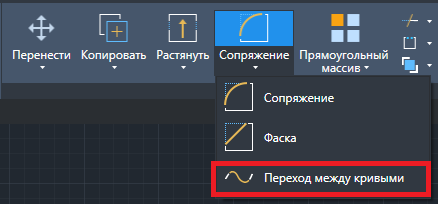

Новая команда ПЕРЕХОД (_BLEND), поможет легко и эффективно создать сплайн в разрыве между двумя выбранными прямыми или кривыми.
Оптимизация диспетчера подшивок
Диспетчер подшивок - это эффективный инструмент для управления чертежами с возможностью печати чертежей. В этой версии оптимизированы существующие возможности и улучшен имеющийся функционал. Прежде всего, на диспетчере подшивок появились две новые вкладки для группировки и более гибкой работы с листами подшивки, добавлена возможность переопределения параметров их печати, а также расширены средства создания ведомости листов.

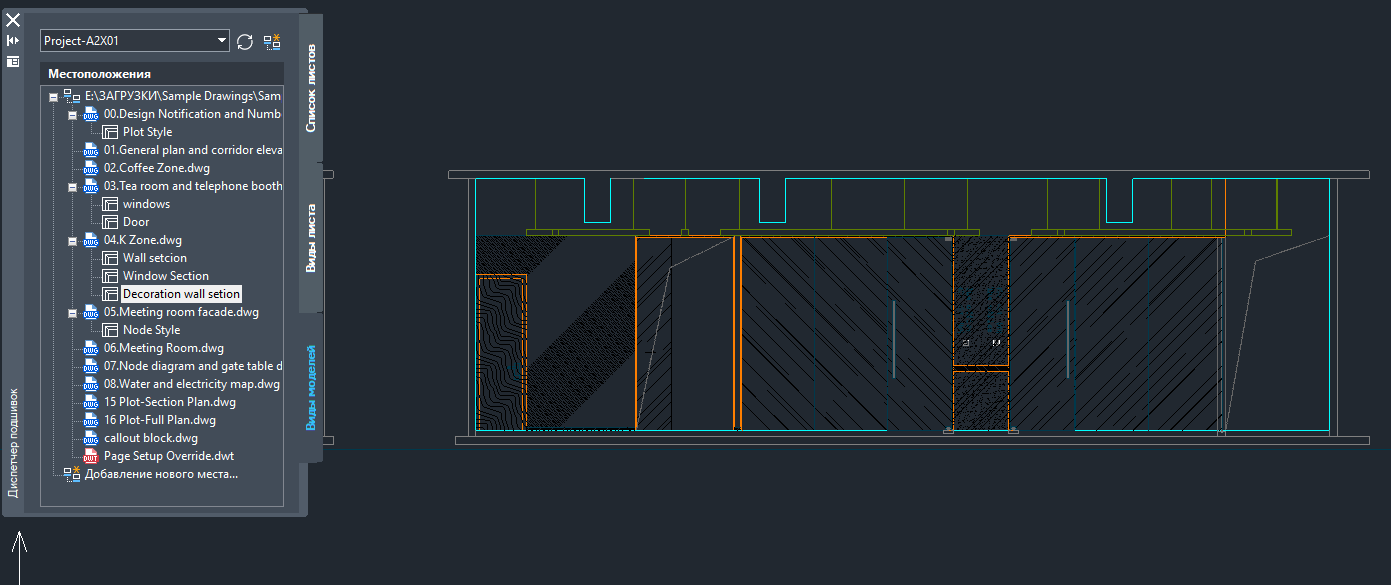

Виды моделей
На этой вкладке можно группировать списки видов из пространства модели в файлах чертежей, что позволяет с легкостью добавлять виды в список листов в качестве внешних ссылок.

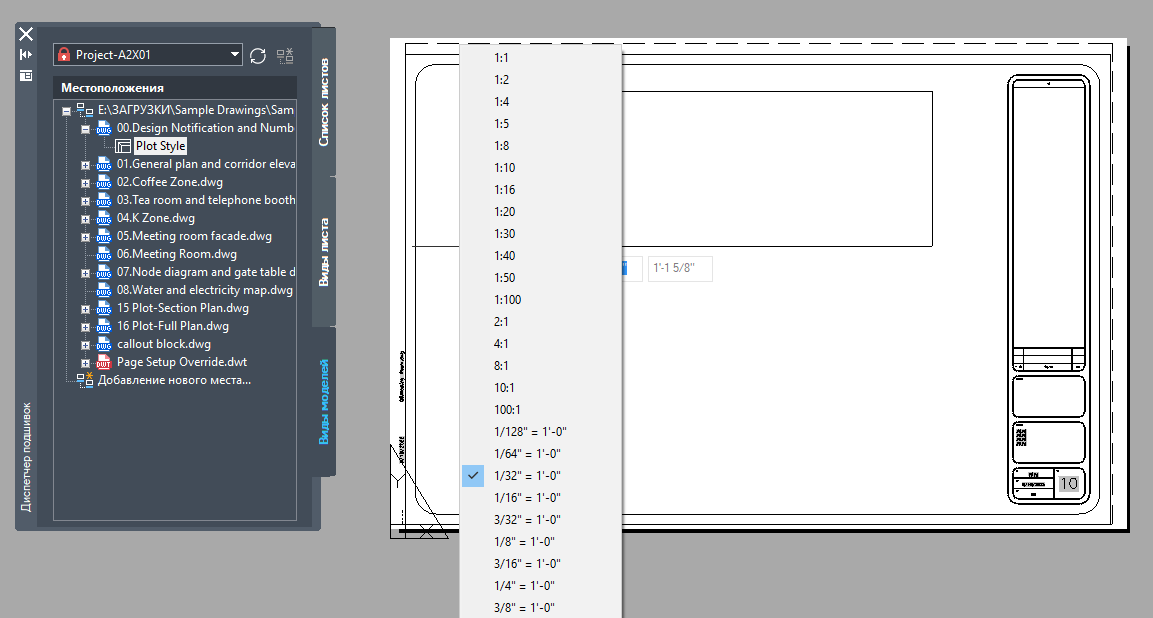

Кроме того, можно вставлять виды моделей из разных чертежей на выбранные листы в подшивке. При вставке видов можно выбрать необходимый масштаб.

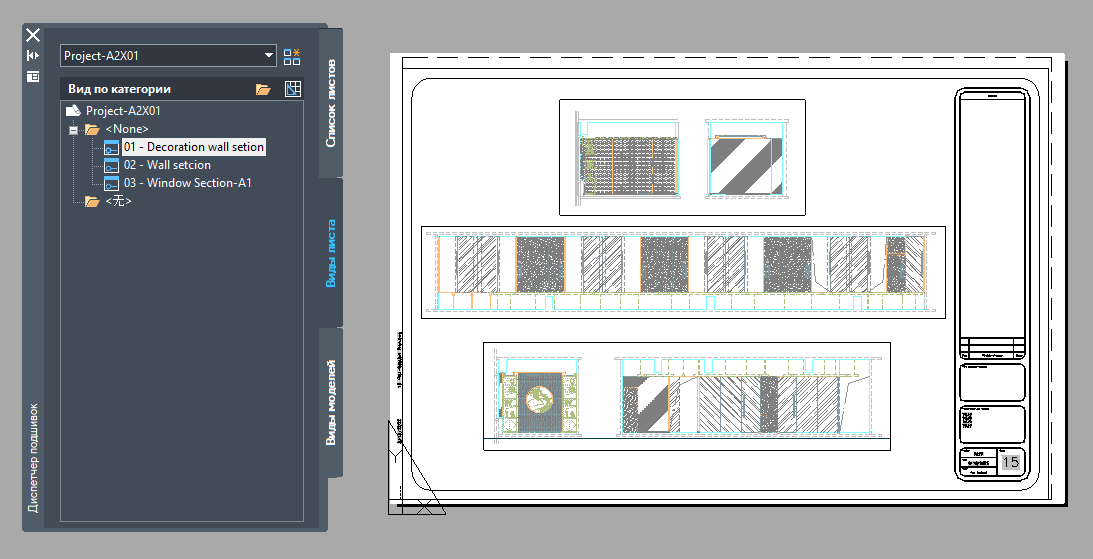

Виды листа
Вкладка предназначена для централизованного управления видами листов, добавленными в подшивку. Каждый вид листа представляет собой независимый чертеж. Пользователь может задавать категорию вида, а также размещать на видах листов блоки-метки для видов и блоки-идентификаторы.

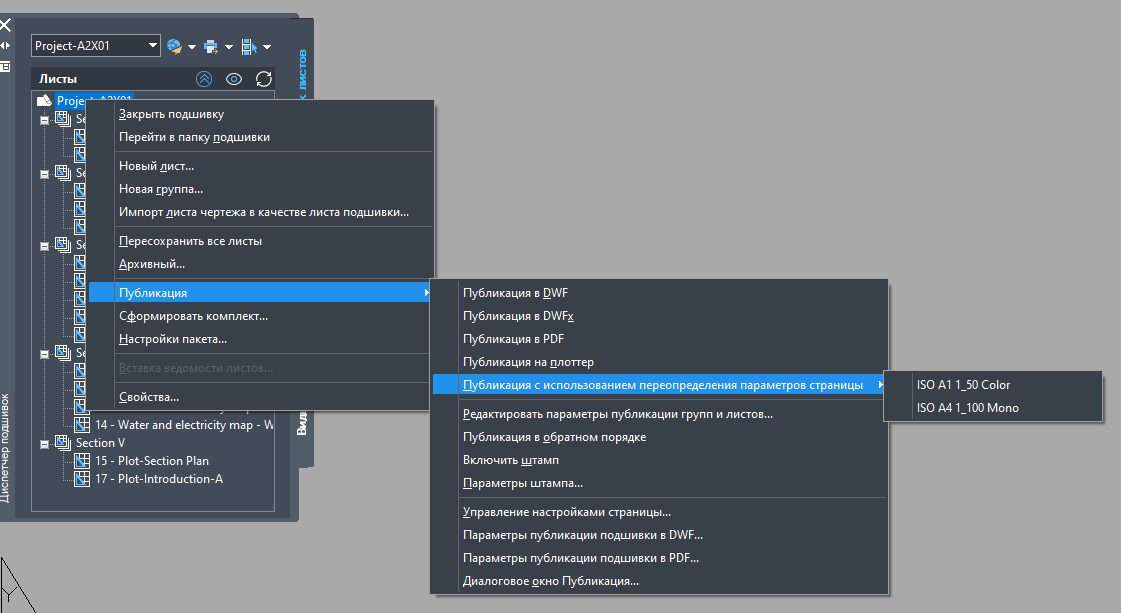

Переопределение параметров страницы
Добавлен режим печати Переопределение параметров страницы, позволяющий сохранять шаблоны параметров страницы для различных сценариев печати в файлах DWT. Если в свойствах подшивки указан альтернативный файл параметров страницы, можно использовать для печати параметры страницы из этого файла. Это позволяет повысить эффективность пакетной печати чертежей.

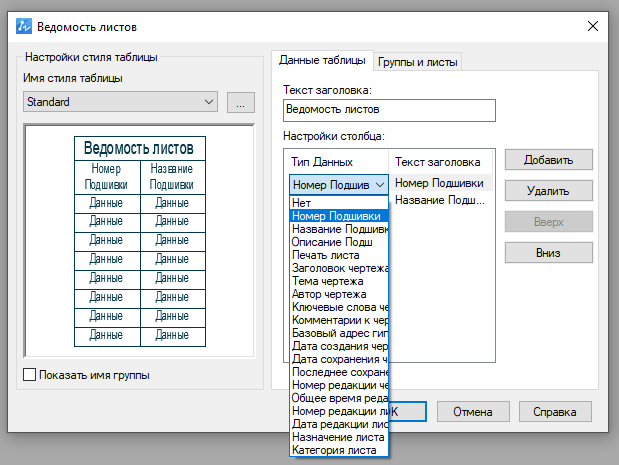

Оптимизация ведомости листов
Добавлено 17 типов данных, которые могут быть использованы при создании ведомости листов. Таким образом, в ведомость листов теперь может быть включен более широкий ряд компонентов.

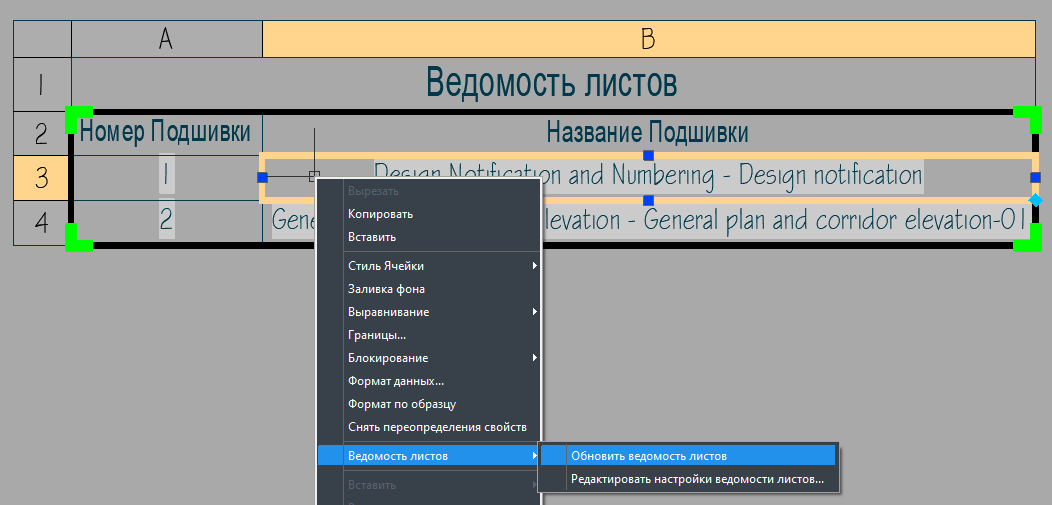

Ведомость листов дополнена функциями обновления и редактирования, чтобы можно было поддерживать актуальность данных. Функция редактирования позволяет вносить изменения в ведомость и обновлять ее стиль, предоставляя более гибкие возможности при создании ведомости листов.
Оптимизация Умной печати
Функция умной пакетной печати значительно повышает эффективность вывода данных на печать. В новой версии этот знакомый и привычный многим инструмент оптимизирован и усовершенствован, а в диалоговом окне появились новые параметры:

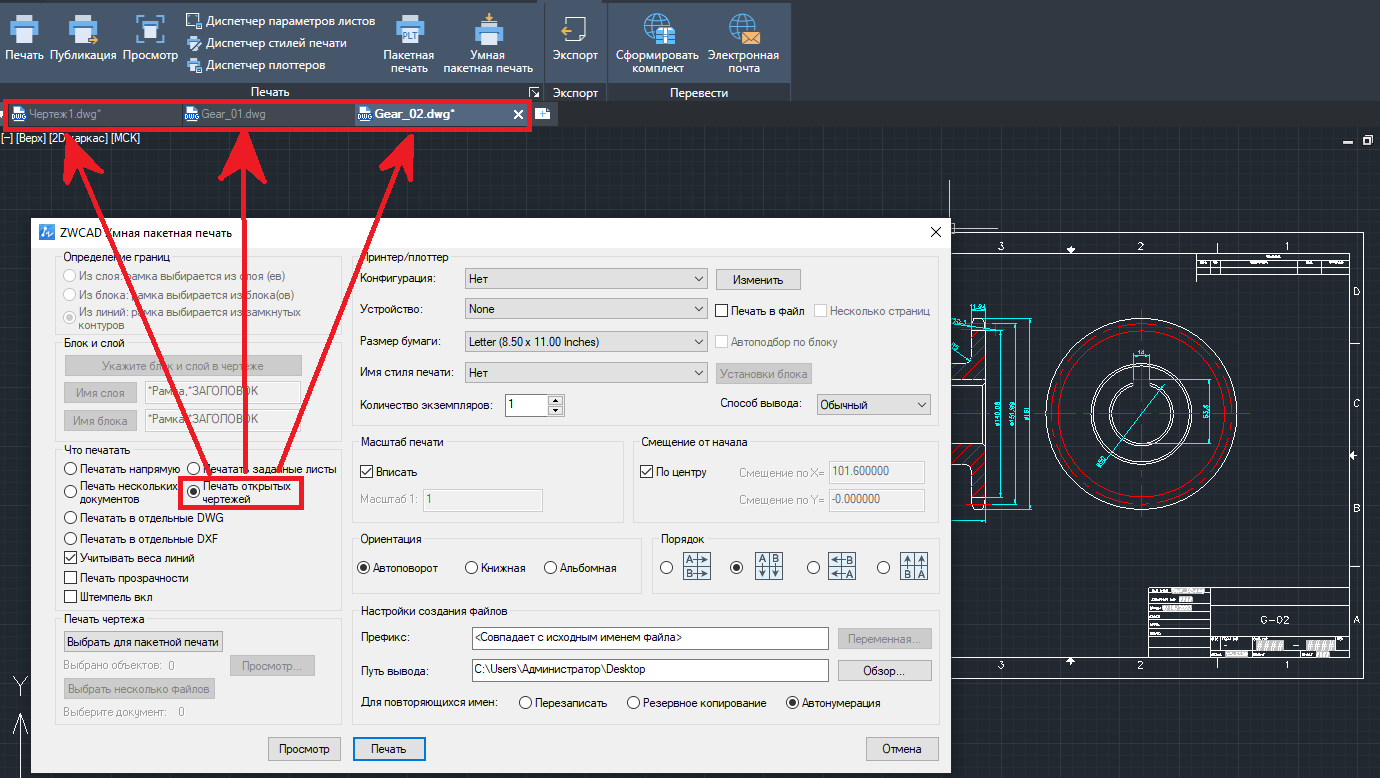

Печать открытых чертежей
позволяет вывести на печать все чертежи, открытые в ZWCAD.

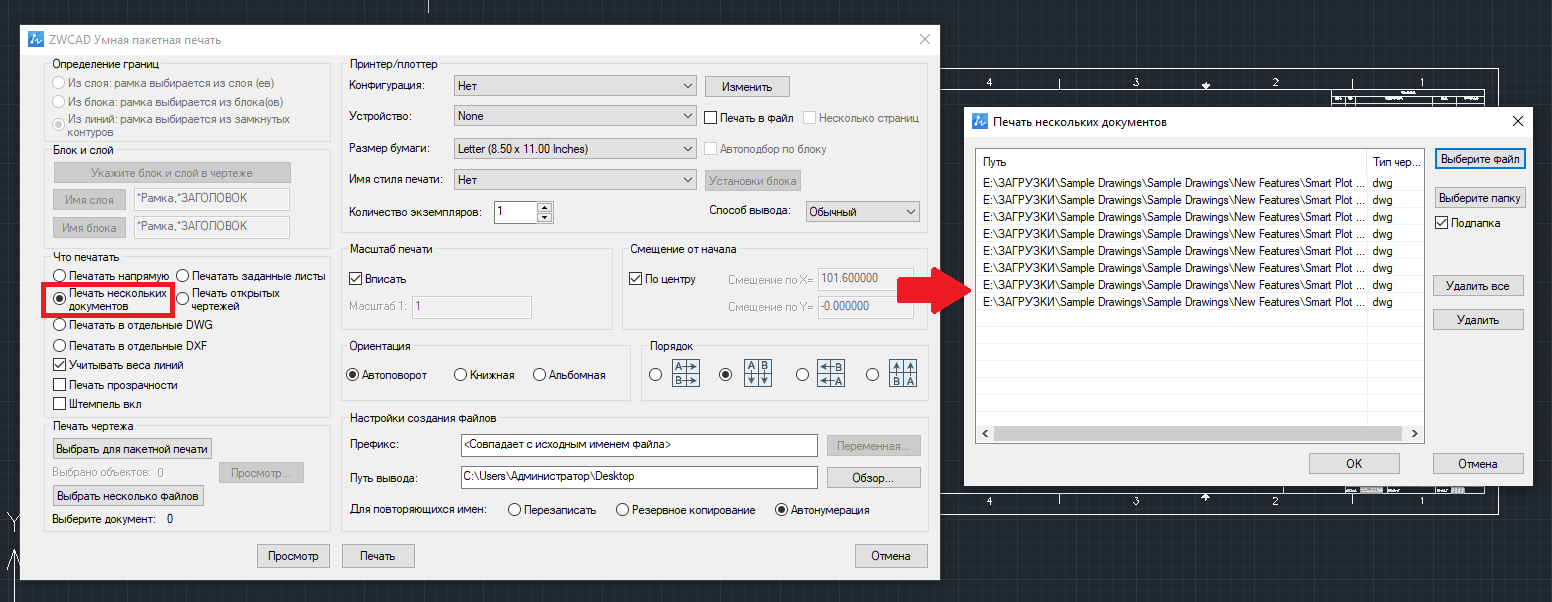

Печать нескольких документов
Позволяет отправлять на печать несколько чертежей из разных папок, что значительно повышает эффективность пакетной печати
Количество выбранных чертежей отобразится в диалоговом окне. Перед печатью пользователь может нажать кнопку Предварительный просмотр и убедиться в том, что выбраны верные чертежи.
Размер листа по размеру чертежа

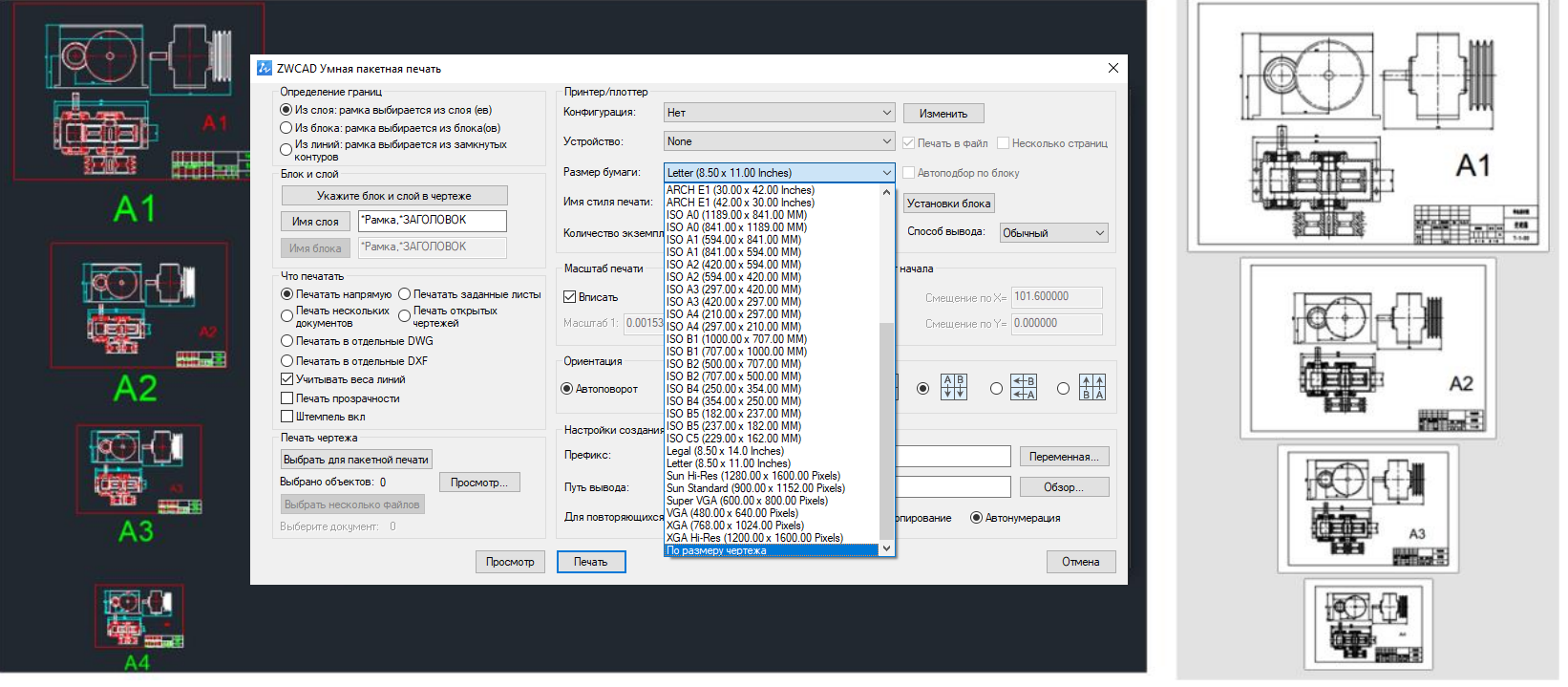

При указании размера бумаги теперь можно выбрать параметр По размеру чертежа. В этом случае в пространстве модели, содержащем чертежи с разными размерами листа, будет автоматически распознаваться размер бумаги для печати соответствующего чертежа.
В текущей версии опция По размеру чертежа поддерживает только стандартные размеры с масштабом 1:1 для печати. Если распознать стандартный размер не удастся, по умолчанию будет выбран формат A4.

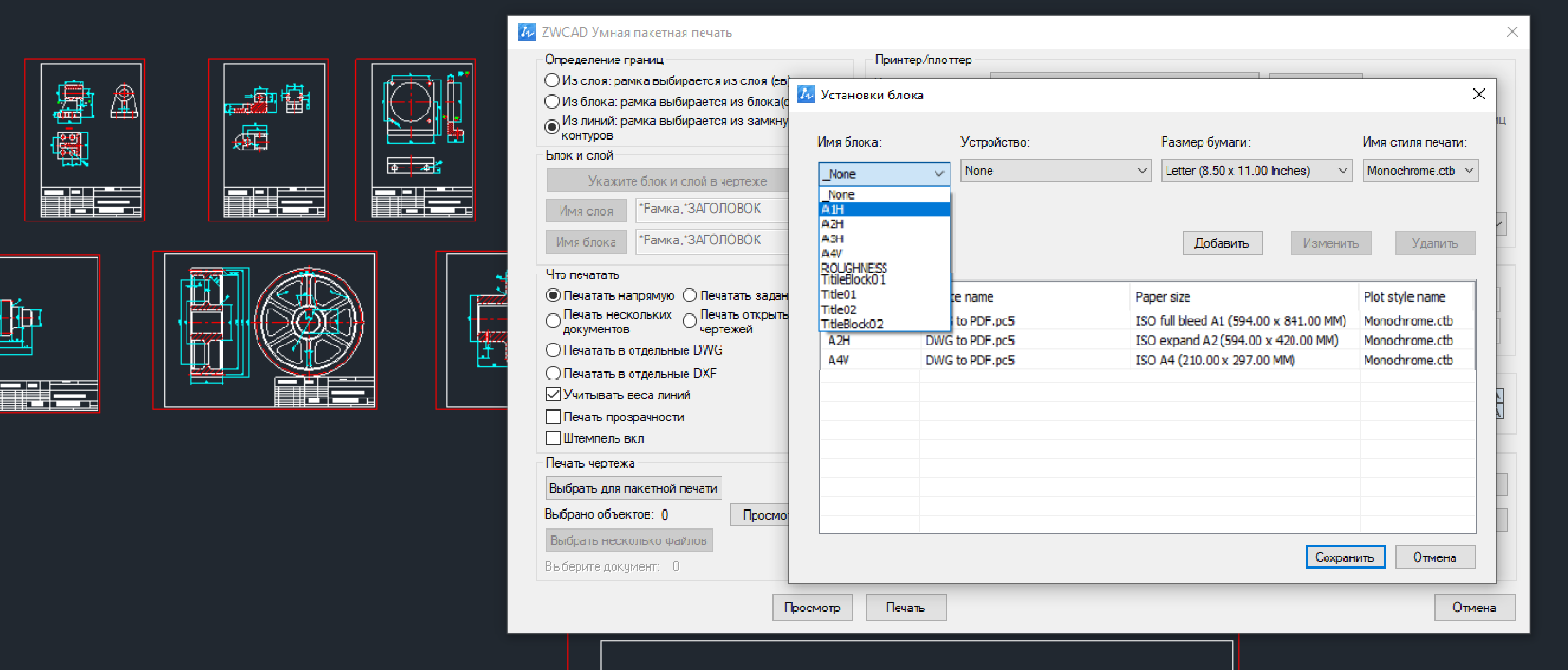

Раскрывающийся список имен блоков
Помогает в диалоговом окне Установки блока выбрать нужный блок для связи его с конфигурациями печати.
Оптимизация инструмента площади
Данный инструментарий обычно применяется для измерения и вычисления площади графических объектов. С ее помощью можно быстро и точно рассчитать площадь объекта, даже имеющего сложную геометрию. Эта функция часто используется в процессе архитектурного проектирования, землеустроительных работ, в технических чертежах и при выполнении других задач.
Функция предварительного просмотра площади

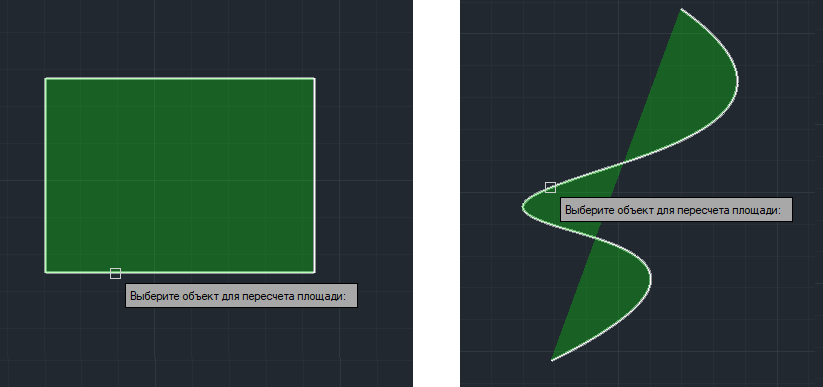

После того как с помощью соответствующего параметра команды выбран расчет площади объекта, курсор использует границы объектов в качестве рамки выбора. В этом случае при наведении курсора на контур можно увидеть заштрихованным тот объект, площадь которого будет рассчитана при исполнении команды.
Оптимизация вычисления площади
Прежде всего, улучшено вычисление площади объектов с заливкой. Теперь ребра и пустоты распознаются точнее и не учитываются в расчетах. При наличии перекрывающихся частей программа не дублирует вычисления. Также модернизирован алгоритм вычисления площади объектов со сплайновыми кривыми.
Оптимизация операций обрезки и удлинения
- Теперь команды ОБРЕЗАТЬ и УДЛИНИТЬ доступны в трех режимах: Быстрый, Стандартный и Расширенный. В быстром режиме все объекты автоматически используются как кромки или границы обрезки, поэтому пользователю больше не нужно выбирать по одной кромки для обрезки или удлинения. Благодаря объединению функций пользователь может легко выбирать режим в зависимости от своих задач, не запоминая лишних команд.
- Теперь можно щелкнуть сторону объекта, которую нужно удлинить, и сразу же выполнить операцию, не выбирая весь объект. Исключение из процесса одной операции позволяет сэкономить время и усилия.
- Функция удлинения расширена и теперь поддерживает сплайны.
- Текст теперь можно обрезать по линии контура.
Оптимизация функции увеличения длины объекта (УВЕЛИЧИТЬ)
- Поддержка измерения эллипса, эллиптической дуги и расчета длины окружности.
- Возможность изменения длины эллиптической дуги путем указания длины, угла или процента длины, а также общей длины или абсолютного значения общего угла.
- Поддержка функции сокращения длины сплайна. Для этого можно указать отрицательное значение, процент длины или общую длину.
- При выборе нескольких объектов можно измерять длину и изменять значения длины нескольких объектов.

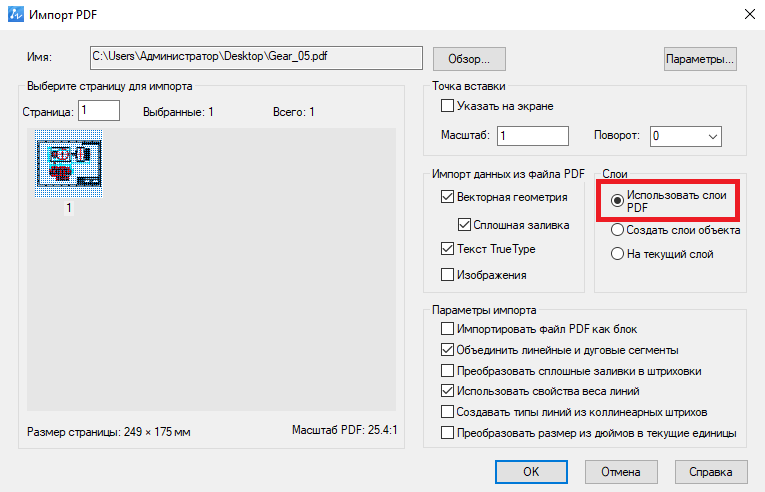

Оптимизация импорта PDF
При импорте PDF-документов теперь можно импортировать из них слои.
Ручки для настройки масштаба видового экрана

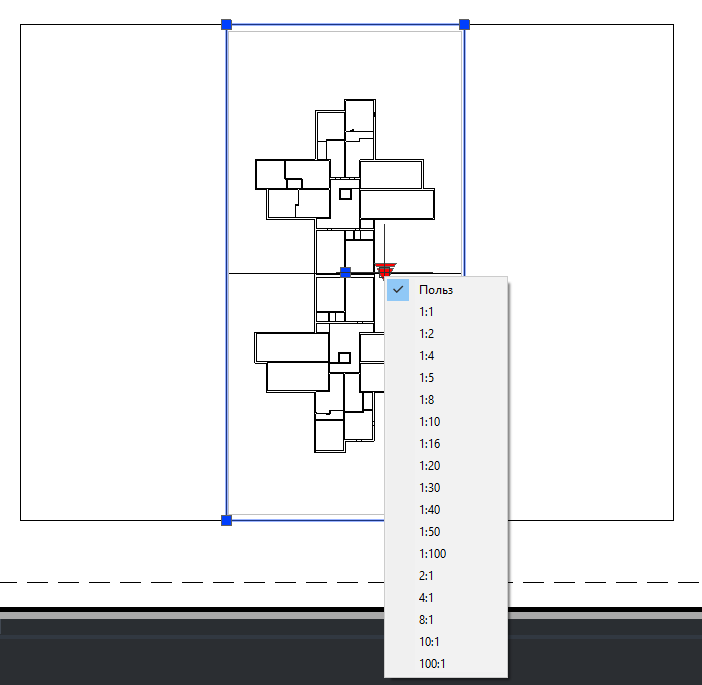

На видовых экранах листа теперь есть ручки для быстрого изменения масштаба видового экрана пользователем.
Чтобы скачать пробную версию и ознакомиться с новыми возможностями ZWCAD достаточно нажать на эту ссылку. Ознакомительная версия ZWCAD 2024 сохраняет полную функциональность в течение 30 дней с момента установки.
Для приобретения лицензионной версии ZWCAD 2024, демонстрации, поставки, сопровождения и обучения обращайтесь к менеджерам компании Сапрсофт.
