ZWCAD является удобным и привычным инструментом для инженеров, проектировщиков и специалистов смежных отраслевых направлений не только в России, но и по всему миру. Оставаясь одним из наиболее популярных САПР, ZWCAD развивается, предлагая своим пользователям всё новые функции и возможности, делающие работу точнее и проще. Не стал исключением и новый ZWCAD 2022 SP1, выпущенный компанией ZWSOFT.
Модуль ArcGIS
Роль географических информационных систем (ГИС) растет с каждым днем. Современное градостроительное проектирование все чаще предполагает необходимость учета и систематизации геопространственных данных.

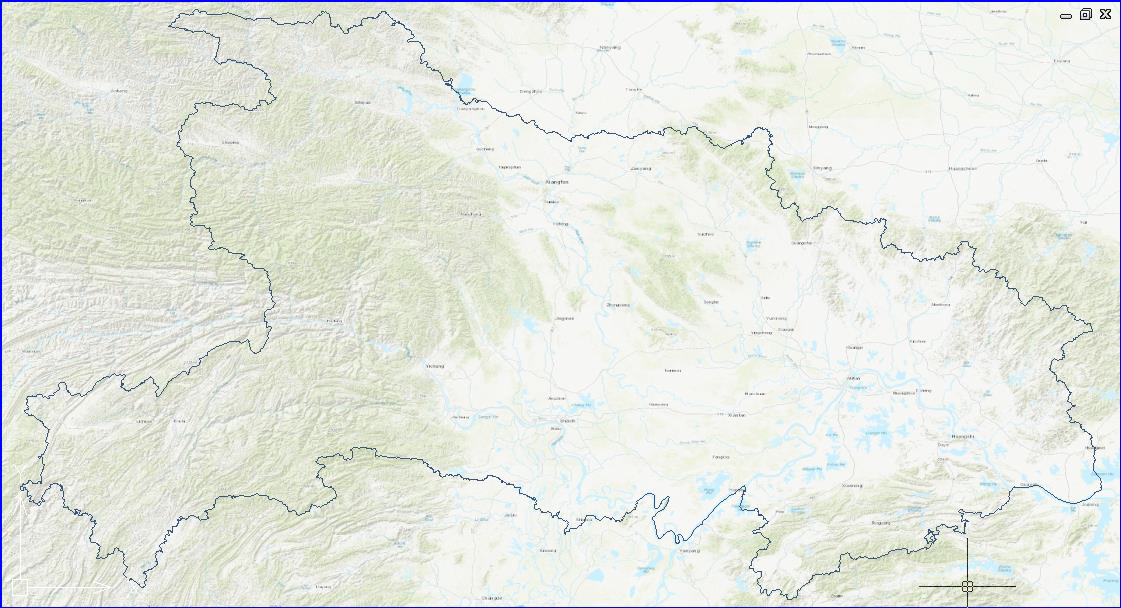

Как известно, Земля – эллипсоид, и поэтому, при переводе карты 3D-вида в 2D-вид, всегда возникают какие-то непредвиденные искажения. Модуль ArcGIS позволяет вставлять карту, основанную на выбранной пользователем проекционной системе координат, позволяя минимизировать эти искажения и получить более точное отображение.

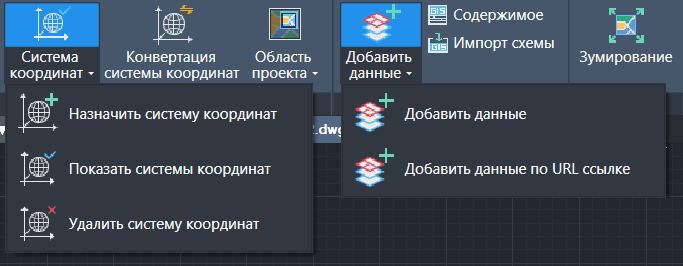

Функция добавления данных позволяет вставить выбранную карту и автоматически назначить текущему чертежу систему координат (по умолчанию это WGS 1984 Web Mercator Auxiliary Sphere). При добавлении данных по URL-адресу (в настоящее время к загрузке доступны карты и данные из базы данных ArcGIS), применяется система координат из объектного слоя, который будет добавлен к текущему чертежу.
После добавления системы координат к чертежу можно просмотреть более подробную информацию о ней.

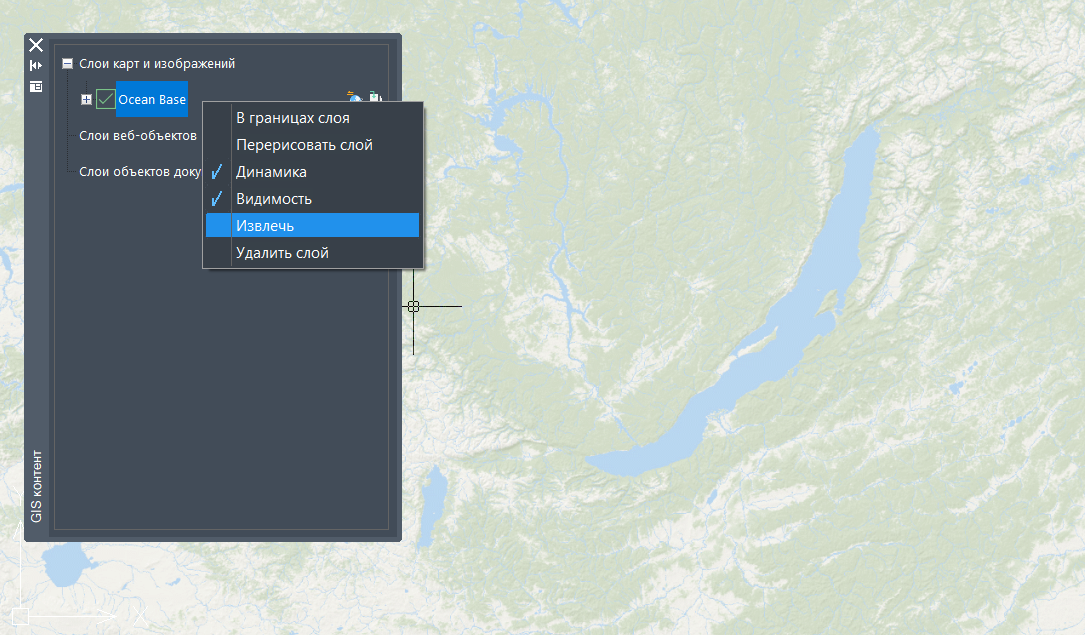

На панели инструментов ГИС контент отображены слои объектов, добавленных на чертеж. Кроме того, с ее помощью можно выполнять ряд дополнительных действий, например Извлечь содержимое слоя (например, изображение карты) для последующего использования вне ZWCAD,
Также модуль содержит другие полезные в работе функции:
- Область проекта: определение зоны, элементы внутри которой будут динамически обновляться в процессе работы.
- Зуммирование: увеличение масштаба изображения до определенной области проекта.
- Схема импорта: импорт объектных слоев из других существующих DWG чертежей.
- Идентификация объекта: просмотр подробных атрибутов выбранного объекта.
- Конвертация системы координат: преобразование чертежа из текущей системы координат в новую с сохранением преобразования в качестве новой копии.
Новый режим привязки

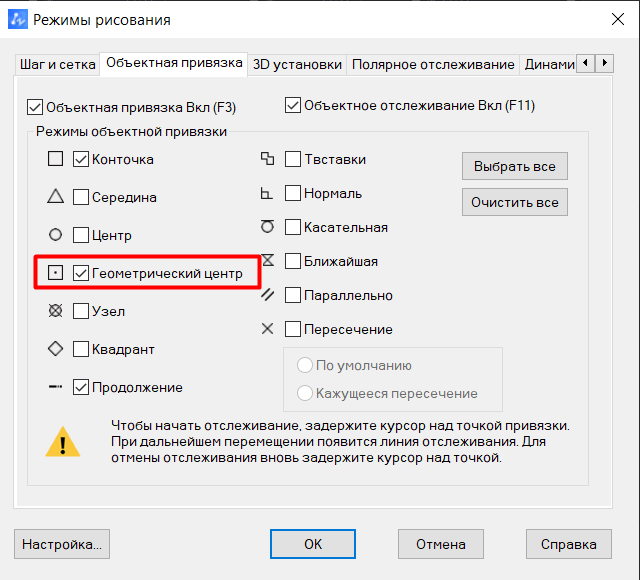

На панели настройки режимов привязки теперь можно обнаружить новый режим привязки к Геометрическому центру. Данный режим позволяет выполнить привязку в геометрическому центру замкнутой полилинии или сплайна.
Другие улучшения

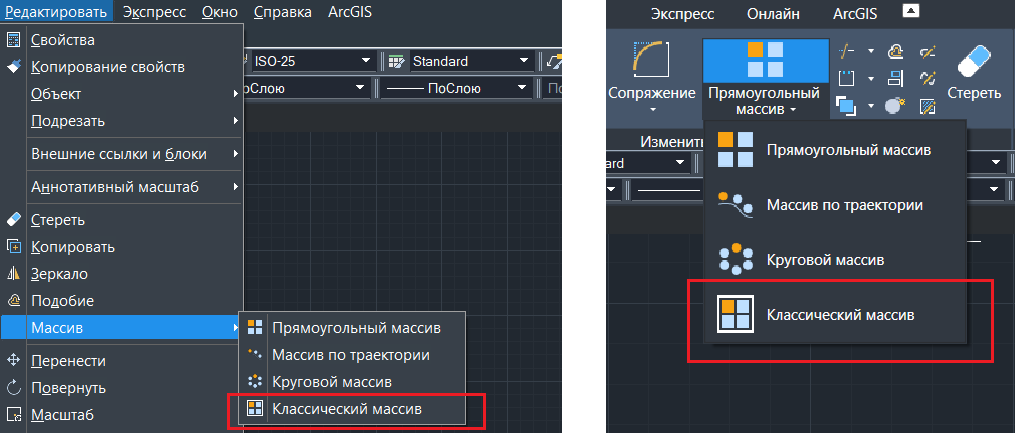

- Для пользователей, предпочитающих использовать классический (не ассоциативный) массив, добавлена соответствующая кнопка в интерфейс.
- В меню команды -ШТРИХ добавлены 2 новые опции.

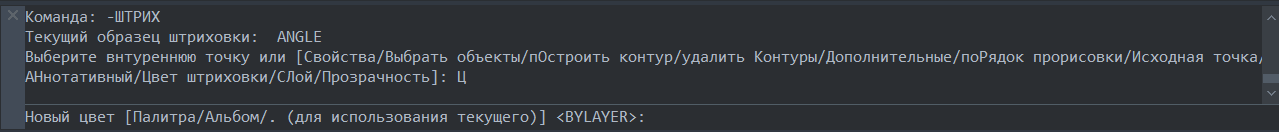

Параметр "Цвет штриховки" (введите в командной строке "Ц") позволяет изменить цвет штриховки с стандартного ПоСлою на определенный.

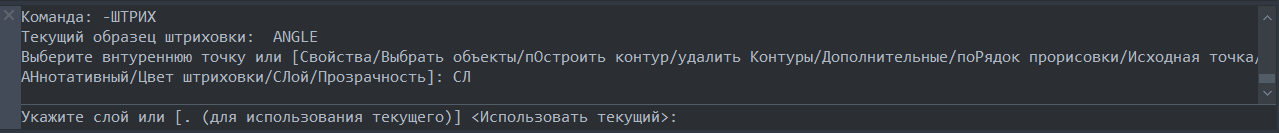

Параметр "СЛой" (введите в командной строке "СЛ") помогает определить конкретный слой, на котором будет располагаться создаваемая штриховка.
Чтобы скачать пробную версию ZWCAD 2022 и ознакомиться с новыми возможностями программой достаточно нажать на эту ссылку. Ознакомительная версия ZWCAD 2022 сохраняет полную функциональность в течение 30 дней с момента установки.
Для приобретения лицензионной версии ZWCAD 2022, демонстрации, поставки, сопровождения и обучения обращайтесь к менеджерам компании ZWSOFT.
