Компания ZWSOFT рада сообщить российским пользователям о выходе ZWCAD 2021 Service Pack 2!
Обновленная версия доступна бесплатно всем пользователям ZWCAD 2021. Для пользователей других версий ZWCAD действует акция на скидку 20 % на обновление и новые лицензии.
Предлагаем вашему вниманию краткий обзор новых и улучшенных возможностей ZWCAD 2021 SP2.

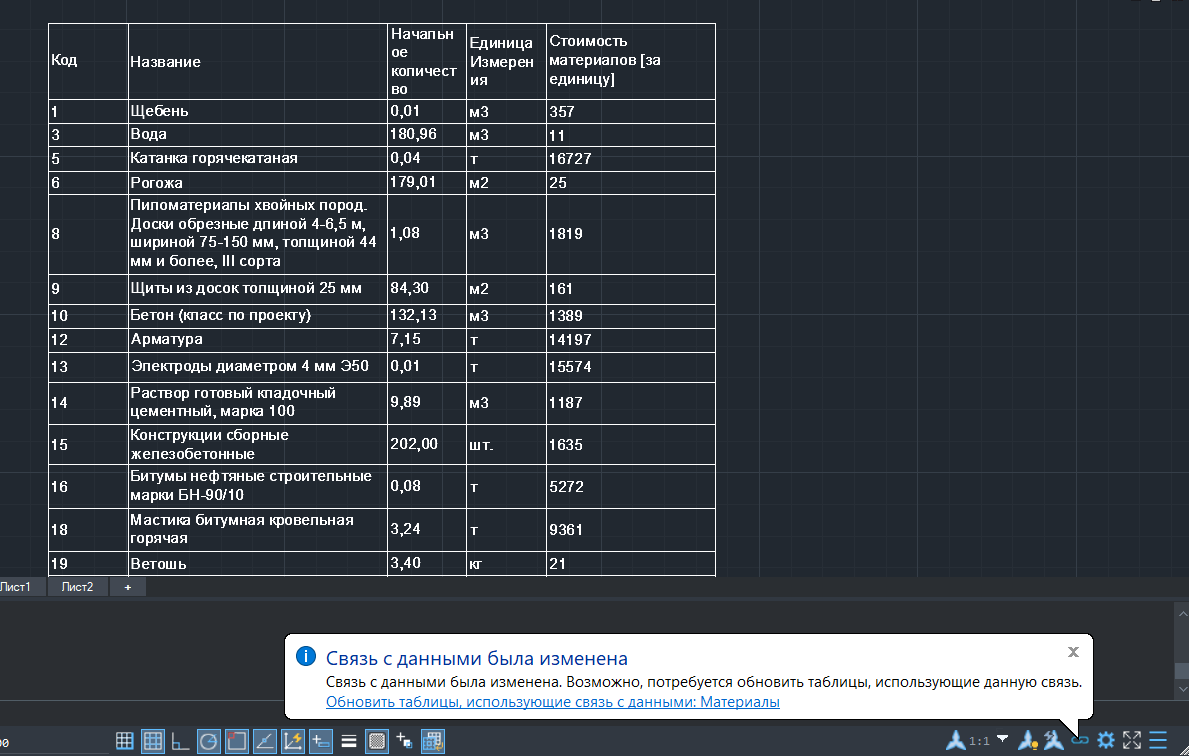

Связь c данными
Технология связи с данными в ZWCAD делает работу с таблицами проще и удобней. При использовании этой технологии данные чертежа связываются с данными листа или диапазона ячеек файла Excel® (.xls/.xlsx/.csv). При внесении изменений во внешний файл данные в чертеже могут быть изменены и приведены в соответствие со связанным файлом простым кликом по ссылке в информационном сообщении, появившемся в ZWCAD.
Создать связь с данными можно через диалоговое окно Вставка таблицы либо через Диспетчер связей данных.

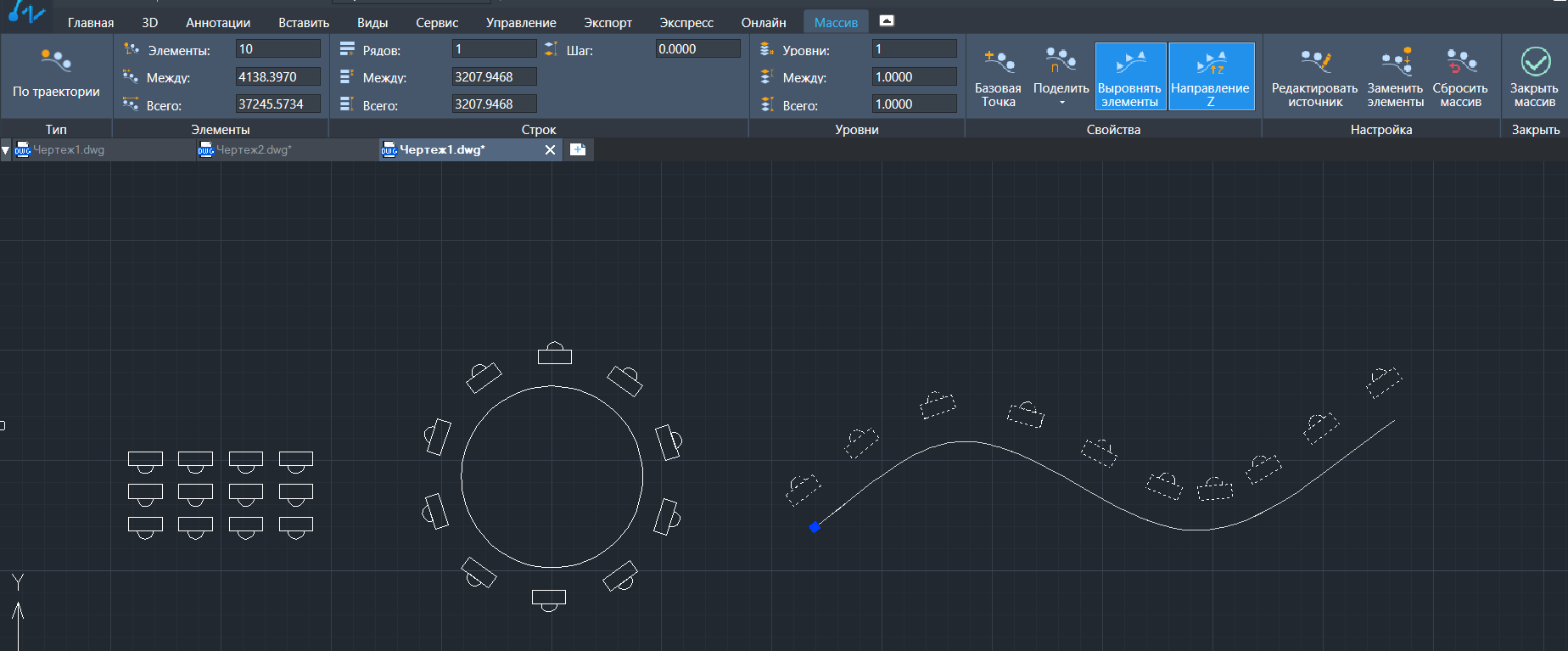

Массивы
Теперь доступно создание Массива по траектории, которое позволяет равномерно распределить элементы массива вдоль заданного пути, используя для этого один из методов: распределить по траектории заданное количество элементов либо расположить элементы на заданном расстоянии друг от друга. Кроме того, массив теперь может быть ассоциативным. Параметры массива можно изменять перетягиванием управляющих ручек или же используя специальную контекстную вкладку Ленты.
С помощью этой вкладки можно корректировать существующий массив, например, редактировать исходный элемент. При этом можно увидеть изменения перед тем, как сохранить измененный массив или отменить изменения.

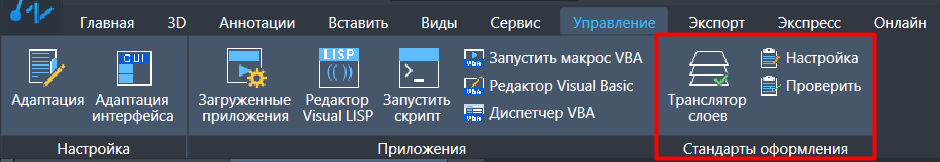

CAD стандарты и НОРМАКОНТРОЛЬ
Часто над созданием одного проекта может работать несколько проектных групп, в каждой из которых приняты свои собственные CAD стандарты. Для проверки итогового чертежа на соответствие заданным стандартам разработана специальная функция. Для этого требуется создать специальный файл спецификации, включающий в себя стандарты слоев, стилей текста, мультивыносок и других аннотаций, и сохранить его в файл стандартов (*.dws).

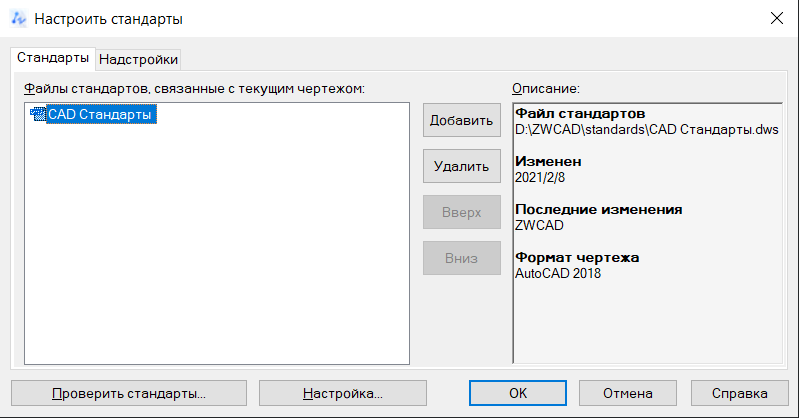

Для стандартизации чертежа нужно связать с ним файл стандартов и выполнить проверку на наличие различий между ними. После выполнения проверки настройки чертежа могут быть откорректированы вручную или автоматически.

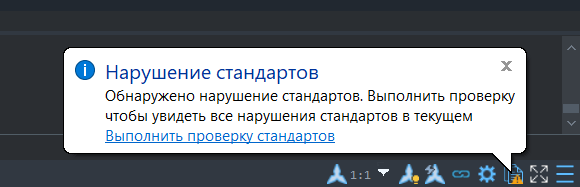

При создании в чертеже объекта, не соответствующего стандартным параметрам, в программе появляется информационное сообщение.

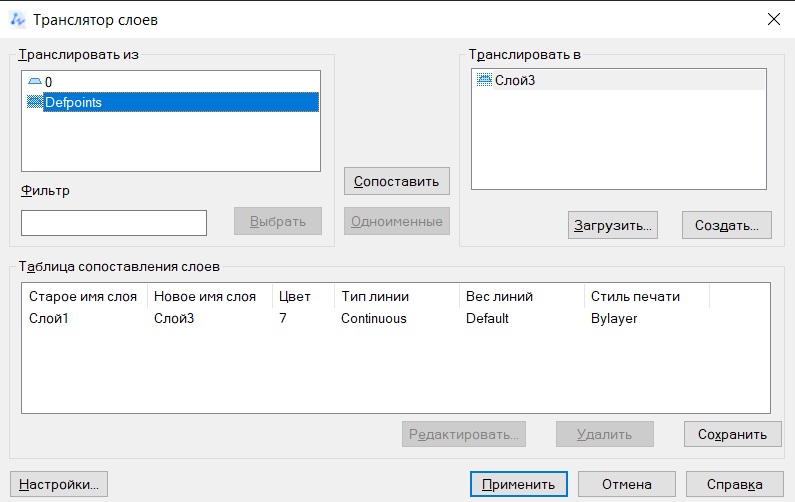

Специальная функция Транслятор слоев помогает переносить свойства слоев из текущего чертежа в другой.
Редактирование значений полей с помощью команды Propulate

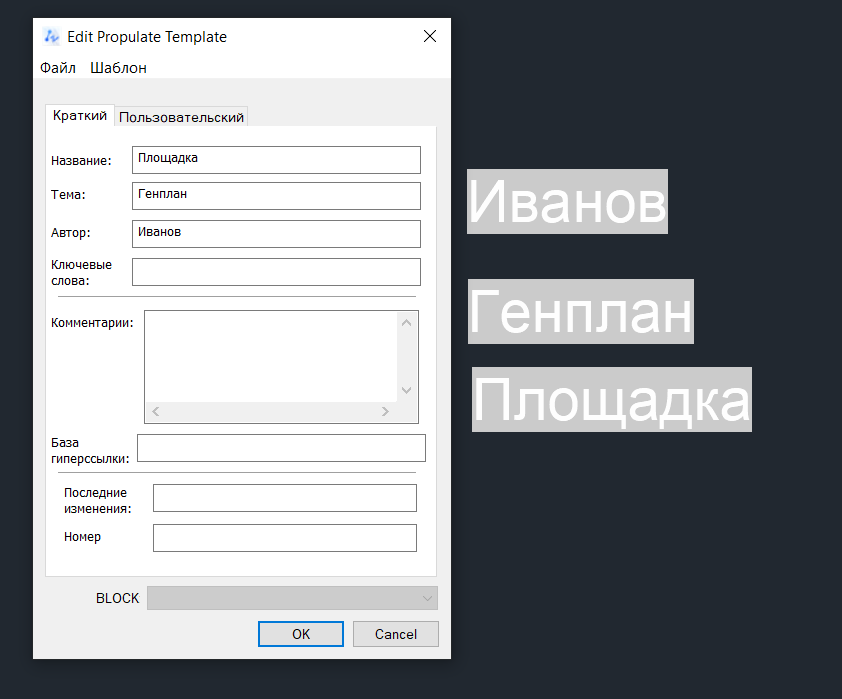

Еще один новый инструмент в ZWCAD - Propulate. Он позволяет редактировать набор значений стандартных полей (свойств) чертежа, который может быть применен как к текущему чертежу, так и к другим чертежам. Команда PROPULATE вызывает диалоговое окно, в котором можно отредактировать свойства.

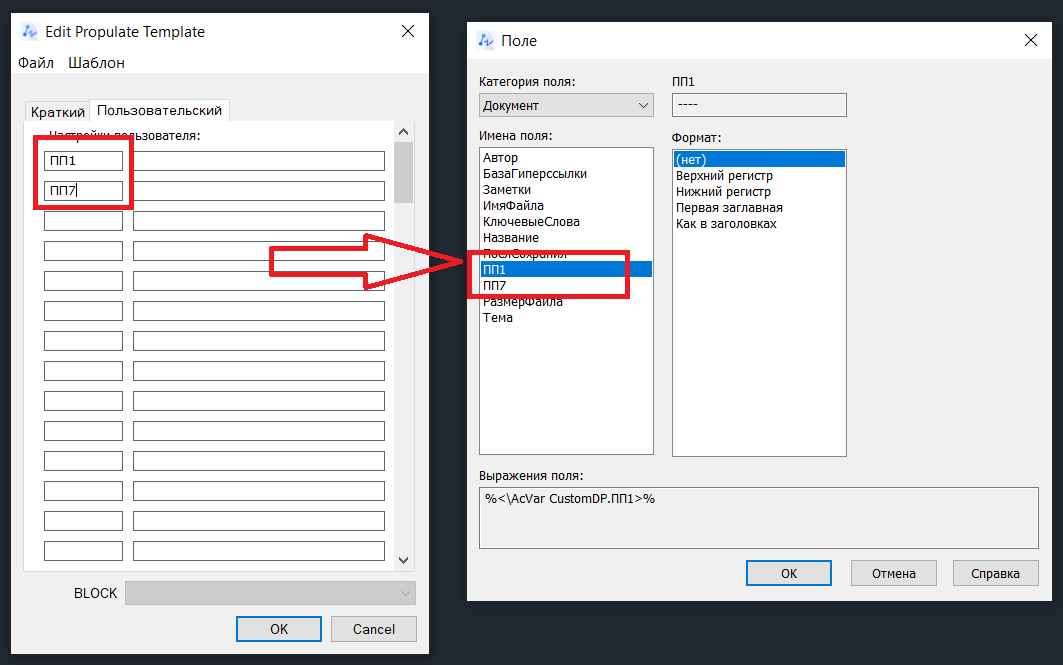

Кроме того, при помощи данной команду можно создавать дополнительные поля для последующего использования через стандартный инструментарий вставки полей. Это очень удобно при наличии специальных требованиям к проектам.
Настройка строки состояния

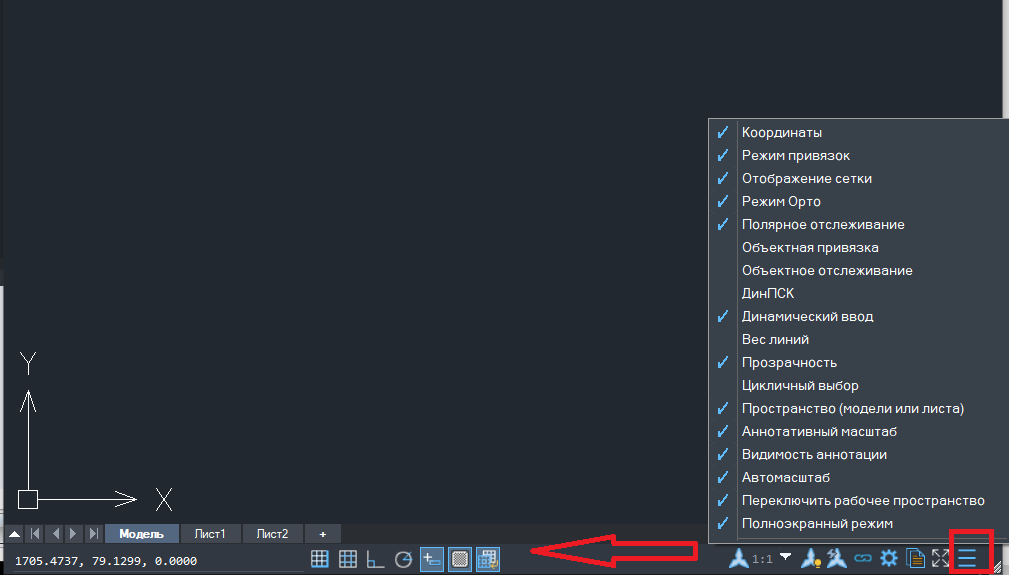

По умолчанию на строке состояния отображается множество значков (кнопок), регулирующих работу с чертежом. Однако, по факту чаще всего необходимо отображение только части из них. Теперь можно выбрать из списка те значки, отображение которых действительно нужно, и отключить отображение остальных.
Автозаполнение ячеек таблицы

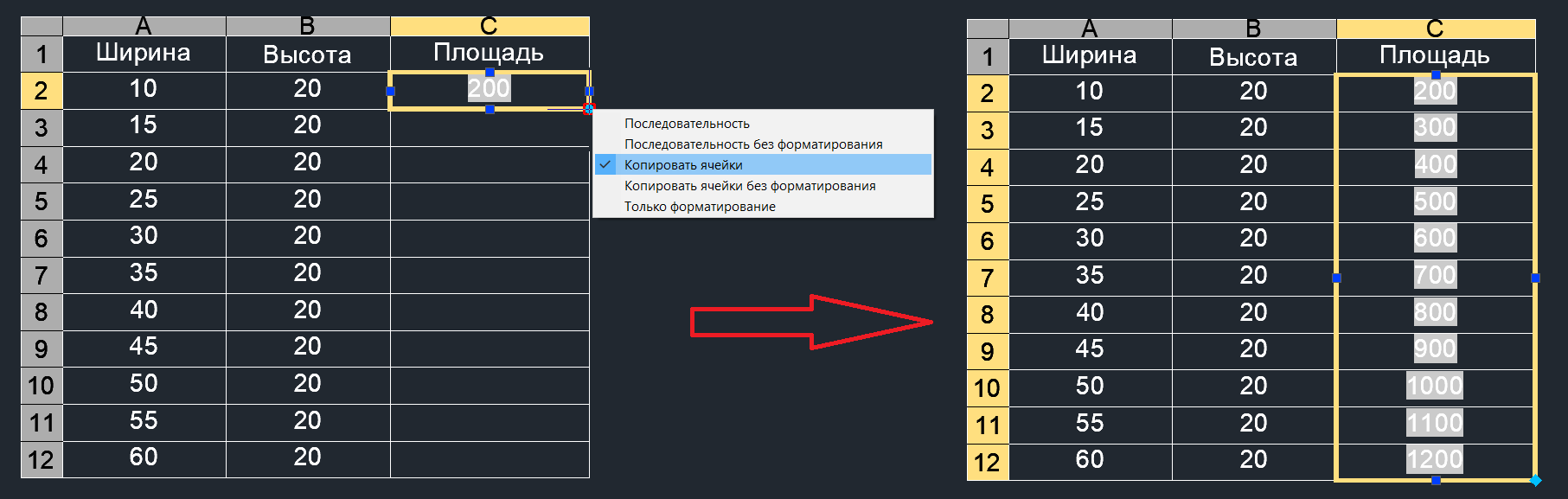

Эта возможность стала следующим этапом улучшения функциональности таблиц после появления в них формул в ZWCAD 2021. Перетягивая голубую управляющую ручку в правом нижнем углу ячейки, можно заполнить другие ячейки автоматически точными значениями по заданным правилам (например, в порядке возрастания) либо заранее заданными формулами, как показано ниже.

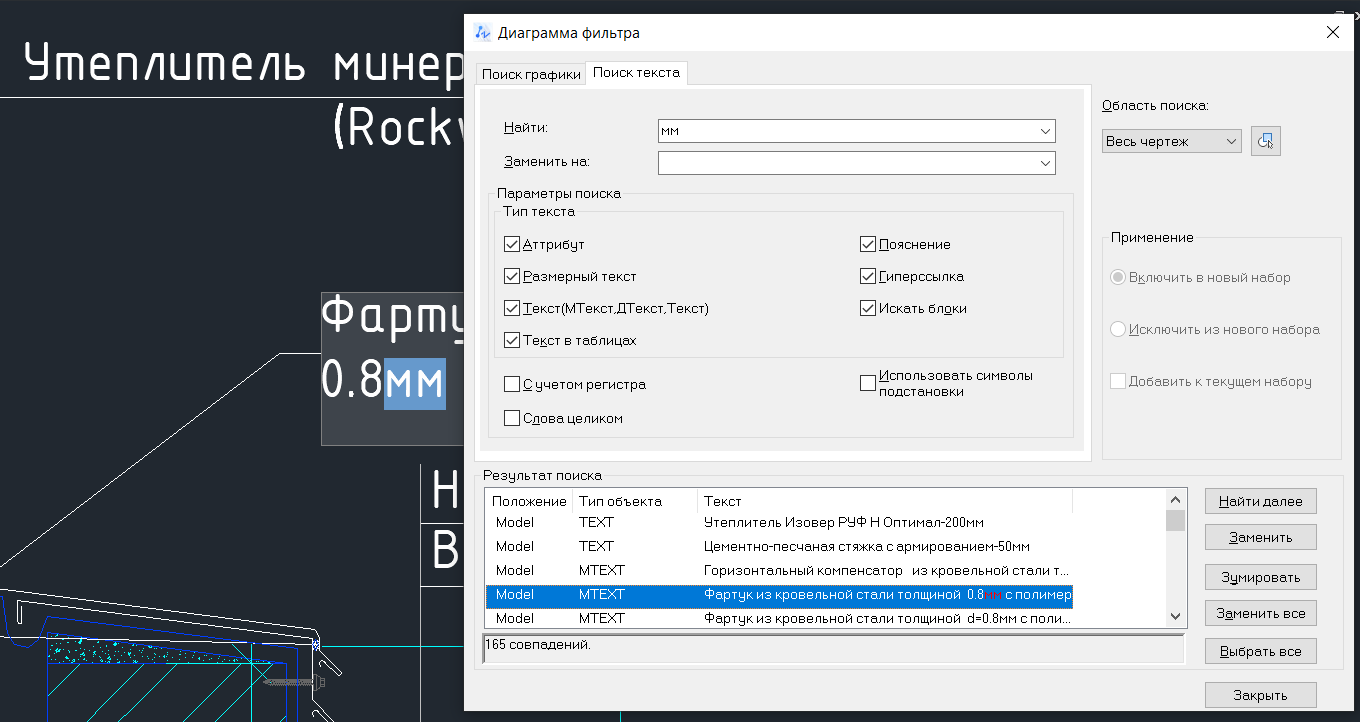

Улучшенный поиск
Поиск точного элемента, например, слова, в большом комплексном чертеже является непростой задачей. Новая расширенная функция поиска помогает обнаружить точное расположение искомого слова. Это позволяет экономить много времени и сил.
Оптимизация DGN экспорта
Файлы DGN обычно используются при строительном проектировании, например, при проектировании автомагистралей или мостов. С помощью DGN экспорта файлы DWG могут быть экспортированы в формате DGN, что обеспечивает обмен данными без потерь между ZWCAD и другими CAD-решениями, такими как MicroStation ® .
Для экспорта чертежей в файлы DGN V7 и V8 можно использовать команды DGNEXPORT, -DGNEXPORT или EXPORT.

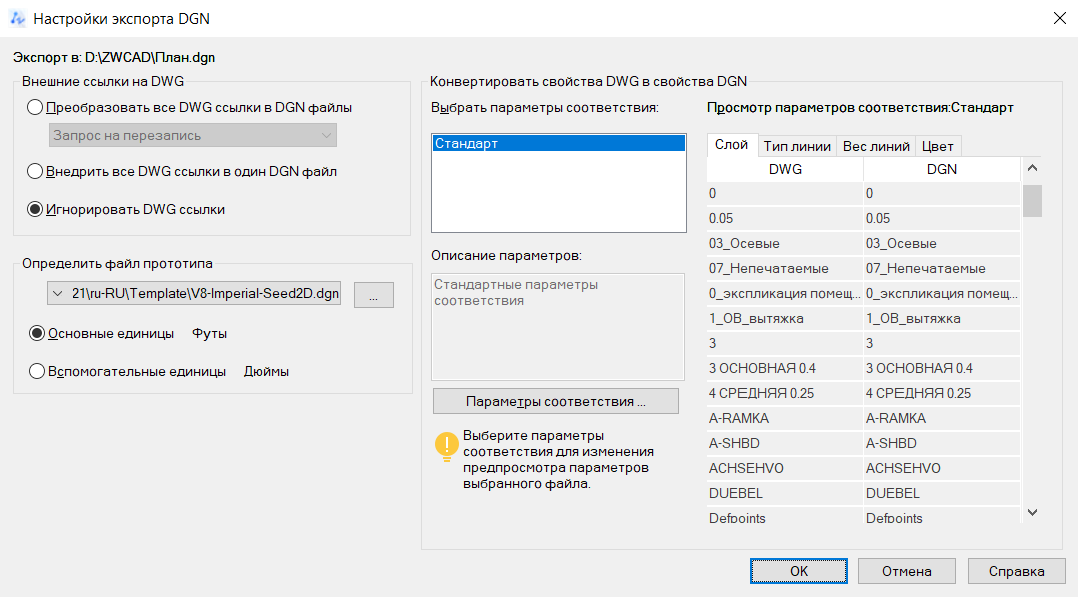

После выбора пути экспорта DGN появится диалоговое окно Экспорт параметров DGN. В этом диалоговом окне можно преобразовать, привязать или игнорировать внешние ссылки на DWG, указать файл прототипа (файл шаблона MicroStation®) и сопоставить свойства DWG со свойствами DGN в соответствии с определенными правилами. Все эти настройки будут применены к экспортируемому файлу DGN.

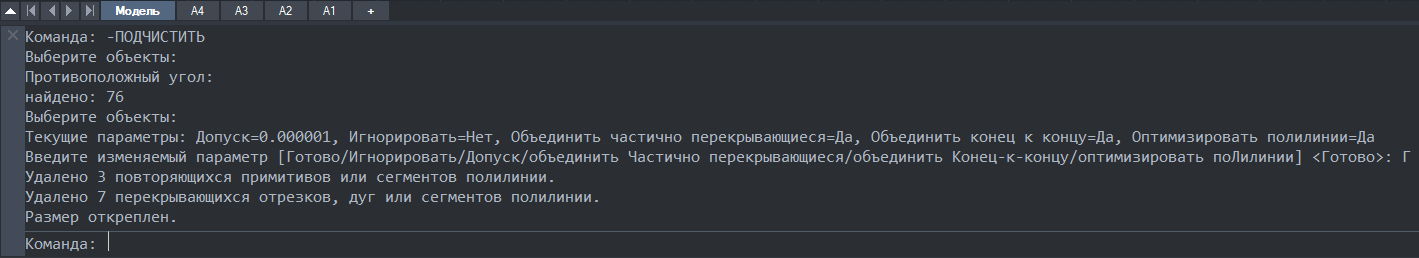

Команда -ПОДЧИСТИТЬ ( -OVERKILL)
Раньше при использовании команды ПОДЧИСТИТЬ (OVERKILL) для удаления дубликатов объектов управление исполнением команды можно было выполнять только через диалоговое окно. Теперь, с появлением команды -ПОДЧИСТИТЬ выполнить эти действия можно, следуя инструкциям в командной строке.
Чтобы скачать пробную версию и ознакомиться с новыми возможностями программой достаточно нажать на эту ссылку. Ознакомительная версия ZWCAD 2021 сохраняет полную функциональность в течение 30 дней с момента установки.
Для приобретения лицензионной версии ZWCAD 2021, демонстрации, поставки, сопровождения и обучения обращайтесь к менеджерам компании ZWSOFT.
