Популярная программа CES-Топо для построения топографических условных знаков в среде ZWCAD и AutoCAD получила обновление до версии 1.6.0. Программа располагает инструментами для преобразования чертежа из 2D в 3D, инструментами для построения и редактирования откосов, инструментами для упрощения оформления планов и прочими утилитами для автоматизации рутинных задач.
В версии 1.6.0. содержатся новые модули :
Наименование модуля | Описание модуля |
CES-Утилиты - Работа с полилиниями - Преобразовать сегмент в дугу | для пользователей ZWCAD и совсем старых версий AutoCAD, в которых нет удобных инструментов для таких манипуляций. |
CES-Утилиты - Работа с полилиниями - Преобразовать сегмент в прямую | для пользователей ZWCAD и совсем старых версий AutoCAD, в которых нет удобных инструментов для таких манипуляций. |
CES-Утилиты - Работа с блоками - Прибавить к атрибуту блока случайное число | Позволяет прибавить к значению выбранного атрибута блоков, выбранных по маске тип-слой, случайное число. |
CES-Утилиты - Работа с текстом - Нумерация текста и атрибутов | Позволяет нумеровать текстовые объекты и атрибуты блоков путем последовательного указания объектов на экране. |
CES-Утилиты - Работа с текстом - Удалить символы у текстовых объектов | Позволяет удалить заданное количество символов(с начала или с конца) у выбранных текстовых объектов |
CES-Утилиты - Работа с текстом - Выровнять текстовые объекты | Позволяет выровнять текстовые объекты по горизонтали или вертикали |
CES-Топо - Растительность - Площадные топознаки (комбинации) | Возможность комбинировать несколько площадных условных знаков "растительность" внутри одного контура. |
Подробнее о модуле CES-Топо - Растительность - Площадные топознаки:

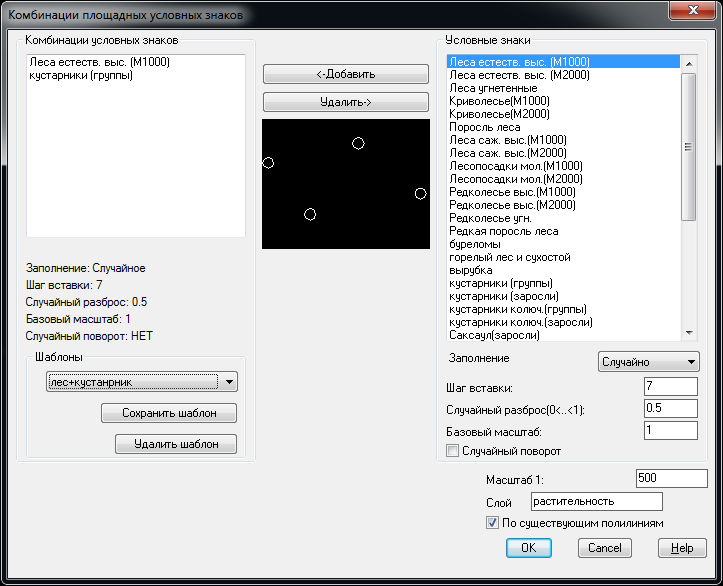

Каждому условному знаку из списка в правой части окна соответствует блок и ряд параметров, используя которые, модуль заполняет контур(полилинию) условным знаком.
- Заполнение - метод заполнения контура, ромбом, квадратом или случайно.
- Шаг вставки - собственно шаг вставки. Масштабируется в зависимости от текущего масштаба.
- Случайный разброс - случайный отскок от узлов сетки, от 0 до 1. чем меньше, тем ближе к узлу сетки, если 1 - отскок равен параметру 'шаг вставки'. Оптимальное значение - 0.5
- Базовый масштаб - масштаб для вставляемого блока.
- Случайный поворот - поворот вставляемых блоков на случайную величину.

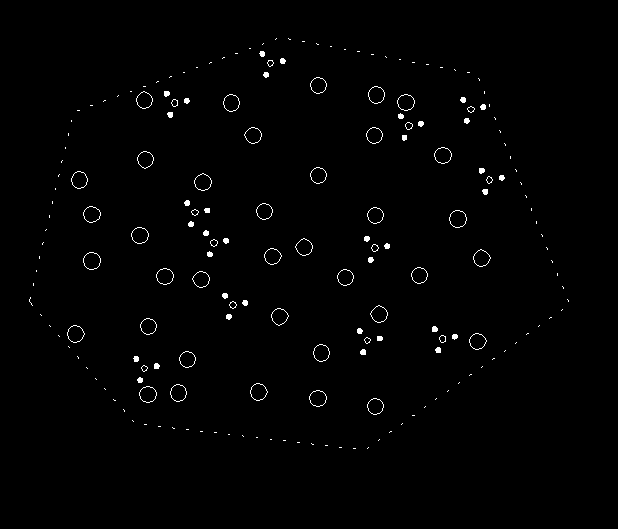

Условные знаки(блоки) прорисовываются внутри указанного контура в том порядке, в котором они были добавлены в список 'Комбинации условных знаков' в левой части окна. Причем, если блок накладывается на ранее отрисованный, то тот стирается.
Этот модуль позволяет настроить и сохранить часто используемые сочетания УЗ в виде шаблонов.
В версии 1.6.0. также произведены исправления известных ошибок.
