Программа CES-Топо для построения топографических условных знаков в среде ZWCAD и AutoCAD обновлена до версии 1.20.3. Программа, изначально созданная на основе настольной "зеленой книги" топографов, в настоящее время включает в себя множество утилит, которые могут оказаться полезными абсолютно разным специалистам.
Новые модули:
CES-Утилиты - Работа с блоками - Подпримитивы блока - Заменить отрезки на полилинии
Заменяет в описании блока отрезки на полилинии. Выбор блоков возможен 3-мя вариантами: из списка имен, все именованные и все, включая безымянные.
CES-Утилиты - Измерения - Площадь полилиний в текст

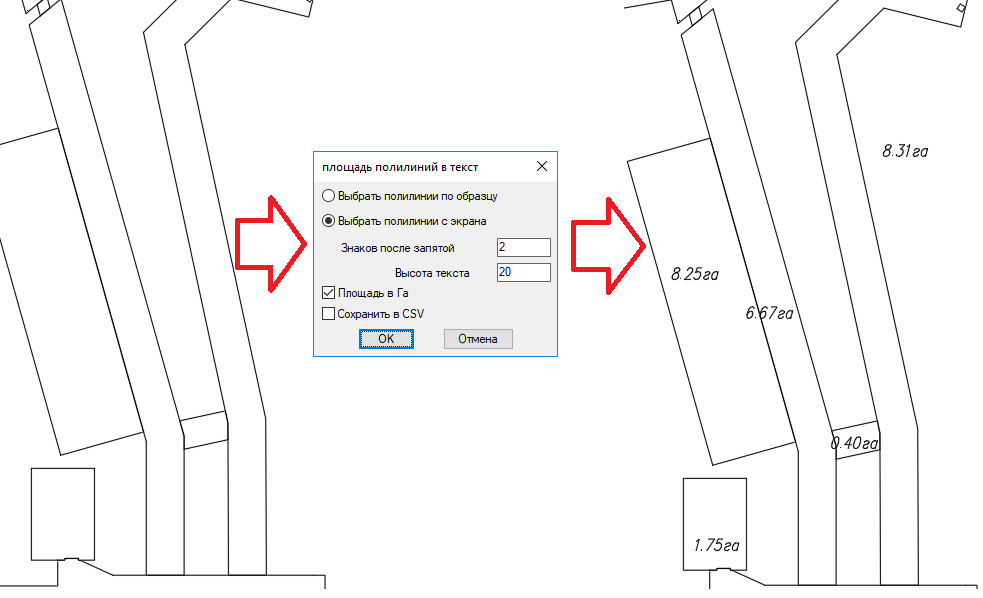

Модуль проставляет площади выбранных полилиний(текстовым объектом на слое полилинии):

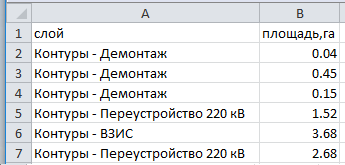

Так же есть опция 'Cохранить в CSV', при выборе которой будет выведена в CSV информация о слоях и площадях:
Примечание. Координаты точки вставки текста рассчитываются как среднеарифметическое значение координат всех вершин полилинии. Если полилиния будет иметь сложную форму, например в виде подковы, то текст может не попасть внутрь контура.

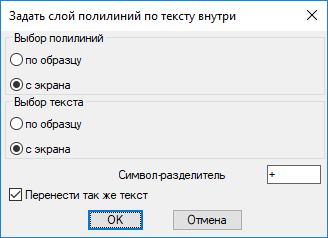

CES-Утилиты - Работа со слоями - Задать слой полилиний по тексту внутри

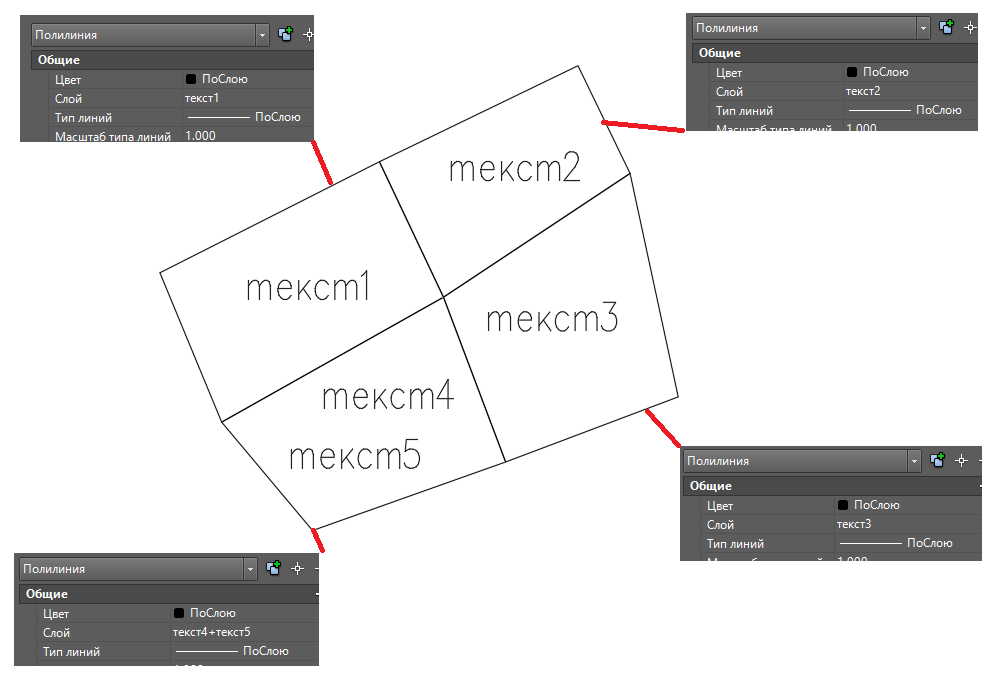

Модуль позволяет задать слой полилиний по тексту внутри них:
Если внутри каких то полилиний не найден текст, такие полилинии переносятся на слой '_без_текста'.
Если внутри каких то полилиний найдено более одного текста, имя слоя формируется как текст1+текст2 и т.п.

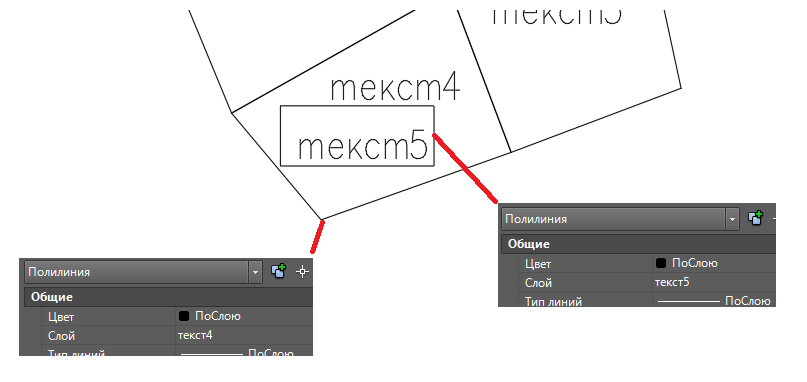

Если содержатся несколько контуров, вложенные один в другой, такие ситуации программа отрабатывает корректно:
Изменения:
CES-Утилиты - Работа с блоками - Импорт блоков из CSV
- добавлен параметр "слой"
Как обновить Ces-Topo: http://cesoft.ru/ces_topo/help/chapter_5.htm
Сообщество ВК: https://vk.com/ces_topo
