Обновление ZWCAD 2020 Service Pack 2

чт, 16/01/2020 - 15:19
Service Pack 2

Компания ЗВСОФТ рада представить вниманию российских пользователей обновленную версию ZWCAD 2020 Service Pack 2.

Как обычно, ZWCAD 2020 Service Pack 2 предлагает ряд нововведений и улучшений для удобства и повышения эффективности работы. Ниже представлены самые интересные и полезные из них.

DGN экспорт

DGN файлы используются, главным образом, при создании масштабных строительных проектов, к примеру, при проектировании дорог, конструировании мостов и судов. DGN экспорт позволяет экспортировать DWG файл в DGN формат, что обеспечивает корректный обмен данными между ZWCAD и другими проектными решениями, поддерживающими специализированный формат ".dgn", такими как MicroStation. Для того, чтобы экспортировать файл в DGN формат (в настоящее время поддерживается формат V8 DGN), можно использовать команды DGNEXPORT, -DGNEXPORT или ЭКСПОРТ (_EXPORT).

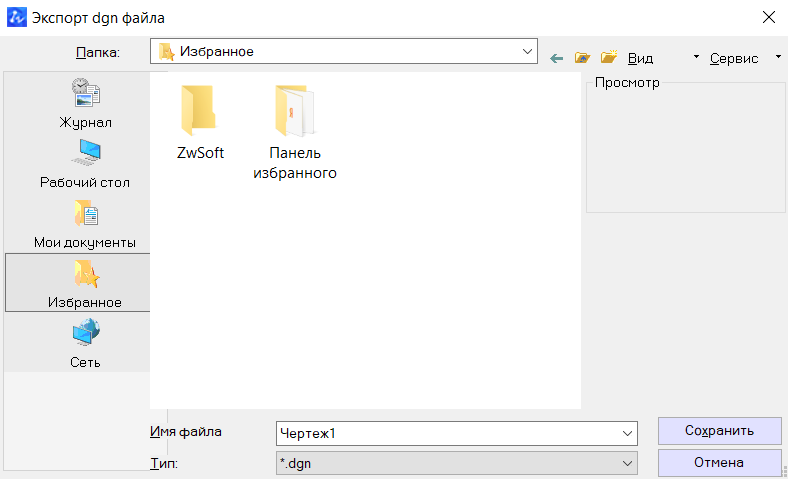

Вызов DGNEXPORT
Вызов DGNEXPORT

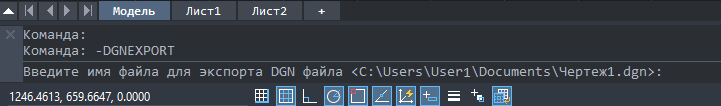

Вызов -DGNEXPORT



Экспорт 3D-тел в файл STL

Теперь ZWCAD поддерживает экспорт 3D тел и водонепроницаемых сеток в STL файлы, бинарные или текстовые. Экспорт в STL формат позволяет создать связь ZWCAD с CAD/CAM решениями (Solidworks, CATIA, Компас, ZW3D и т.д.) и 3D принтерами. Для выполнения экспорта в STL можно использовать команду ЭКСПОРТСТЛ (_STLOUT) или ЭКСПОРТ (_EXPORT).

* Данная функция поддерживается только версией ZWCAD Professional.

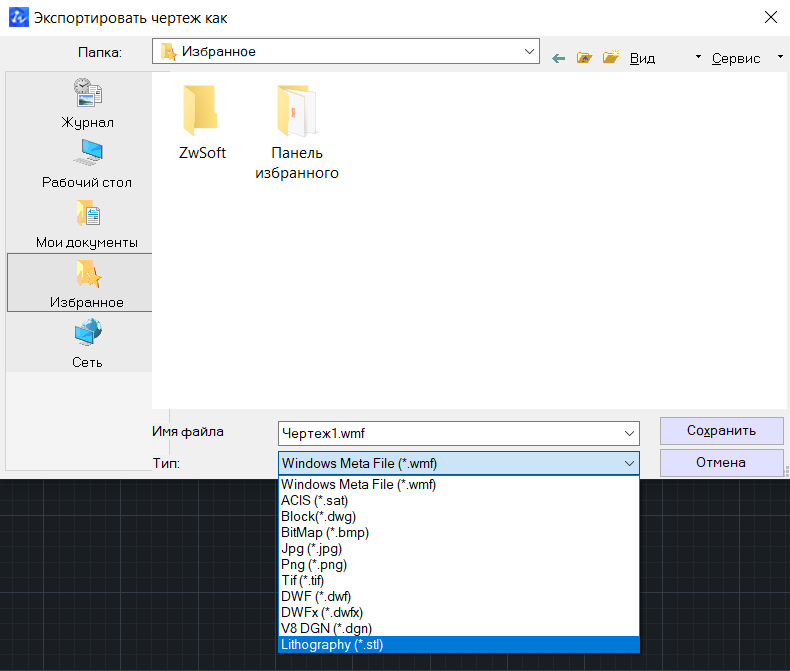

Вызов ЭКСПОРТ (_EXPORT)



Экспорт данных из Листа в Модель

Многие пользователи привыкли переносить все элементы с готовых Листов на Модель отдельного чертежа для дальнейшей работы с ними. Делать это с помощью Экспорта листа очень удобно. Для выполнения экспорта нужно перейти в пространство листа, после этого можно использовать команду EXPORTLAYOUT или выбрать пункт "Экспорт Листа в Модель…" контекстного меню, вызываемого кликом правой кнопки мыши по вкладке с наименованием листа. Для пакетного экспорта нескольких листов нужно выбрать все нужные листы перед тем, как вызвать команду или выбрать пункт меню.

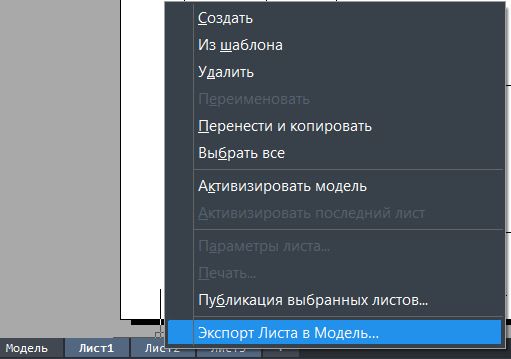

Пакетная выгрузка нескольких листов в пространство модели
Пакетная выгрузка нескольких листов в пространство модели



Выделение области

Раньше область, обрабатываемая командой ПЛОЩАДЬ (_AREA), выделялась только пунктиром по периметру, что могло вызвать сложности даже просто при ее визуальном определении на чертеже, а особенно проблематично было понять, добавляется либо вычитается конкретная область при выполнении расчетов. Теперь рассчитываемая область выделяется цветом: добавляемая область зеленым, а вычитаемая — коричневым.

Кроме того, теперь для определения области, вы можете использовать не только линии и дуги, но и контуры объектов.

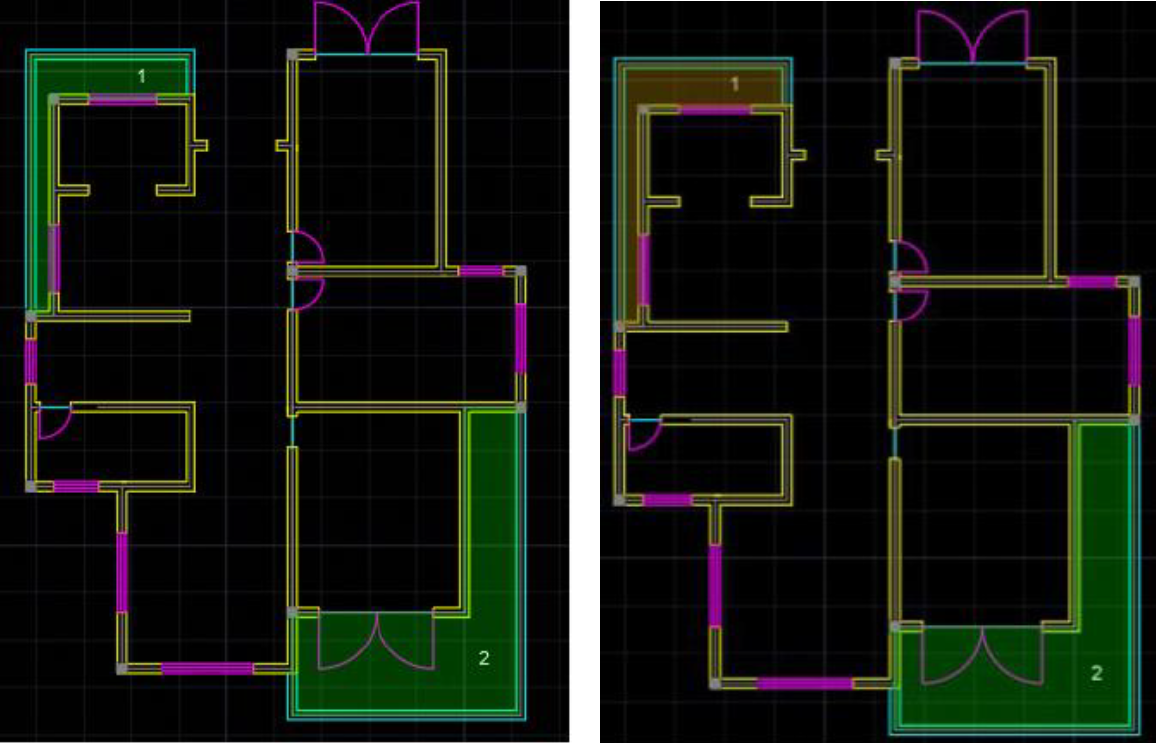

Область1+ Область2 (слева) и Область1- Область2 (справа)
Область1+ Область2 (слева) и Область1- Область2 (справа)



Фильтр для частичного отключения подсветки объектов при наведении курсора

Новый набор параметров под названием "Фильтр просмотра выбранных объектов" появился в диалоговом окне Настройки>Выбор>Параметры визуальных эффектов. Данный фильтр позволяет управлять тем, будут ли объекты данного типа подсвечены при наведении на них курсора.

Использование этого фильтра поможет избавить от лишнего мигания при наведении курсора на объекты, которые часто встречаются и занимают значительную область чертежа, например, штриховки или внешние ссылки.

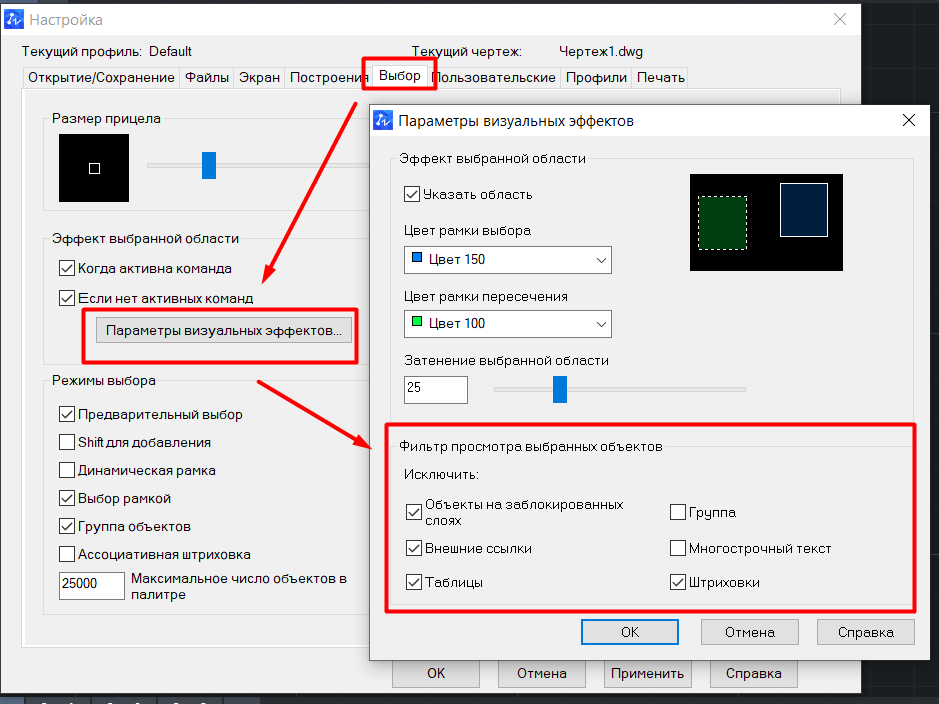

Фильтр просмотра выбранных объектов
Фильтр просмотра выбранных объектов



Новые PDF принтеры в списке принтеров по умолчанию

В список принтеров по умолчанию добавлено 4 новых PDF принтеров с различным разрешением. Это помогает пользователям сохранять чертежи в PDF файлы с различным качеством отображения элементов.

Новые PDF принтеры с различным разрешением
Новые PDF принтеры с различным разрешением



Настройка размера текста OLE объектов

Теперь при создании нового OLE объекта можно задать шрифт, размер точек и высоту текста в окне Размер Текста OLE . Для вызова диалогового окна нужно выделить OLE объект, вызвать контекстное меню и выбрать там пункт "Размер текста…".

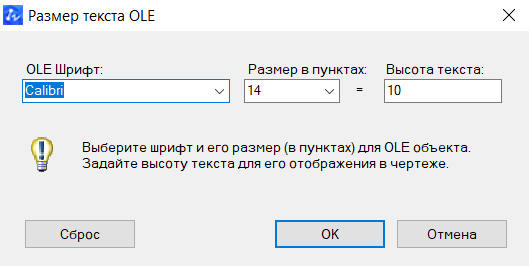

Окно определения размера текста OLE объекта
Окно определения размера текста OLE объекта



OLE таблицы обычно используются для размещения в чертеже пояснений. Теперь можно масштабировать текст в OLE таблице, созданной на основе листа из Microsoft® Excel в соответствии с нужными стандартами, задав значения в окне Размер текста OLE.
