Без лишней помпезности, но неизменно в срок! Компания ZWSOFT представляет очередное обновление ZWCAD 2019, которое содержит несколько новых и полезных функций и множество улучшений этой популярной платформы САПР.
Мы с удовольствием расскажем вам об этих изменениях.

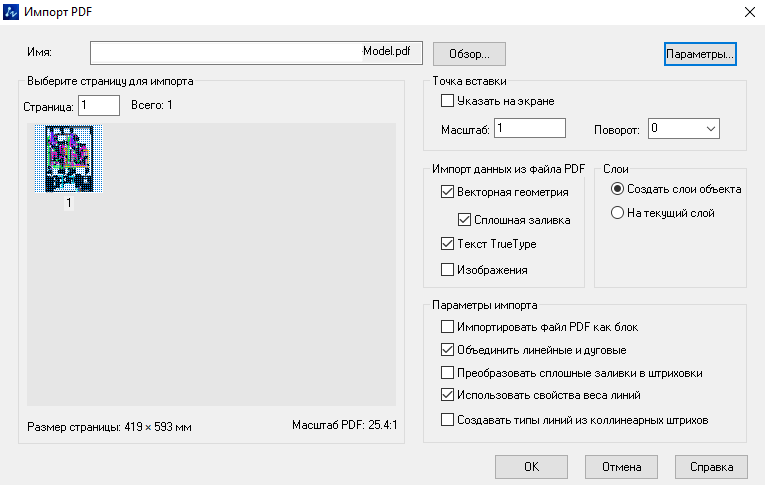

Импорт PDF
Новая функция позволяет вставлять в чертеж объекты из файла PDF в виде примитивов, штриховок, растровых изображений и текста TrueType. Подобным образом можно преобразовывать уже вставленные в чертеж PDF-подложки, а вызывается новая функция командой ПДФИМПОРТ.
Помимо этого, четыре новых системных переменных PDFIMPORTFILTER, PDFIMPORTIMAGEPATH, PDFIMPORTLYAERS и PDFIMPORTMODE задают настройки обработки объектов, типов данных объектов, пути размещения импортированных изображений, управления импортом и размещения на слоях чертежа.
Цифровая подпись файлов DWG
Начиная с этой версии, добавить цифровую подпись можно к чертежам форматов DWG2004, DWG2010, DWG2013 и DWG2018. Подписать чертеж можно в меню Настройка → Открытие\Сохранение → Цифровые подписи, либо в меню Cохранить как → Сервис → Цифровые подписи, либо путем ввода команды ЦИФРПОДПИСЬ. Также, можно подписать сразу группу чертежей из отдельного Windows-приложения, устанавливаемого вместе с ZWCAD и вызываемого из меню Пуск.
Посмотреть информацию о наличии присоединенной цифровой подписи и ее содержимом можно командой ПДПРОВЕРИТЬ. А переменной SIGWARN можно управлять появлением диалогового окна предупреждения о наличии цифровой подписи в открываемом чертеже.

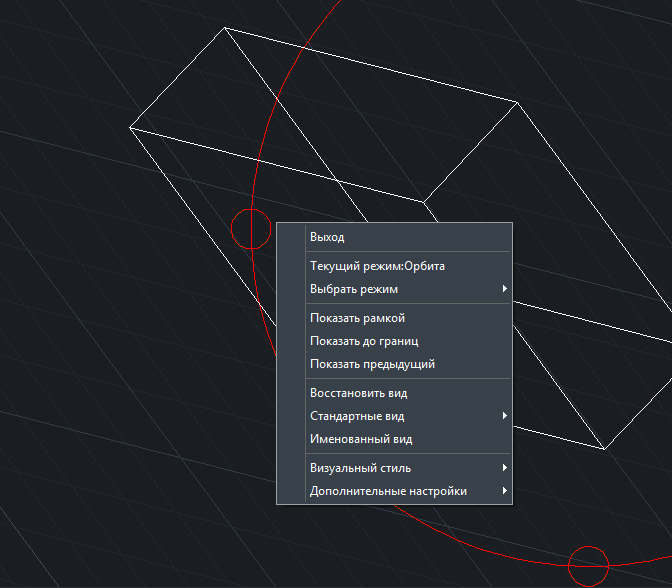

Дополнительные возможности команды 3DОРБИТА
К трем пунктам контекстного меню, вызываемого командой 3DОРБИТА, предыдущей версии ZWCAD 2019, в этой версии добавлен ряд полезных команд, таких как Панорамирование, Зуммирование, Выход. Также добавлены возможности управления видами, режимами орбиты и визуальными стилями.
Новые возможности палитры свойств
Благодаря обновлению программного кода пользователю стали доступны следующие новые возможности в палитре свойств:
(1) Использование клавиатуры:
- перемещение стрелками по элементам выпадающего списка;
- перемещение клавишами TAB и Shift+TAB по свойствам объекта;
- перемещение стрелками по редактируемым значениям.
(2) Настройка пользователем ширины столбцов.

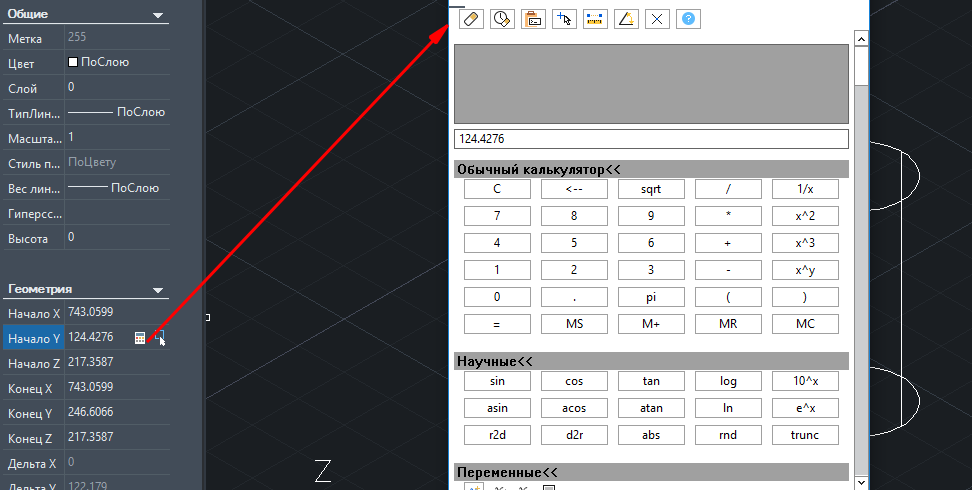

(3) Вызов быстрого калькулятора и передача значения.
(4) Всплывающие подсказки на русском языке.
(5) Запоминание состояния свернутых\развернутых групп свойств.
(6) Обновленные библиотеки API OPM для разработчиков приложений.

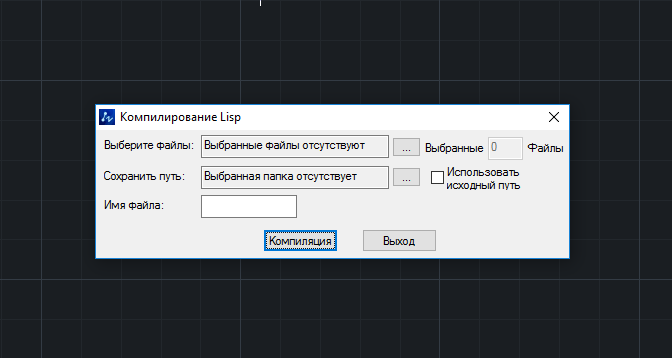

Компилирование lisp-приложений
Для защиты исходного кода lisp-приложений, а также для ускорения их выполнения, в ZWCAD 2019 появилась возможность компиляции исходного кода. Разработчики могут настроить параметры через диалоговое окно, появляющееся после ввода команды КОМПИЛ, и, в итоге, получить защищенный файл.
Другие улучшения
В ZWCAD 2019 добавлено много других улучшений, в том числе:
- копирование объектов с расположением в виде линейного массива,
- построение пометочного облака и маскировки различных форм,
- показ полного имени вида при наведении курсора на элемент списка,
- показ специального значка в районе курсора при наведении на объект с гиперссылкой,
- изменение типа и образца штриховки через палитру свойств объекта,
- новые элементы контекстного меню в командах ПАН и ПОКАЗАТЬ,
- добавление файла настроек печати *.pc5 в пакет формирования комплекта передачи файлов пользователю через сеть Интернет,
- запуск ZWCAD сразу после активации лицензии,
- перетаскивание слоев в групповые фильтры в палитре свойств слоев,
- привязка к вставленным командой МВСТАВИТЬ блокам,
- поддержка сочетаний клавиш Ctrl+I и Ctrl+B в редакторе многострочного текста,
- ассоциация файлов DXF с ZWCAD.
