Представляем новую версию 2.0.0 программы CES-Профиль, использующей в качестве основы популярные CAD приложения и предназначенной для построения продольных профилей.
Новый функционал:
Обработка пересечений трассы с коммуникациями, дорогами, границами угодий

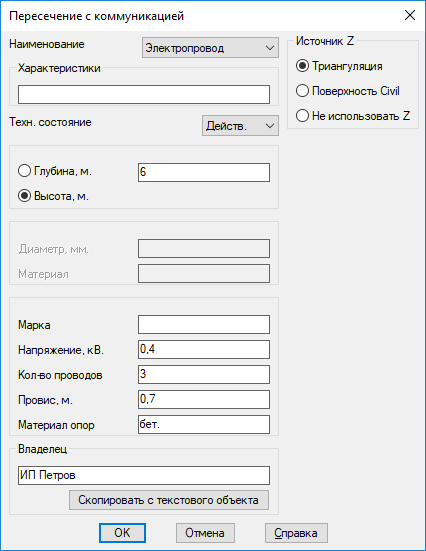

Позволяет нанести на трассу метку пересечения с коммуникацией и внести необходимую информацию. В зависимости от типа коммуникации (провод, труба или провод) и ее заложения (воздушное или подземное, переключатель глубина/высота) активны те или иные поля для ввода характеристик.

Кнопка “Скопировать с текстового объекта” будет полезна в тех случаях, когда наименование владельца коммуникации нанесено на план текстовым объектом и включает в себя не только наименование, но и прочую информацию, которую необходимо внести в ведомость пересечений (например, юридический адрес, фактический адрес, телефоны контактного лица).

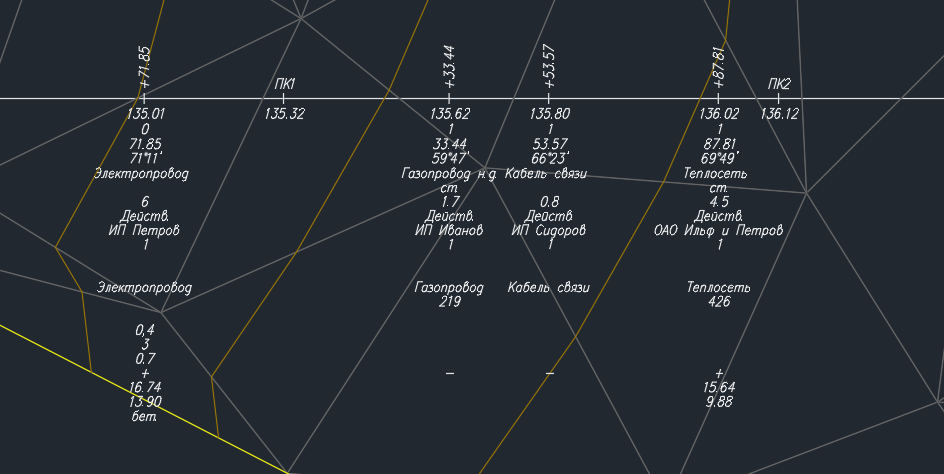

Результатом работы модуля является метка(специальный блок) на трассе с информацией которую указал пользователь, так же там содержится некоторая расчетная информация - пикетаж, плюсовка, отметка высоты, угол пересечения и пр.:

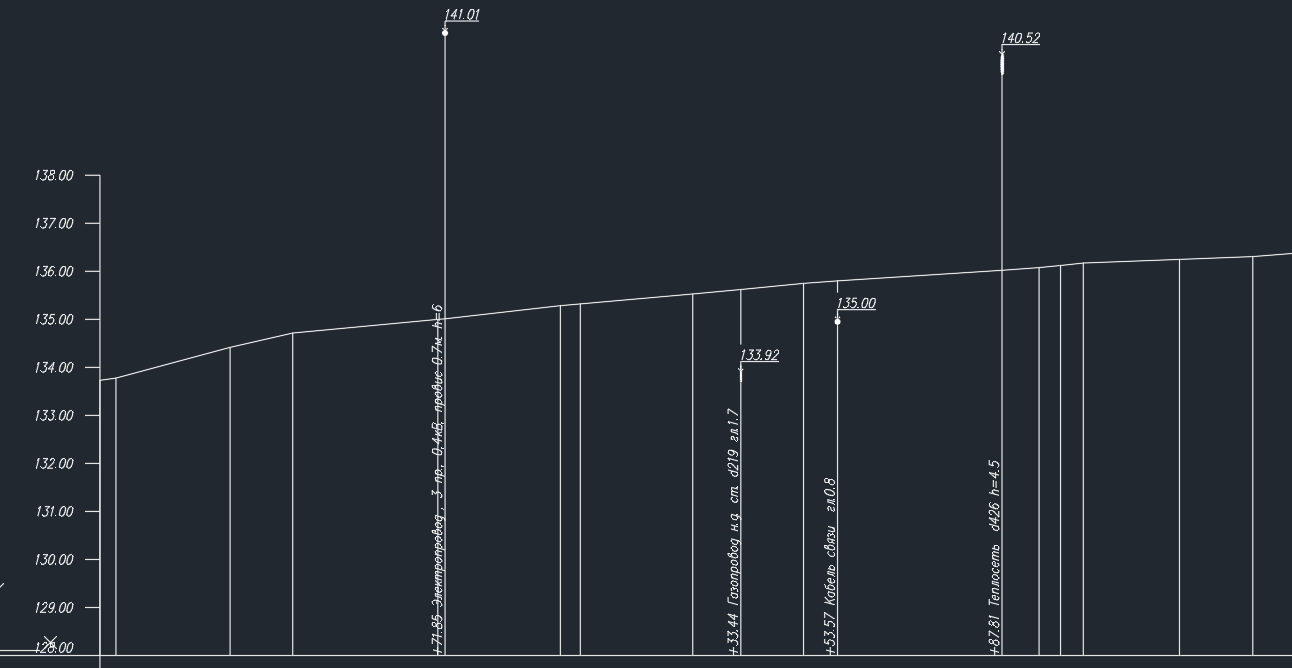

В дальнейшем при построении профиля пересечения с коммуникациями будут отражены на профиле.

Построение поперечных профилей

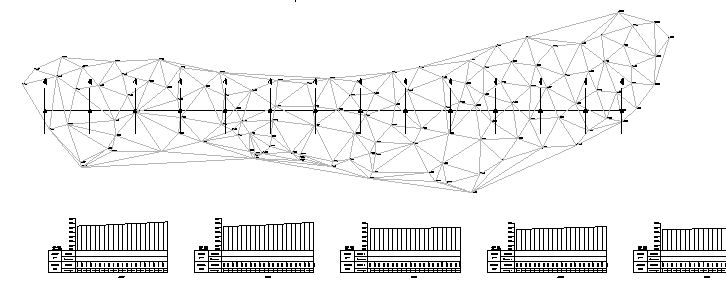

Модуль строит поперечные профили из группы поперечников. Группа поперечников строится модулем CES-Профиль - Поперечники - Создать группу поперечников по трассе с заданным шагом. Также для построения необходима триангуляция или поверхность Civil.

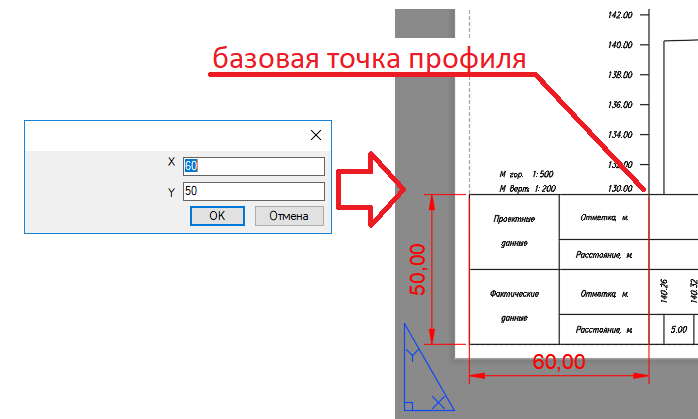

Модуль позволяет строить поперечные профили как в пространстве Модель, так и в пространстве Лист. В первом случае профили строятся вдоль горизонтальной оси, во втором случае, при построении профилей в пространстве Лист, каждый поперечный профиль строится на отдельном Листе. Для этого же режима предусмотрен ряд дополнительных опций - модуль запрашивает смещение базовой точки профиля от начала координат листа, а так же есть возможность указать существующий Лист в качестве шаблона. Т. е. можно вручную оформить один Лист - задать параметры печати, формат листа, разместить и оформить угловой штамп. Таким образом подготовленный Лист будет использоваться как шаблон при формировании остальных листов, что позволит сэкономить время при финальном оформлении чертежей и подготовки их к печати.

Новые модули
- CES-Профиль>Трасса>Проставить промежуточные пикеты с шагом
- CES-Профиль>Трасса>Проставить промежуточные пикеты вручную
- CES-Профиль>Трасса>Переплюсовать трассу
- CES-Профиль>Поперечники>Создать группу поперечников по трассе с заданным шагом
- CES-Профиль>Поперечники>Добавить вручную по точке на трассе
- CES-Профиль>Поперечники>Добавить поперечники из полилиний
- CES-Профиль>Поперечники>Поменять направление поперечников
- CES-Профиль>Поперечники>Редактировать геометрию поперечника
- CES-Профиль>Пересечения с трассой>Проставить на трассе пересечения с коммуникациями
- CES-Профиль>Пересечения с трассой>Пометить полилинии как коммуникации
Добавлена поддержка поверхности Civil (только для AutoCAD Civil 3D).
Справка Программы дополнена примерами
