GEONIUM для ZWCAD+ 2015 ВСЕ МОДУЛИ

Компания ООО "ЗВСОФТ" сообщает о выходе новой версии програмного комплекса Geonium 2015 для ZWCAD+!

Новая версия Geonium не только позволяет использовать в качестве базового приложения актуальную сборку ZWCAD+ 2015 , но и включает в себя новые модули Трассы, Сечения и Геомодель в дополнение к уже существующим модулям Топоплан, Генплан, Сети. Теперь пользователь может сам определить, какие из модулей будут для него полезны и сформировать наиболее эффективный для него комплект.

Кроме того, компания ООО "ЗВСОФТ" предлагает версии Geonium для AutoCAD x32 и Geonium для AutoCAD x64.

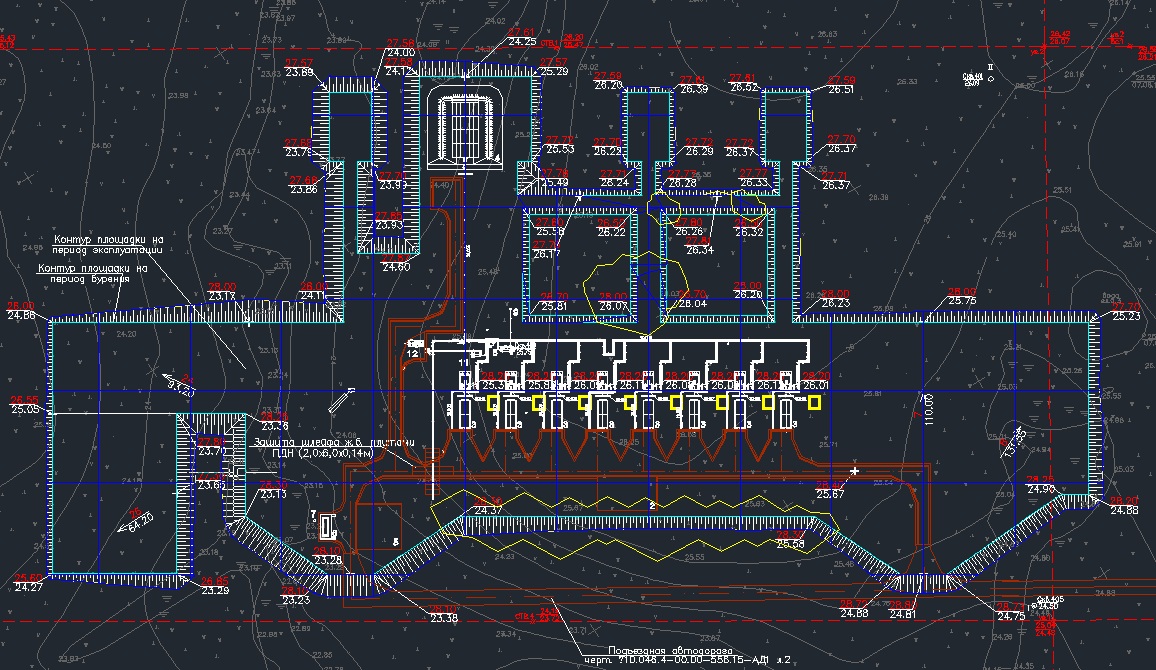

Модуль «Топоплан» – это ядро программы, позволяющее создавать топографические планы, вести базу точек съемки проекта, строить трехмерную модель рельефа и проводить анализ полученной поверхности. На основе построенной модели рельефа программа позволяет решать целый ряд прикладных задач. Так, например, в модуле создаются топографические планы, карты и планшеты,  модуль включает полную библиотеку топографических условных знаков (точечные, линейные, полосные, площадные), а также средства их отрисовки, редактирования и замены.

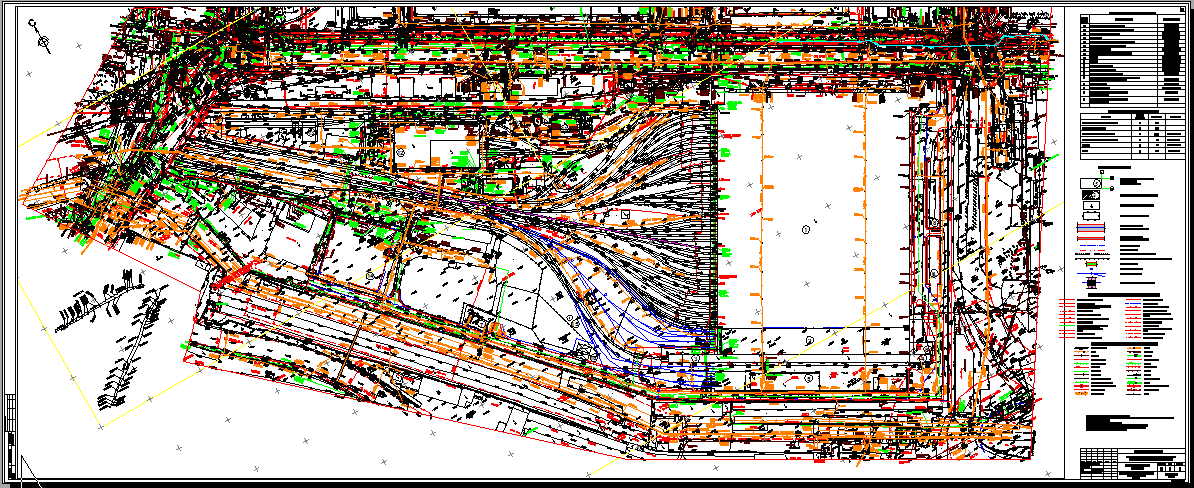

Модуль «Генплан» используется при проектировании промышленных объектов различного назначения, а также объектов гражданского строительства. Модуль обеспечивает полное соответствие требованиям ГОСТ 21.508-93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов». Модуль состоит из нескольких функциональных разделов, каждый из которых соответствует строго определенным задачам проектирования генеральных планов (горизонтальная планировка, вертикальная планировка и благоустройство).

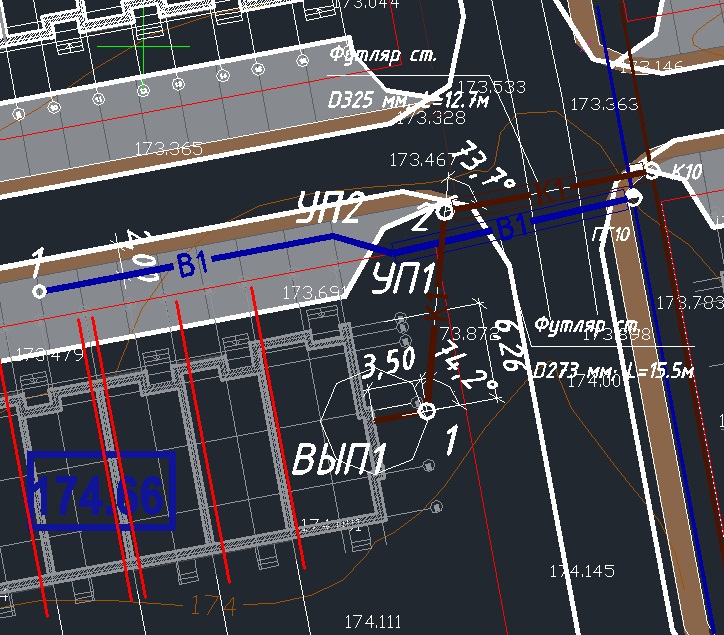

Модуль «Сети» позволяет проектировать внешние инженерные коммуникации, в автоматическом режиме получать продольный профиль сети и оформлять необходимые выходные документы. Функции этого модуля позволяют автоматизировать работы по выполнению трассировки в плане инженерных коммуникаций. Средства создания сводного плана инженерных сетей обеспечивают возможность с минимальными затратами времени и ресурсов выполнить разводку и совмещение инженерных сетей на проектируемой площадке, надписать их, быстро проставить все необходимые координаты и размеры.

Новые модули Трассы - Сечения - Геомодель:

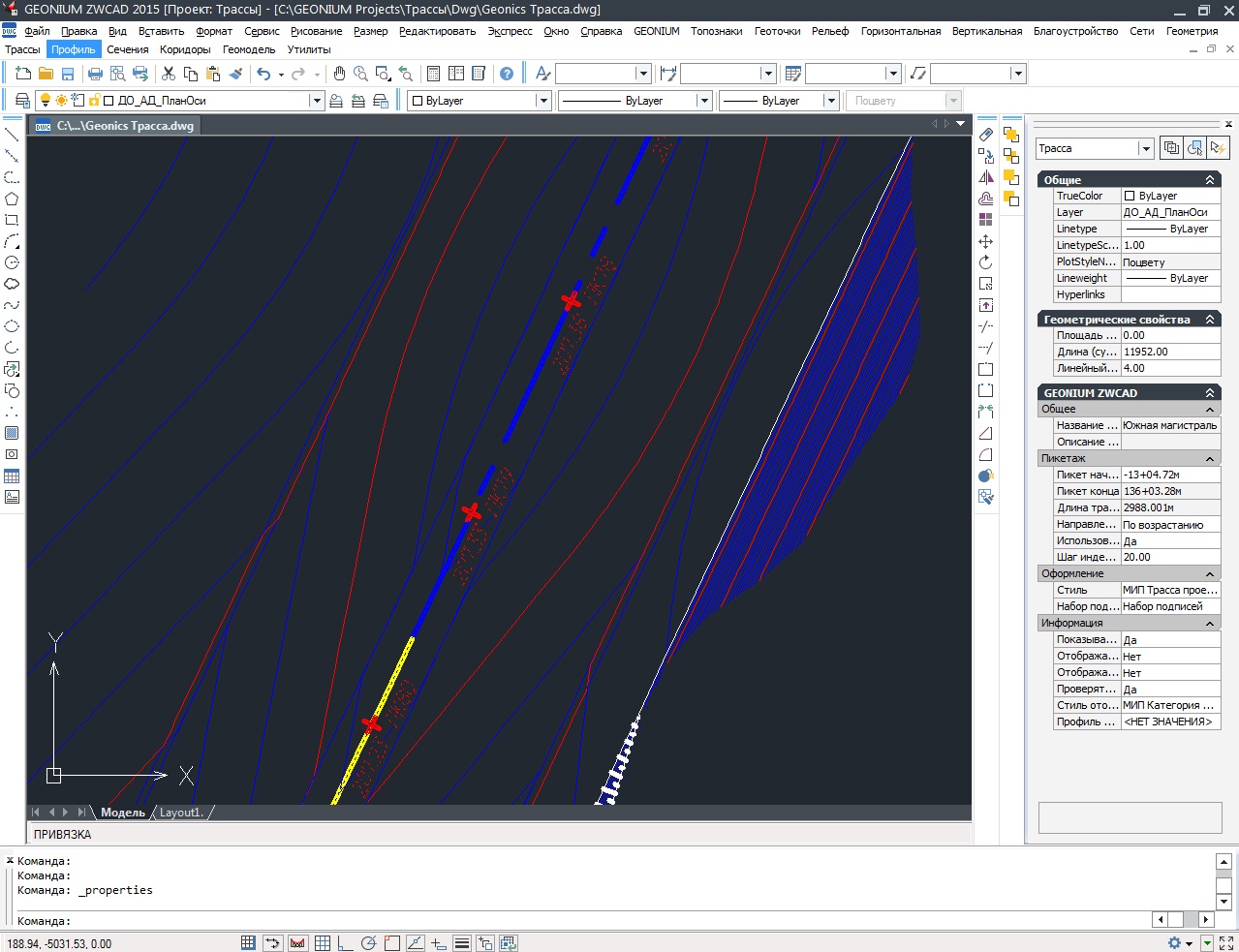

Модуль «Трассы» обеспечивает проектирование линейно-протяженных объектов и оформление необходимых выходных документов. Модуль состоит из трех разделов: создание геометрических элементов, работа с планом (трассами, горизонтальными осями), продольный профиль.

Раздел «Геометрические элементы» позволяет создавать специальные геометрические объекты: тангенсы, дуги, клотоиды (спирали), а также некоторые специальные объекты (например, для трасс железных дорог — излом, стрелка). Возможно редактировать элементы, восстанавливать тангенсы и т.д.

В разделе «План» предусмотрены функции отрисовки оси трассы в плане.

В разделе «Профиль» собраны базовые операции проектирования и редактирования профиля. Средствами этого раздела выполняются ввод и мониторинг ограничений, оформление профиля. Программа основана на реализации собственных объектов: профиль и окно профиля. Возможны различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных отрезков или полилинии, создание по поверхности, по трассе.

Модуль «Сечения» является расширением модуля «Трассы», он позволяет получить поперечные профили по цифровой модели рельефа и осевой линии трассы, созданных в модулях «Топоплан» и «Трассы», а также запроектировать очертания дорог и водоотводных устройств с расчетом объемов земляных работ и материалов. На выходе модуль «Сечения» позволяет оформить не только плоские чертежи для печати, но и цифровую модель проектной поверхности. Эту поверхность можно использовать для других задач в смежных отделах или передать в специальные программы для визуализации.

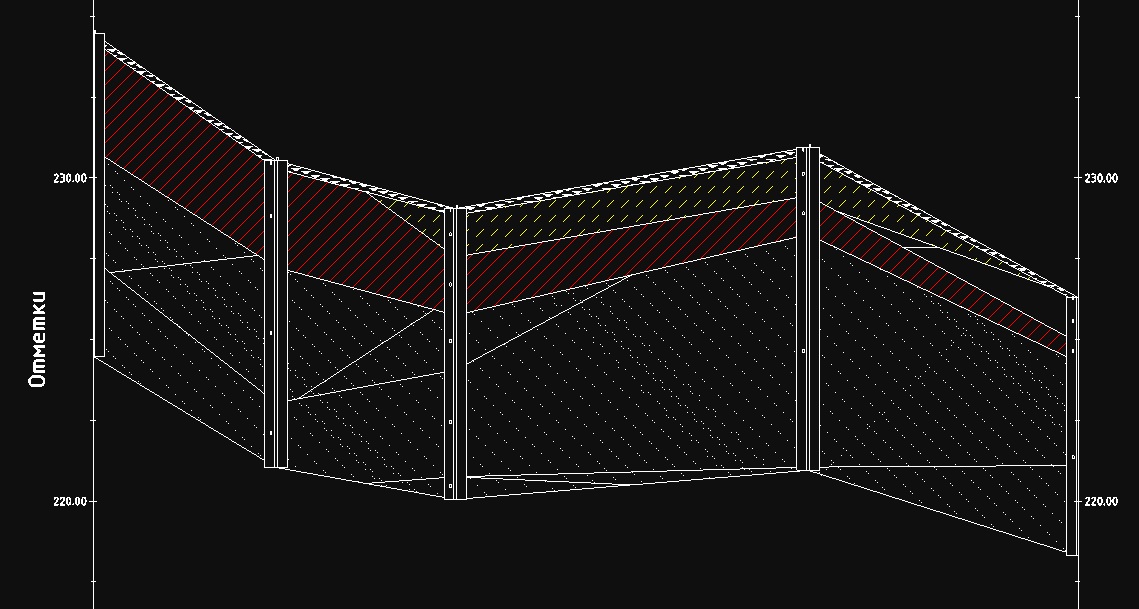

Модуль «Геомодель» предназначен для автоматизации процесса подготовки графических отчетных документов инженерно-геологических изысканий (инженерно-геологические разрезы и колонки).  Интеграция с Excel позволяет быстро и удобно вводить исходные данные, а также формировать отчетные документы в формате XLS.  Инженерно-геологические колонки строятся автоматически, предусмотрена возможность настройки различных шаблонов оформления. Наличие классификаторов грунтов и классификатора геоиндексов позволяет задавать любое количество разновидностей грунтов и геоиндексов.
