Компания «ЗВСОФТ» сообщает о начале продаж приложения GEODirect - Инженерная геология, прошедшего адаптацию для ZWCAD+ 2015 SP 2.1.
Основные возможности GEODirect - Инженерная геология:
- Обработка и интерпретация данных лабораторных исследований, а также статического зондирования грунтов.
- Статистическая обработка данных по установленным ИГЭ (инженерно-геологическим элементам), определение расчетных и нормативных характеристик физико-механических качеств грунтов.
- Построение графических зависимостей.
- Создание инженерно-геологических разрезов и колонок.
- Расчет максимальных сопротивлений, а также несущих способностей свай. Подготовка отчетной документации, удовлетворяющей государственным регламентам и стандартам стран СНГ.
- Нанесение геологических данных на изыскательские продольные профили, а также на поперечные сечения, сформированные в программе Geonium (GeoniCS) Трассы.
Детальное описание функционала программы
Комплексная точка (выработка)
Исходные сведения о выработке содержат данные о высотном и плановом положении, литологическом разрезе (информация о границах ИГЭ), консистенции грунтов и степени их водонасыщения, глубинах отбора грунтовых проб, уровне подземных вод.
Лабораторные исследования
После заполнения сведений о выработках обрабатывается комплекс лабораторных определений по отдельным пробам грунтов. Осуществляется формирование соответствующих графиков, расчет деформационных, физико-механических и прочностных характеристик грунтов. В ходе лабораторных исследований производится обработка данных гранулометрического состава, итогов компрессионных тестов, сопротивления грунтовых масс сдвигам, данных по усадке и набуханию образцов грунта в соответствии с ГОСТ 24143-80.

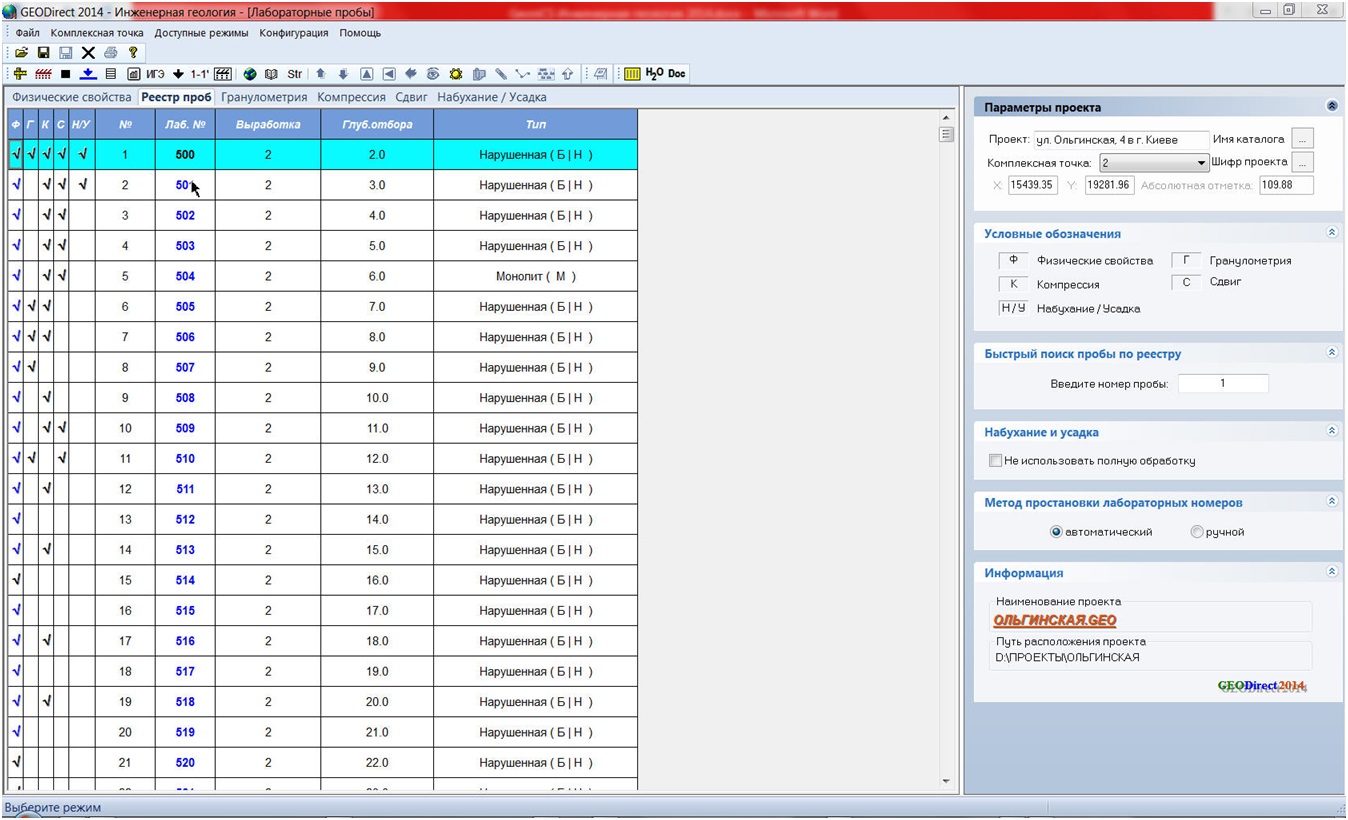

Сведения о выполненных испытаниях фиксируются в реестре проб, с помощью которого можно быстро переходить к интересующей пробе. Предусмотрена возможность выгрузки итогов обработки лабораторных данных в формате Word в виде отчетных бланков для каждого образца. При этом форму документа можно корректировать в соответствии с требованиями и регламентами конкретной организации.

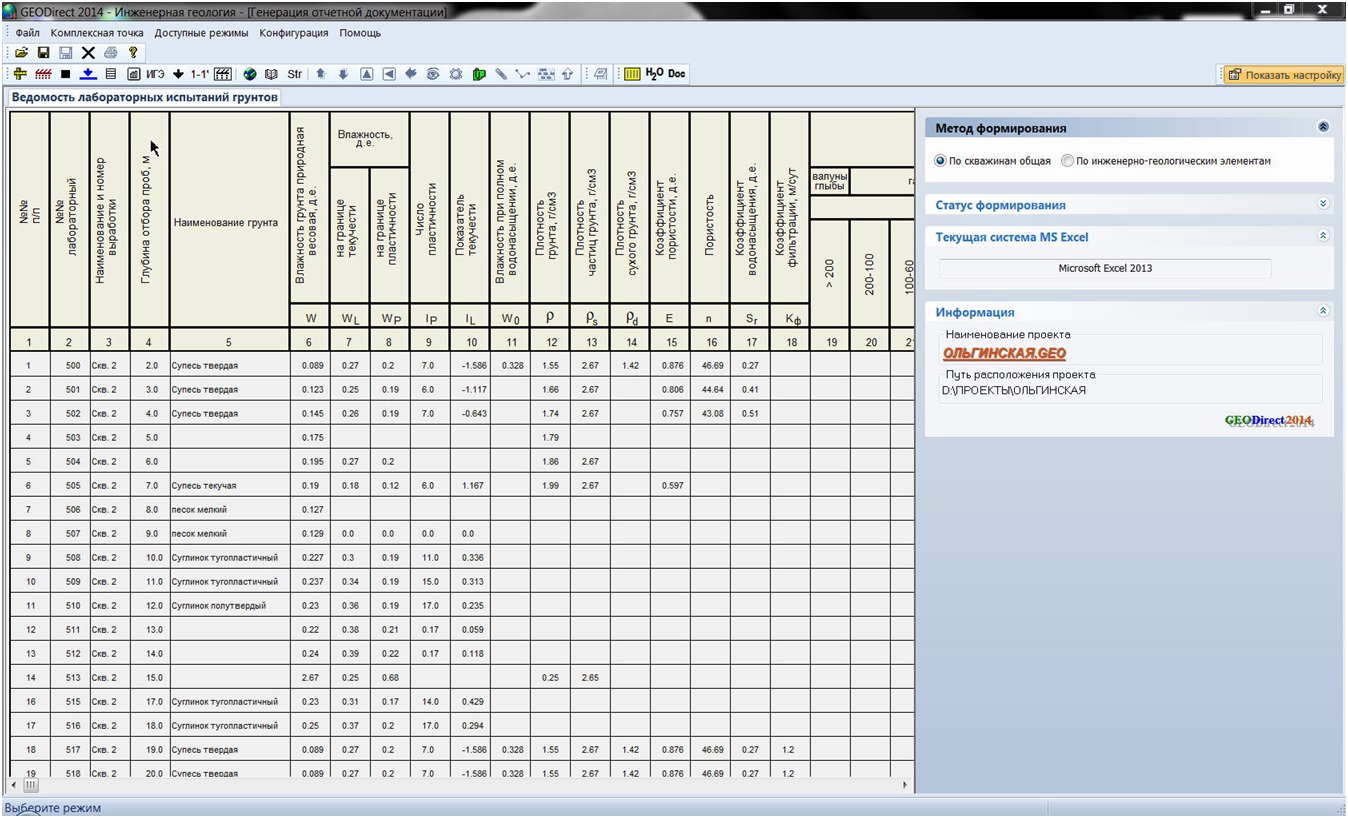

Сводная таблица
Формирование сводной таблицы с информацией о физико-механических параметрах грунтов осуществляется в Microsoft Excel в разрезе скважин или инженерно-геологических элементов.
Статическое зондирование
Вводятся сведения о сопротивлениях грунтов под наконечником зонда и на участке боковой поверхности. В случае надобности осуществляется пересчет значений — это зависит от типа установки, а также генерации графиков статического зондирования. Рассчитывается несущая способность сваи, отдельно проводятся вычисления по боковой и лобовой составляющей с получением отчетной документации. Реализована возможность специфического пересчета данных о статическом зондировании для установки УралТИСИЗа.

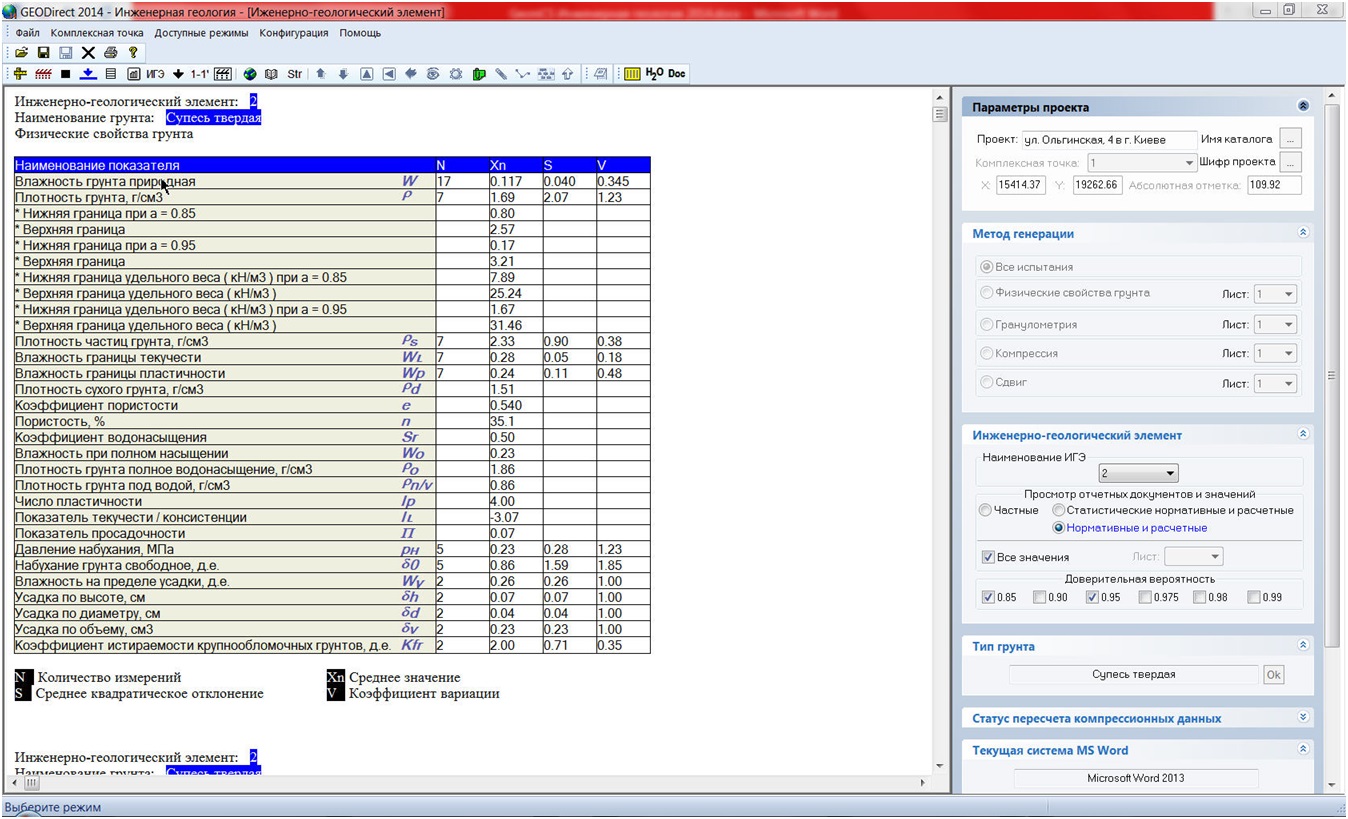

Инженерно-геологический элемент
Итоги лабораторных исследований, выполненных по определенным инженерно-геологическим элементам, подвергаются статистической обработке. При этом расчетные и нормативные показатели характеристик устанавливаются с требуемой доверительной вероятностью. По каждому ИГЭ составляется отчетная документация.
Общая просадочность грунтов
Предусмотрено вычисление данного показателя с формированием графических зависимостей, получением выводов о типе просадочности, а также необходимой отчетной документации.

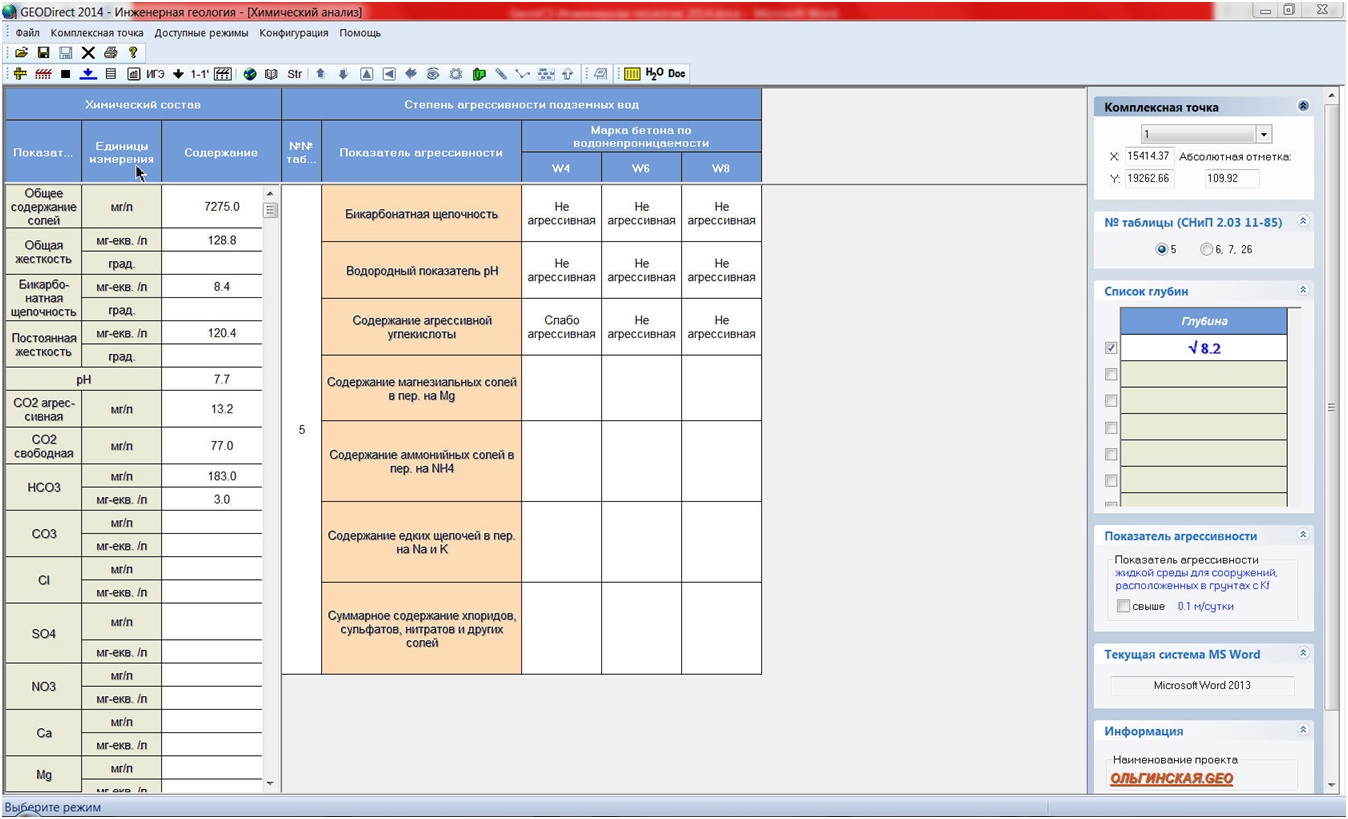

Химический анализ воды
Осуществляется анализ химического состава воды, степень ее агрессивности устанавливается на основе нормативной документации, формируются необходимые отчеты.

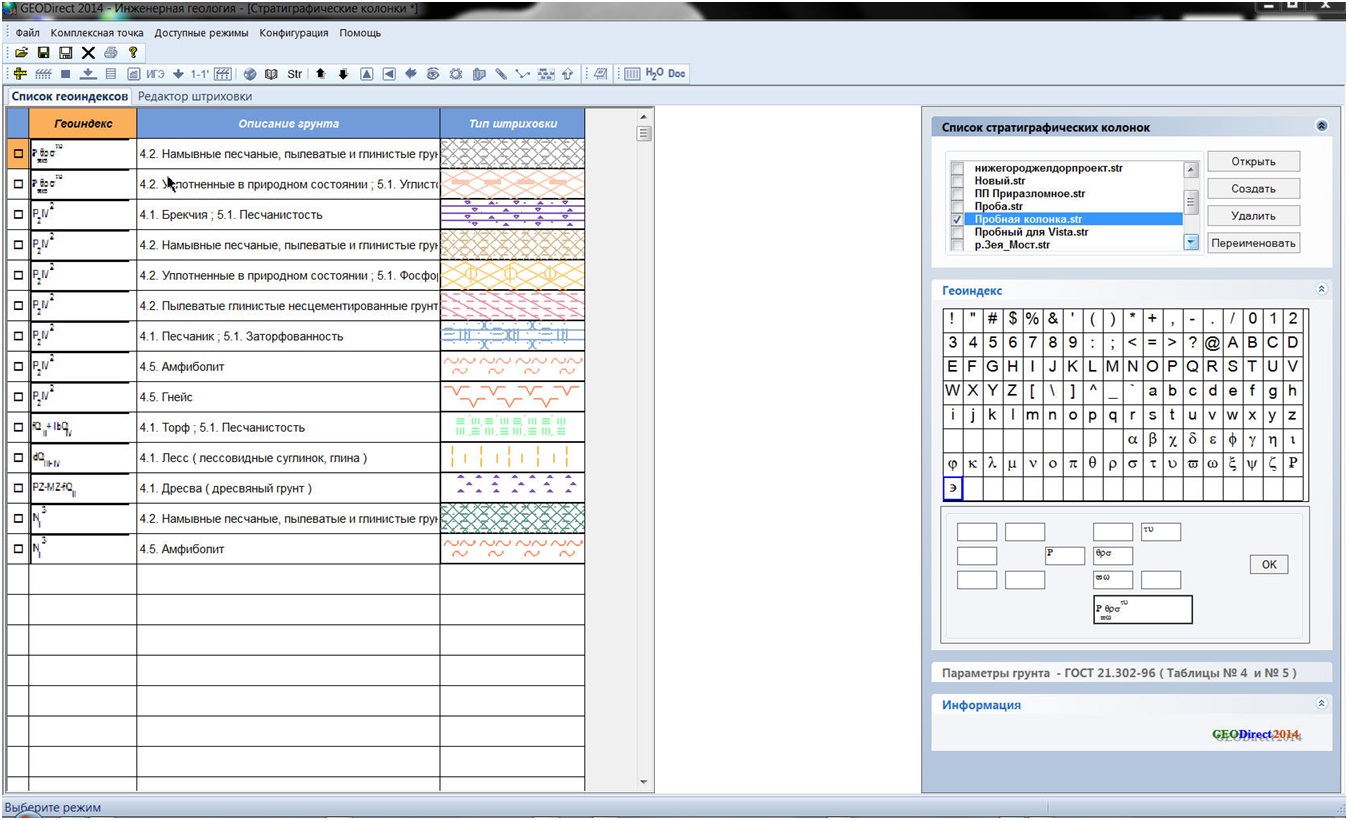

Стратиграфические колонки
В программе GEODirect - Инженерная геология можно создавать стратиграфические колонки, при этом инженер-геолог имеет возможность определить новый геоиндекс, составить в соответствии с ним описание грунта, установить связь между стратиграфией и ИГЭ.

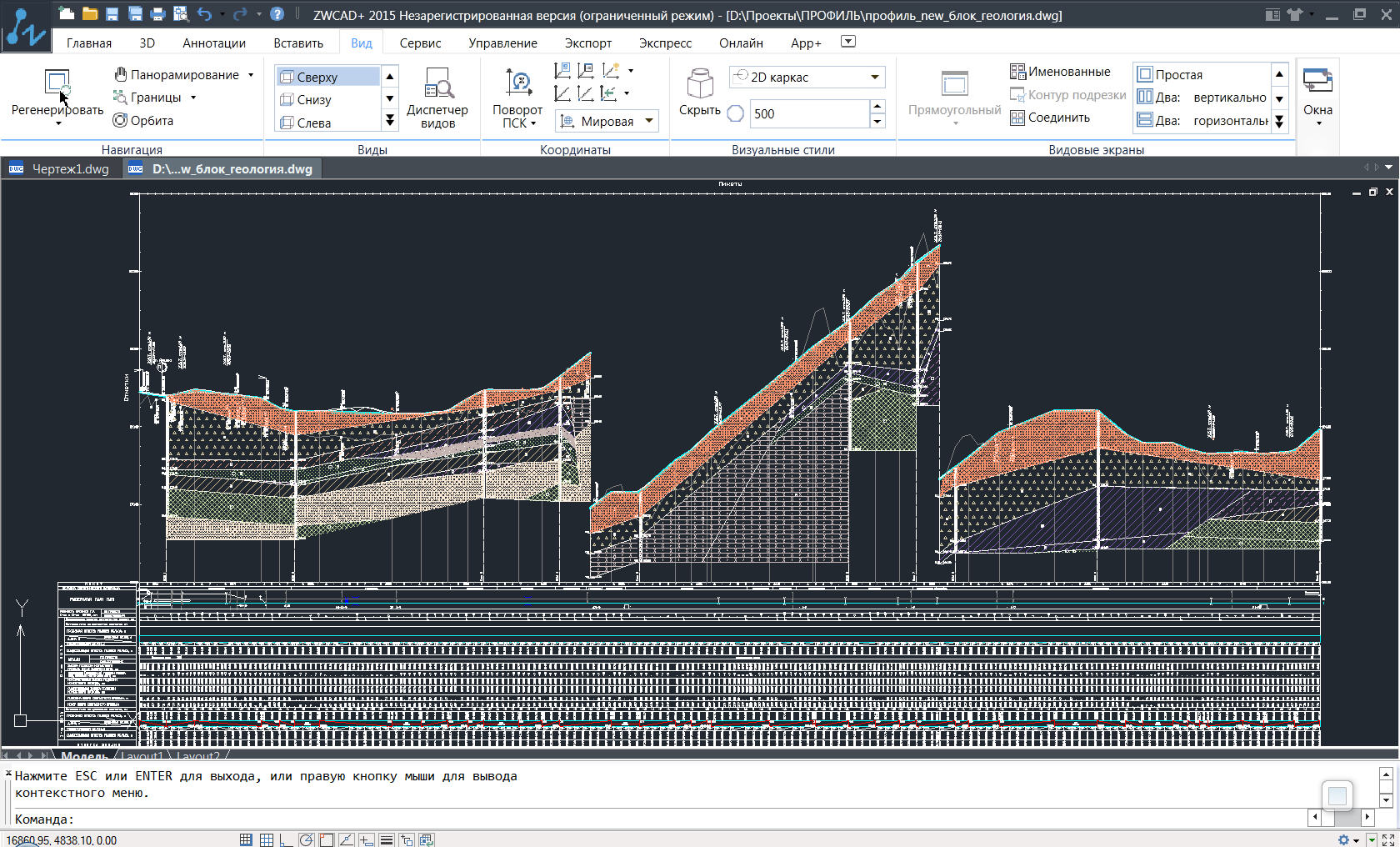

Инженерно-геологический разрез
Создание инженерно-геологических разрезов по определенным выработкам осуществляется с применением выбранных штриховок и цветов. Данный процесс реализуется с использованием системы ZWCAD+. При создании разрезов можно загрузить и применить профиль, полученный в Geonium (GeoniCS) Трассы, для добавления в него геологических данных. Кроме этого, предусмотрен механизм нанесения геологической информации на поперечный профиль, полученный с помощью AutoCAD Civil 3D. В программе GEODirect - Инженерная геология реализована возможность загрузки ЦММ, полученной в ПК Geonium (GeoniCS), благодаря чему можно считывать сведения о положении скважины и рельефе с загруженной модели.

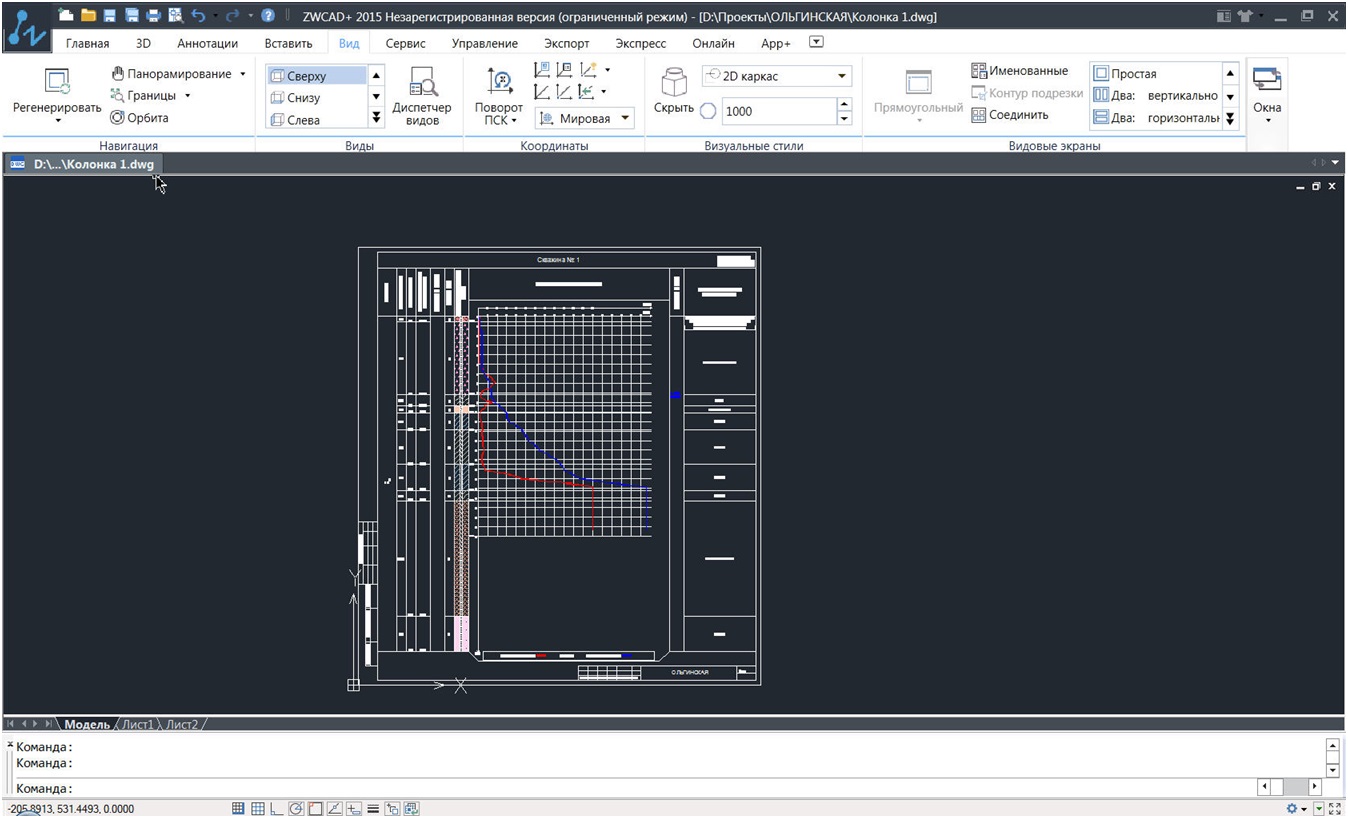

Инженерно-геологические колонки
Возможности программы предусматривают формирование инженерно-геологических колонок, при этом автоматически осуществляется штриховка грунта по ИГЭ. Есть функция задания пользовательских параметров штриховки и цветового оформления.
Формирование отчетной документации
Формирование документов осуществляется на основе официально действующих бланков и прочих требований законодательства. Вместо стандартных шаблонов можно подключать и использовать собственные бланки.
На программу GEODirect - Инженерная геология предоставляется однопользовательская бессрочная лицензия, графической платформой является ZWCAD+ 2015 Professional SP2.1 (и более поздних версий). В комплекте поставки — русскоязычная пользовательская документация, учебные материалы.
